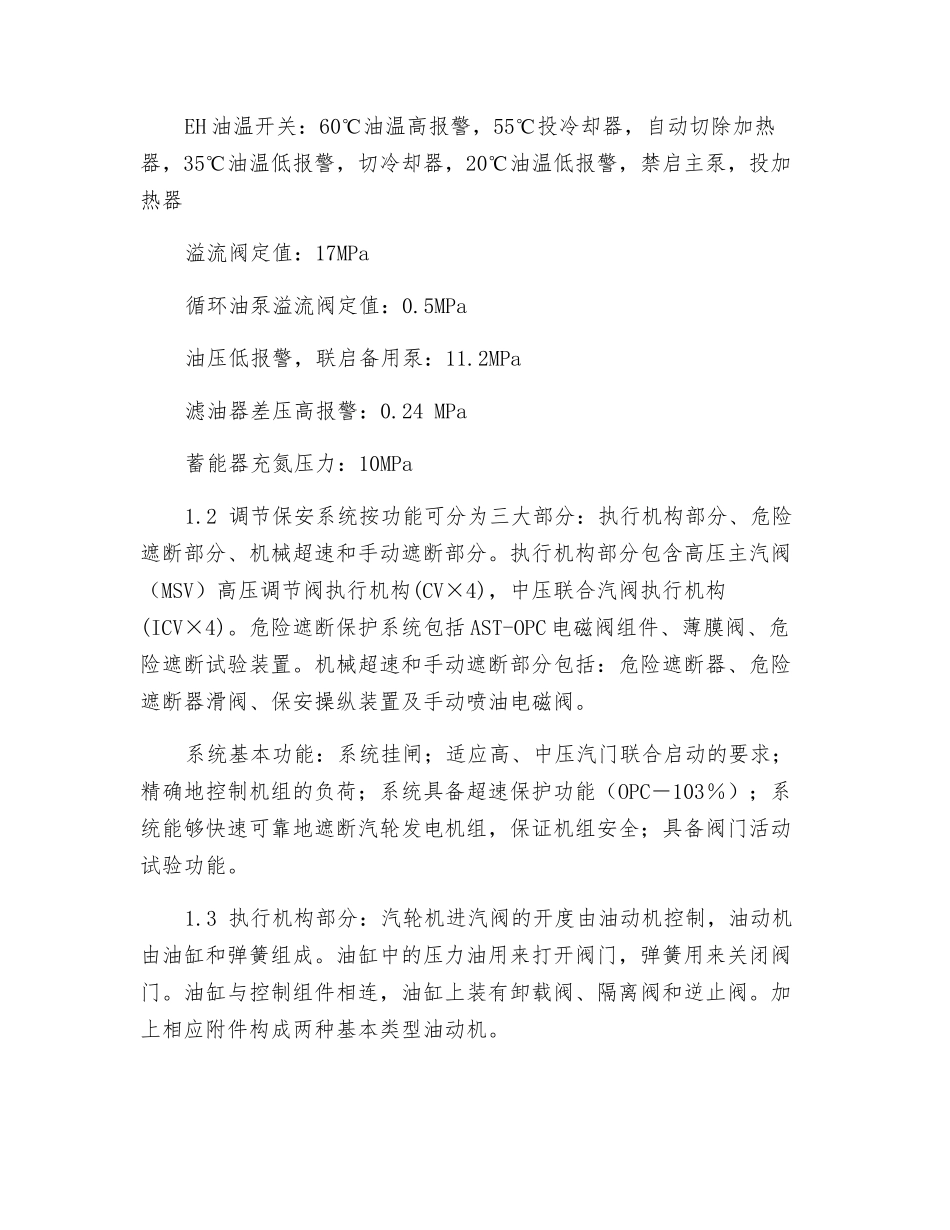

某厂 EH 油及调节保安系统调试措施1.1 秦皇岛安丰钢铁新建 2×100MW 机组发电工程，机组控制油（EH 油）系统主要由油箱、两台压力补偿式变量柱塞 EH 油泵，蓄能器组件、油加热器、一台循环油泵组、冷油器、过滤器组件、回油过滤器、油加热器、溢流阀等组成。系统工作压力 14MPa，工作温度 40－50℃。由沟通电机驱动的高压柱塞泵输出压力可在 0～14MPa 之间随意设置。本系统允许工作压力设置在 10.0～14.0MPa，额定工作压力为14.0 ±0.2MPa。油泵启动后输出的压力油经过 EH 供油控制组件、滤油器、逆止阀及溢流阀进入供油母管和高压蓄能器。供油母管和蓄能器形成 14.0 MPa 压力时，高压油推动衡压泵上的控制阀，控制阀操作泵上的变量机构，使泵的输出流量减少，当泵的输出流量和系统用油流量相等时，泵的变量机构维持在某一位置，当系统需要增加或减少用油量时，泵会自动改变输出流量，维持系统油压在 14.0 MPa。当系统瞬间用油量特别大时，蓄能器将参加供油。油路中逆止阀防止油泵卸载时系统中的油回流。溢流阀作为卸载的后备，一旦高压油母管压力升高大于 17MPa 时，溢流阀将高压油排回油箱，以防止系统超压。执行机构的回油经无压回油管路和压力回油管路返回油箱。高压油母管上压力开关能为自动启动备用油泵提供信号，并在油压偏离正常值时发出报警。运转参数如下：EH 油压：13.5～14.5 MPaEH 油油温： 正常运转维持在 35～54 ℃，额定值为 45 ℃EH 油温开关：60℃油温高报警，55℃投冷却器，自动切除加热器，35℃油温低报警，切冷却器，20℃油温低报警，禁启主泵，投加热器溢流阀定值：17MPa循环油泵溢流阀定值：0.5MPa油压低报警，联启备用泵：11.2MPa滤油器差压高报警：0.24 MPa蓄能器充氮压力：10MPa1.2 调节保安系统按功能可分为三大部分：执行机构部分、危险遮断部分、机械超速和手动遮断部分。执行机构部分包含高压主汽阀（MSV）高压调节阀执行机构(CV×4)，中压联合汽阀执行机构(ICV×4)。危险遮断保护系统包括 AST-OPC 电磁阀组件、薄膜阀、危险遮断试验装置。机械超速和手动遮断部分包括：危险遮断器、危险遮断器滑阀、保安操纵装置及手动喷油电磁阀。系统基本功能：系统挂闸；适应高、中压汽门联合启动的要求；精确地控制机组的负荷；系统具备超速保护功能（OPC－103％）；系统能够快速可靠地遮断汽轮发电机组，保证机组安全；具备阀门活动试验功能。1.3 执行机构部分：汽轮机进汽阀的开度由油...
