某广播电台大楼脚手架工程施工方案

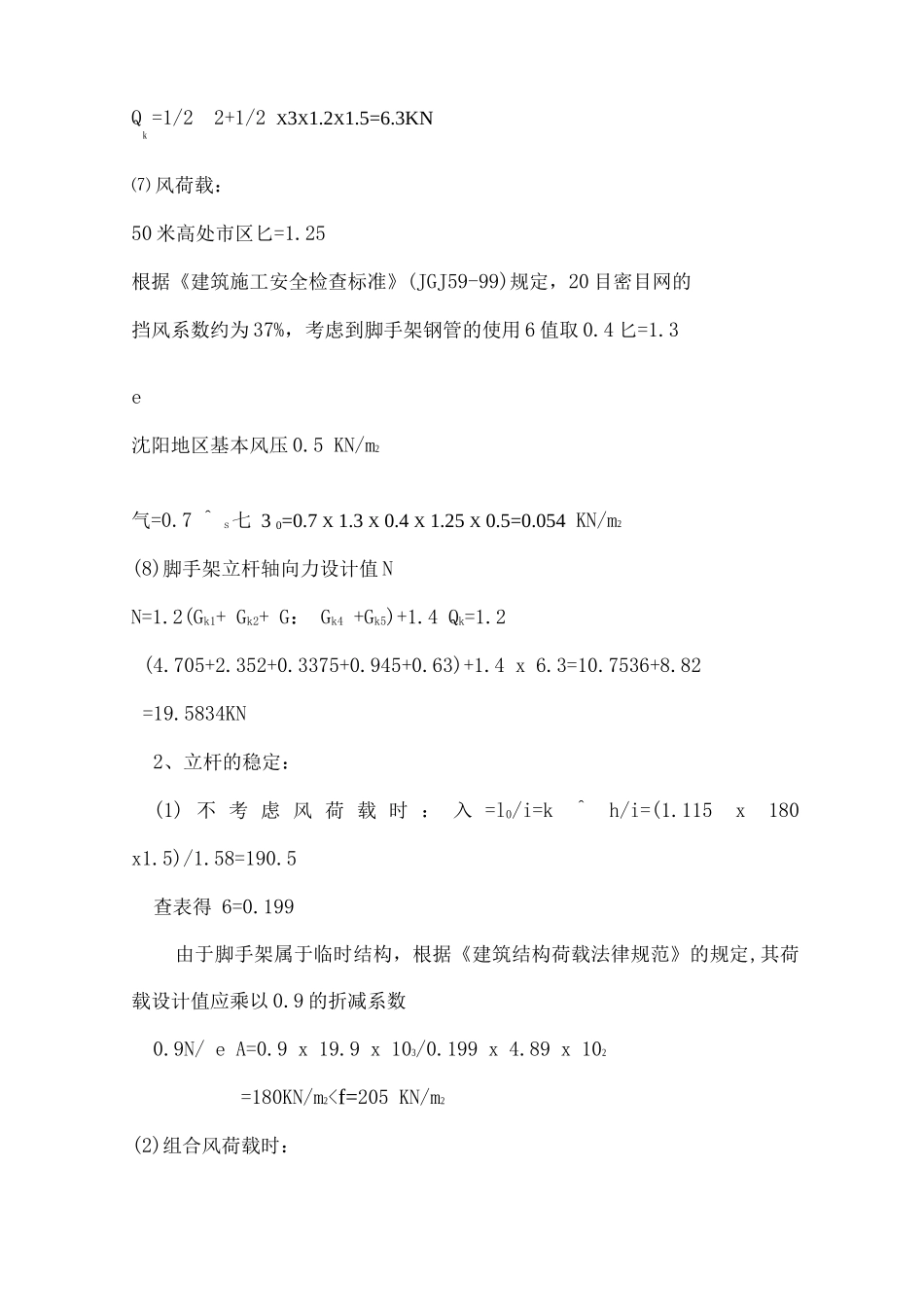

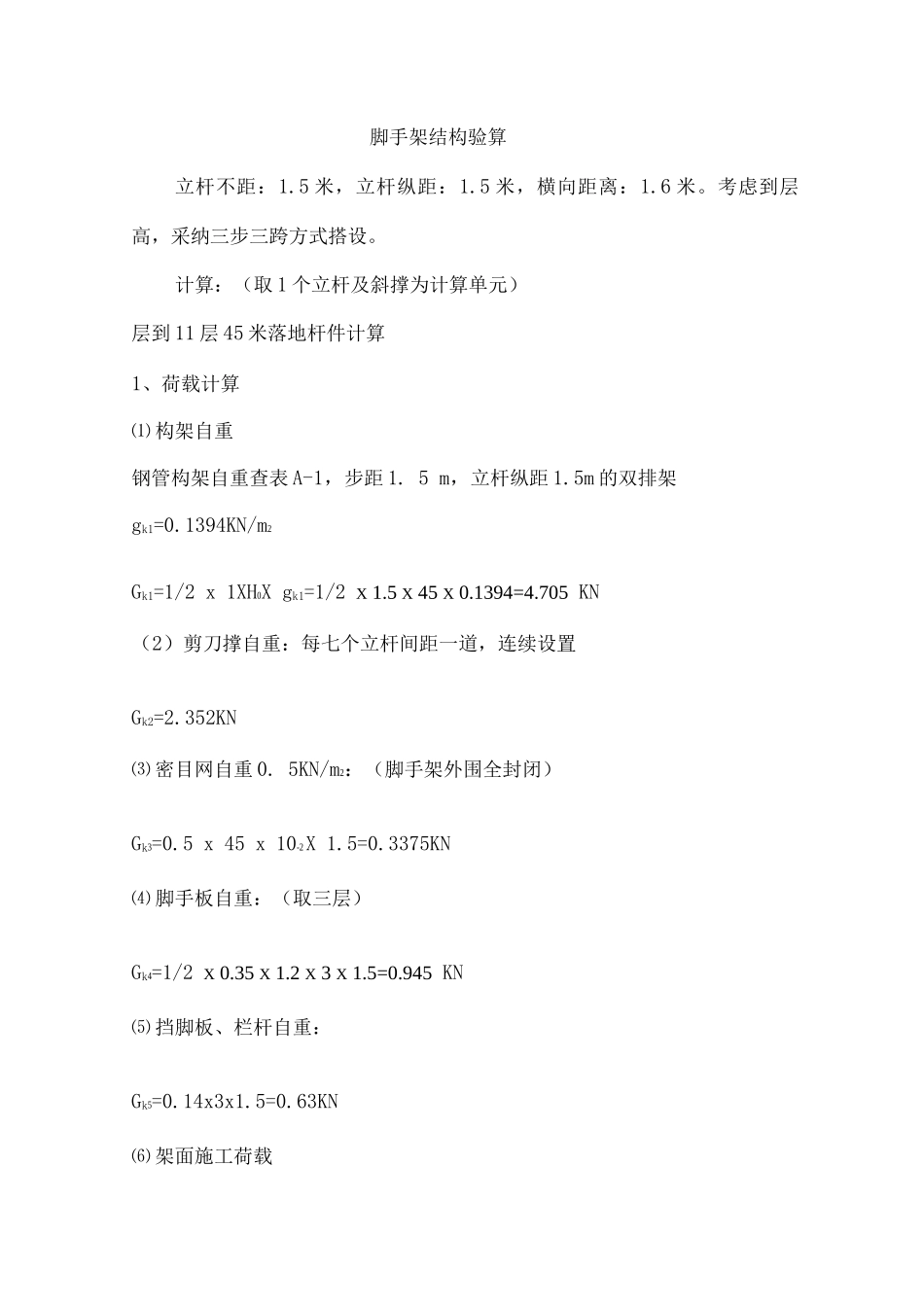

某广播电台大楼脚手架工程施工方案搭设种类本工程建筑物高度为 93 米，整个脚手架需要搭设 94.5 米高才能满足施工要求，假如采纳传统脚手架则需要大量的周转材料；此外由于本工程工期较紧，装饰工程也得随主体工程一起穿插进行施工。一层到 11 层采纳落地双排脚手架，11 层顶板(45 米)以上，采纳工字钢悬挑分段搭设的方法。砌筑及装修阶段：脚手架搭设另见建筑装饰专项施工方案。脚手架材质要求(1)钢管采纳外径为由 48mm，壁厚 3.5rnm，的焊接钢管。材质符合，《普通碳素结构钢技术条件》(GB7-88)中的 A3 钢的技术条件，管材符合《直径 5-152mm电 焊 钢 管 》 (YB242-63) 中 的 甲 类 软 钢 管 。 《 低 压 流 体 输 送 用 焊 接 钢管》GB3092-82 中普通钢管的规定。对购进的钢管先除锈，内壁擦涂丽道防锈漆，外壁涂桔黄色防锈漆。有严重锈蚀、弯曲、压偏损伤、及裂纹者挑出。(2)扣件要符合设计法律规范规定(3)脚手板采纳宽厚 3mm x 50mm 厚木板，材质不低于国家的 II 等杉木和松木板，两端使用 10〜14 号镀锌钢丝捆紧。(4)安全网采纳蓝色 20 目（1mmxlmm）密目安全网，其性能要符合国家规定和冲韧试验规定，并应取得地方安全部门的许可。脚手架结构验算立杆不距：1.5 米，立杆纵距：1.5 米，横向距离：1.6 米。考虑到层高，采纳三步三跨方式搭设。计算：（取 1 个立杆及斜撑为计算单元）层到 11 层 45 米落地杆件计算1、荷载计算⑴ 构架自重钢管构架自重查表 A-1，步距 1. 5 m，立杆纵距 1.5m 的双排架gk1=0.1394KN/m2Gk1=1/2 x 1XH0X gk1=1/2 X 1.5 X 45 X 0.1394=4.705 KN（2）剪刀撑自重：每七个立杆间距一道，连续设置Gk2=2.352KN⑶ 密目网自重 0. 5KN/m2：（脚手架外围全封闭）Gk3=0.5 x 45 x 10-2 X 1.5=0.3375KN⑷ 脚手板自重：（取三层）Gk4=1/2 X 0.35 X 1.2 X 3 X 1.5=0.945 KN⑸ 挡脚板、栏杆自重：Gk5=0.14x3x1.5=0.63KN⑹ 架面施工荷载Q =1/2 2+1/2 X3X1.2X1.5=6.3KNk⑺ 风荷载：50 米高处市区匕=1.25根据《建筑施工安全检查标准》(JGJ59-99)规定，20 目密目网的挡风系数约为 37%，考虑到脚手架钢管的使用 6 值取 0.4 匕=1.3e沈阳地区基本风压 0.5 KN/m2气=0.7 ^ s七 3 0=0.7 X 1.3 X 0.4 X 1.25 X 0.5=0.054 KN/m2(8)脚手架立杆轴向力设计值 NN=1.2(Gk1+ Gk2+ G： Gk4 +Gk5)+1.4 Qk=1.2 (4.705+...
