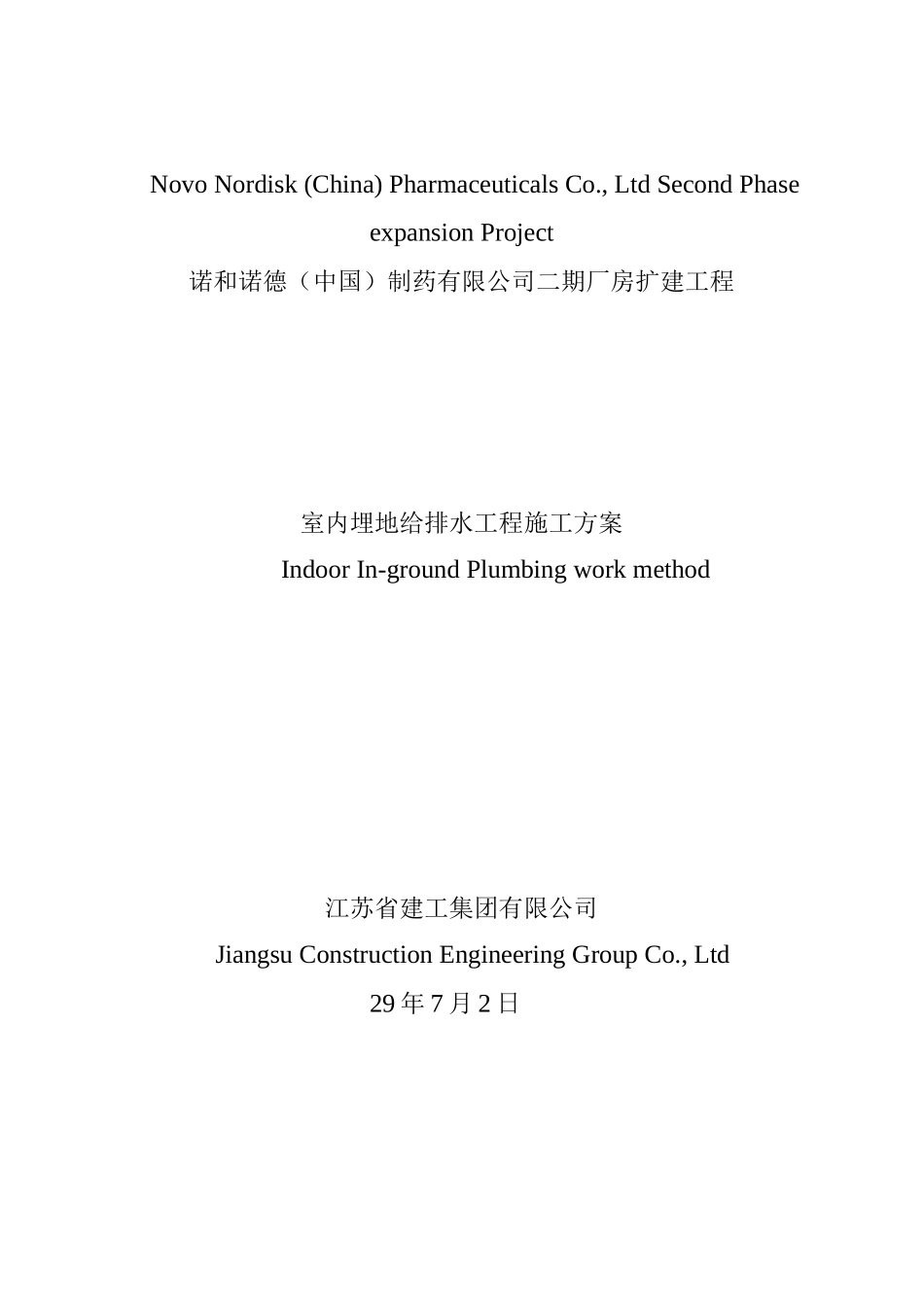

Novo Nordisk (China) Pharmaceuticals Co., Ltd Second Phaseexpansion Project诺和诺德(中国)制药有限公司二期厂房扩建工程室内埋地给排水工程施工方案Indoor In-ground Plumbing work method江苏省建工集团有限公司Jiangsu Construction Engineering Group Co., Ltd29 年 7 月 2 日1、工程概况2、编制依据3、施工工艺程序4、施工方法、技术措施5、质量保证措施、质量通病及治理6、主要施工机具一览表7、劳动力计划8、管道质量共检点表9、安全技术措施及 HSE 管理1、工程概况 Overview1.1 工程简述:本工程主要由工业污水管、雨水管、生活污水管、生活生产给水管道、消防给水管道组成,全线总长约 14 多 MThis projectmainly consistsof sewage pipe, rainwatewr pipe, firewater supply pipe, the total length is about 14m.1. 2 主要工程实物量一览表名称规格 spe材质数量 quantity柔性机制排水铸 铁管 flexible drainage cast iron pipeDN50~DN2铸铁管约 21 m钢丝网骨架HDPE 塑料复合 管 HDPE plastic compound pipeDN150~DN250HDPE 管约 1 m2 编制依据 compose basis2. 1 施工图 HG49Z-1-42022. 2《金属管道工程施工验收及硬聚氯乙烯管道施工及验收法律规范施工 外》还应遵照图纸设计和现场实际要求。Drawing HG49Z-1-4202, national code and site situation3 施工工艺程序 procedure3. 1 室内给排水管施工 interior plumbing pipes work3. 2 根据现场实际情况,安时完成给排水施工进度计划,在土建没有 完成回填土的情况下,室内地埋排水管道,材质机制柔性铸铁管先行 安装地埋管线。3. 3 安装施工方法,根据现场实际情况,确保管线在先行安装施工完 以后,土建回填土的时候是管线完好无损,建议在安设计要求安装完 管线以后增设固定支架,在梁的下方有管线时候采纳固定支架,没有 梁的地方采纳(木桩.或铁桩.用铁丝捆绑管材.见附图二种形式)固定 支架,采纳这样的措施是在土建回填土的时候,已安装完的管线不左 右晃动,裂开,确保管线完好无损。定位放线 一 管沟开挖、标高控制、管段预制一防腐 —— 夯实►标高测量►管道安装 ►吊架安装►试压(灌水)—> 开封堵—> 分层回填Set outpipes trench excavation, elevation control, pipefabricationanti-crossiontampingelevationmeasurepipelineinstall-h-ngers ...
