某电厂供热工程化水车间设计

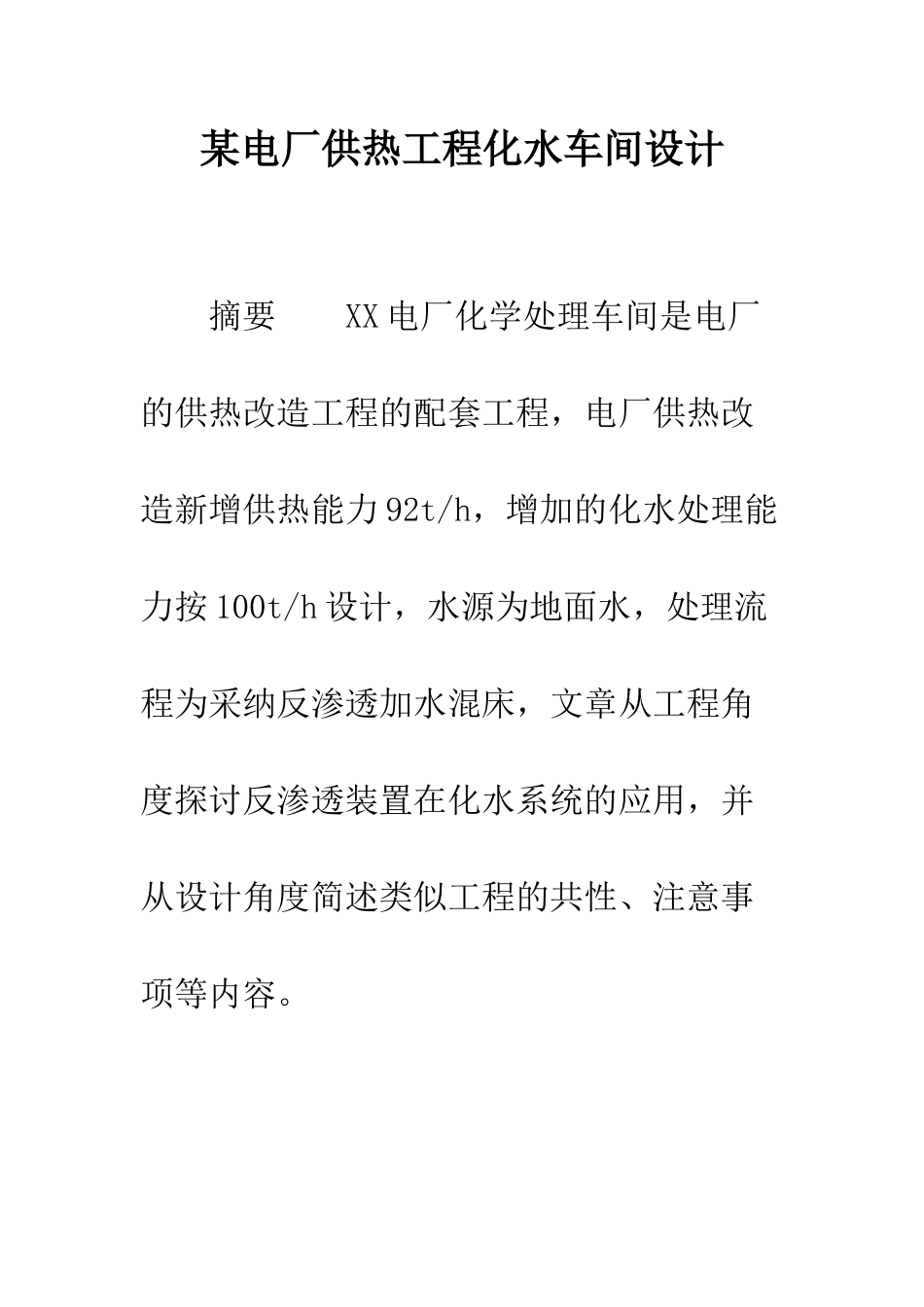

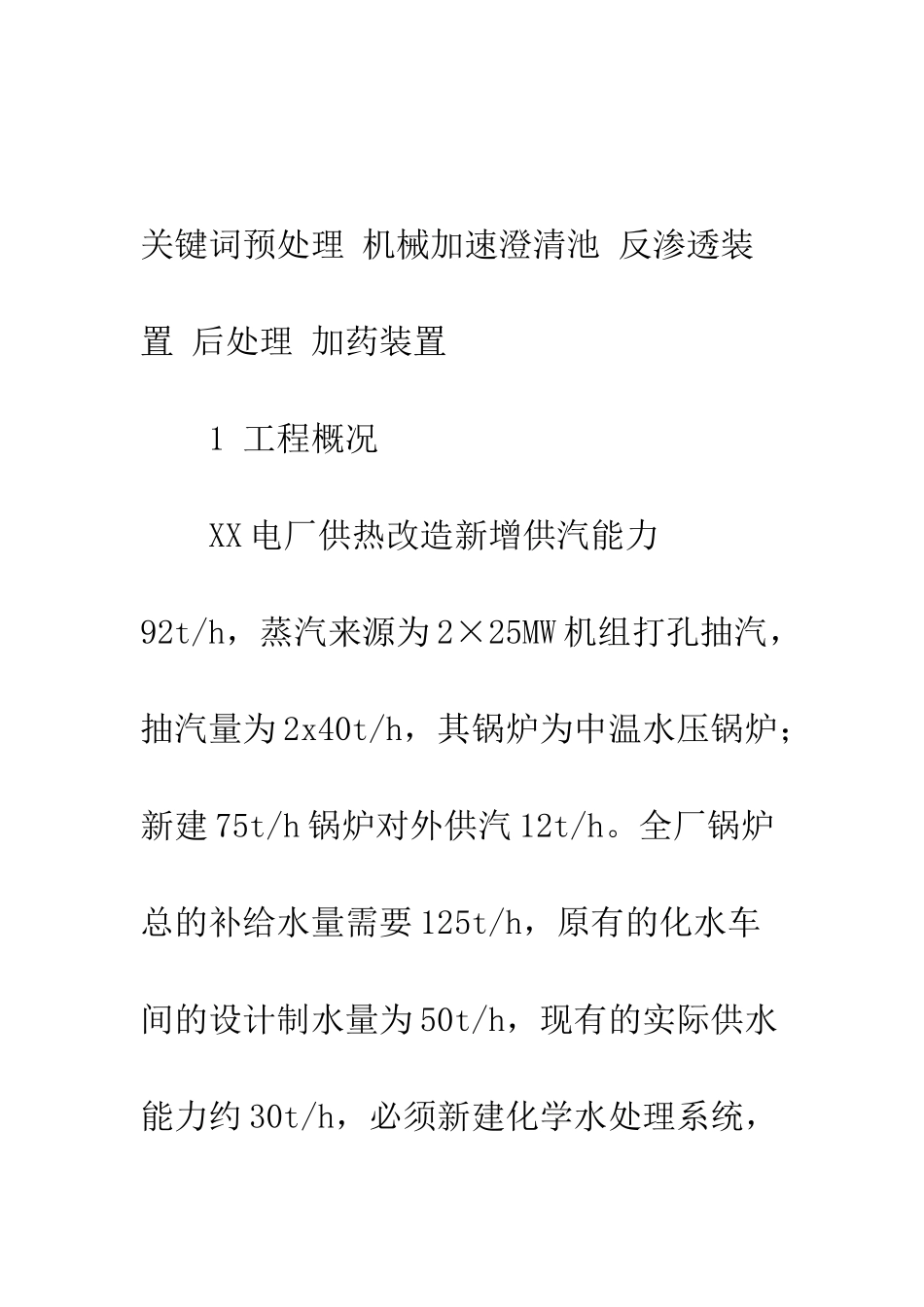

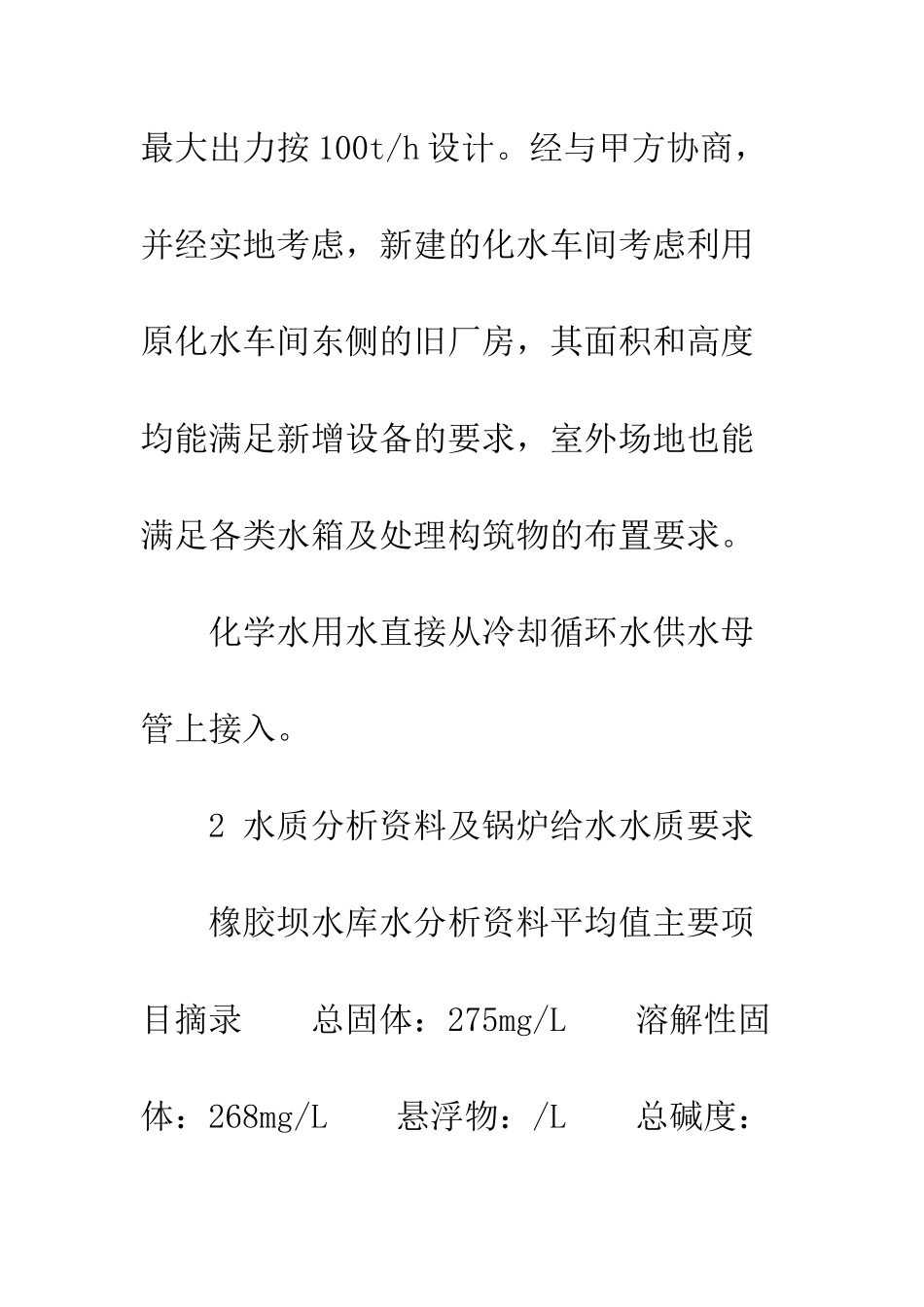

某电厂供热工程化水车间设计 摘要 XX 电厂化学处理车间是电厂的供热改造工程的配套工程，电厂供热改造新增供热能力 92t/h，增加的化水处理能力按 100t/h 设计，水源为地面水，处理流程为采纳反渗透加水混床，文章从工程角度探讨反渗透装置在化水系统的应用，并从设计角度简述类似工程的共性、注意事项等内容。关键词预处理 机械加速澄清池 反渗透装置 后处理 加药装置 1 工程概况 XX 电厂供热改造新增供汽能力92t/h，蒸汽来源为 2×25MW 机组打孔抽汽，抽汽量为 2x40t/h，其锅炉为中温水压锅炉；新建 75t/h 锅炉对外供汽 12t/h。全厂锅炉总的补给水量需要 125t/h，原有的化水车间的设计制水量为 50t/h，现有的实际供水能力约 30t/h，必须新建化学水处理系统，最大出力按 100t/h 设计。经与甲方协商，并经实地考虑，新建的化水车间考虑利用原化水车间东侧的旧厂房，其面积和高度均能满足新增设备的要求，室外场地也能满足各类水箱及处理构筑物的布置要求。 化学水用水直接从冷却循环水供水母管上接入。 2 水质分析资料及锅炉给水水质要求 橡胶坝水库水分析资料平均值主要项目摘录 总固体：275mg/L 溶解性固体：268mg/L 悬浮物：/L 总碱度：/L 总硬度：/L 强酸根离子含量：/L 游离二氧化碳：/L 耗氧量：/L 含盐量：/L Fe3+：/L Cu2+：/L 根据《火力发电机组及蒸汽动力设备水汽质量标准》GB/T12145-1999，中温中压锅炉给水水质要求。 硬度≤20μmol/L 氧≤15μg/L 铁≤50μg/L 铜≤10μg/L pH 油＜/L 其中 SiO2 的含量以不影响蒸汽品质为准，中温中压锅炉蒸汽中 SiO2 的含量≤20μg/kg。 3 系统选择 根据有关规程和相应的设计导则，中压锅炉采纳一般除盐离子交换系统，即能满足补水水质的要求，但锅炉的补给水率高，根据 XX 电厂的实际运行情况，其补给水率为锅炉蒸汽量的 15-22%，约是正常计算补水量的倍。根据供水水质和改造成供热机组后要求的补给水水质标准高等情况，可采纳一级除盐加混床系统，这样是能够减少锅炉的排污率，减少锅炉的超额补水量，使之维持到正常水平的补水量。 以上处理系统曾经是厂院双方所共同认可的，设计院提供给厂方的高级阶段的设计文件中推举的也是一级除盐加混床的系统。该项目从立项到施工图设计阶段有近三年的时间，所以当我接手施工图，并提出反渗透加混床的系统时，厂方技术人员是有疑问的，原因有以下几点 ① 根据有关设计原则，一般认为当进水含盐...
