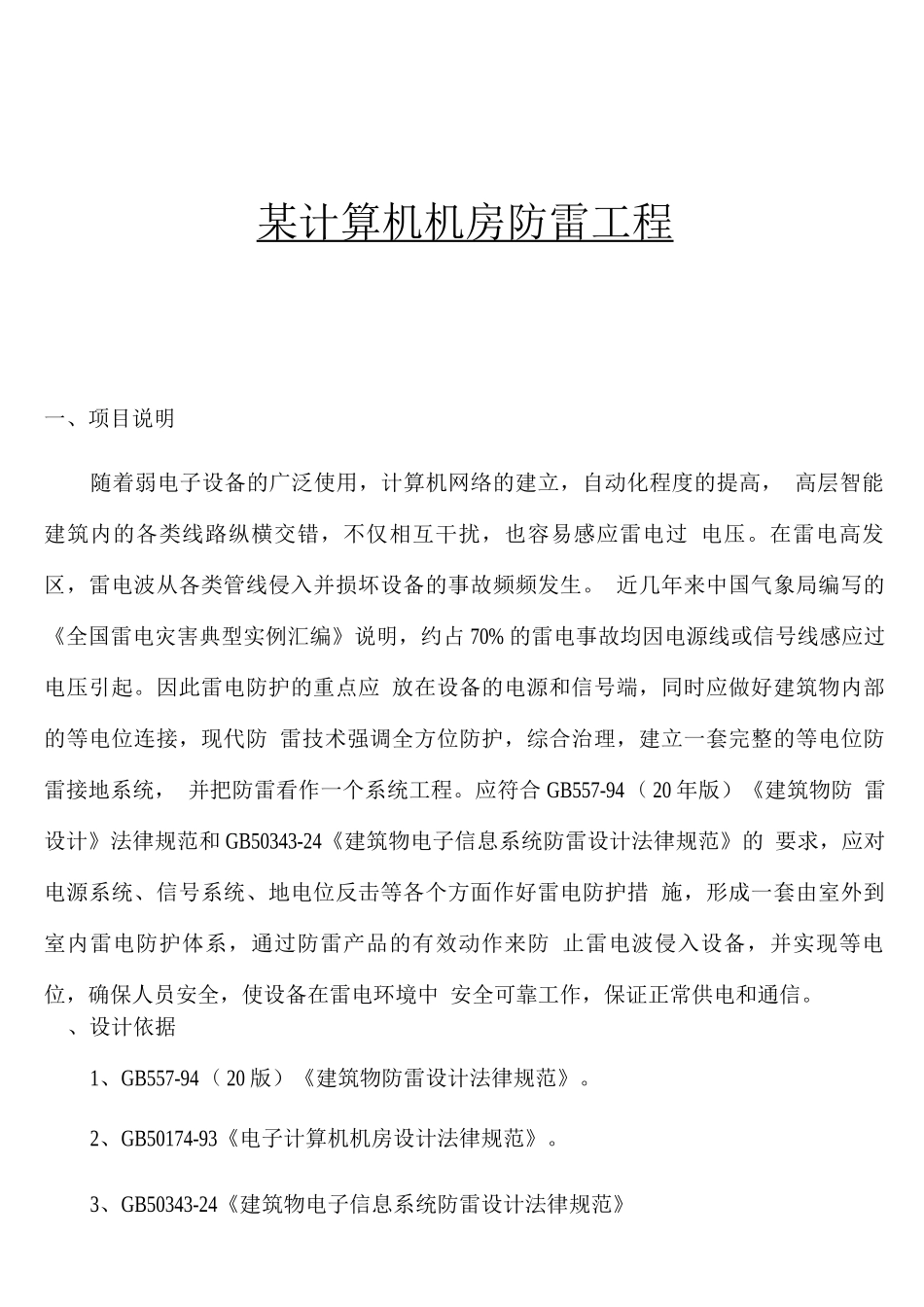

某计算机机房防雷工程 一、项目说明随着弱电子设备的广泛使用，计算机网络的建立，自动化程度的提高， 高层智能建筑内的各类线路纵横交错，不仅相互干扰，也容易感应雷电过 电压。在雷电高发区，雷电波从各类管线侵入并损坏设备的事故频频发生。 近几年来中国气象局编写的《全国雷电灾害典型实例汇编》说明，约占 70% 的雷电事故均因电源线或信号线感应过电压引起。因此雷电防护的重点应 放在设备的电源和信号端，同时应做好建筑物内部的等电位连接，现代防 雷技术强调全方位防护，综合治理，建立一套完整的等电位防雷接地系统， 并把防雷看作一个系统工程。应符合 GB557-94 （ 20 年版）《建筑物防 雷设计》法律规范和 GB50343-24《建筑物电子信息系统防雷设计法律规范》的 要求，应对电源系统、信号系统、地电位反击等各个方面作好雷电防护措 施，形成一套由室外到室内雷电防护体系，通过防雷产品的有效动作来防 止雷电波侵入设备，并实现等电位，确保人员安全，使设备在雷电环境中 安全可靠工作，保证正常供电和通信。、设计依据1、GB557-94 （ 20 版）《建筑物防雷设计法律规范》。2、GB50174-93《电子计算机机房设计法律规范》。3、GB50343-24《建筑物电子信息系统防雷设计法律规范》三、设计范围本方案是在用户提供资料的基础上，由广西地凯防雷工程有限公司设 计室设计，设计内容为：1、电源线路的防护。2、信号线路的防护。3、接地系统工程.。四、防雷设计由于闪电形成的感应电磁波和电磁脉冲会在电源线、信号线、计算机 网络线路、电话线路金属环路中产生感应过电压、过电流，形成雷电浪涌 通过传输线传入设备，从而导致设备受损。因此，应重点对电源线路和信 号线进行防护。（一）电源线路防护1、在大楼总配电柜处，安装一台 DK-380AC150B 并联型电源 SPD，作为 电源线路的第一级防雷保护，共 1 台。2.在机房 UPS 前安装一台 DK-220AC1B/63 串联型电源 SPD，作为电源的第二级防雷保护，共 1 个。3.在机房内的重要设备前安装插座式 SPD，作为电源的第三级保护。（根 据客户信息此 SPD 已经安装到位）（二）信号线路的防护1. 在 ADSL 进入机房处安装一个 DK-2DCt/RJ11 信号 SPD，做为 ADSL 信号线路的雷电防护，共 1 个。（三）接地系统工程.。根据 GB50343-24《建筑物电子信息系统防雷技术法律规范》要求， 计算机网络的接地系统宜采纳联合接地方式，当防雷接地与沟通接地、直 ...
