某高速公路湾沟特大桥施工组织设计

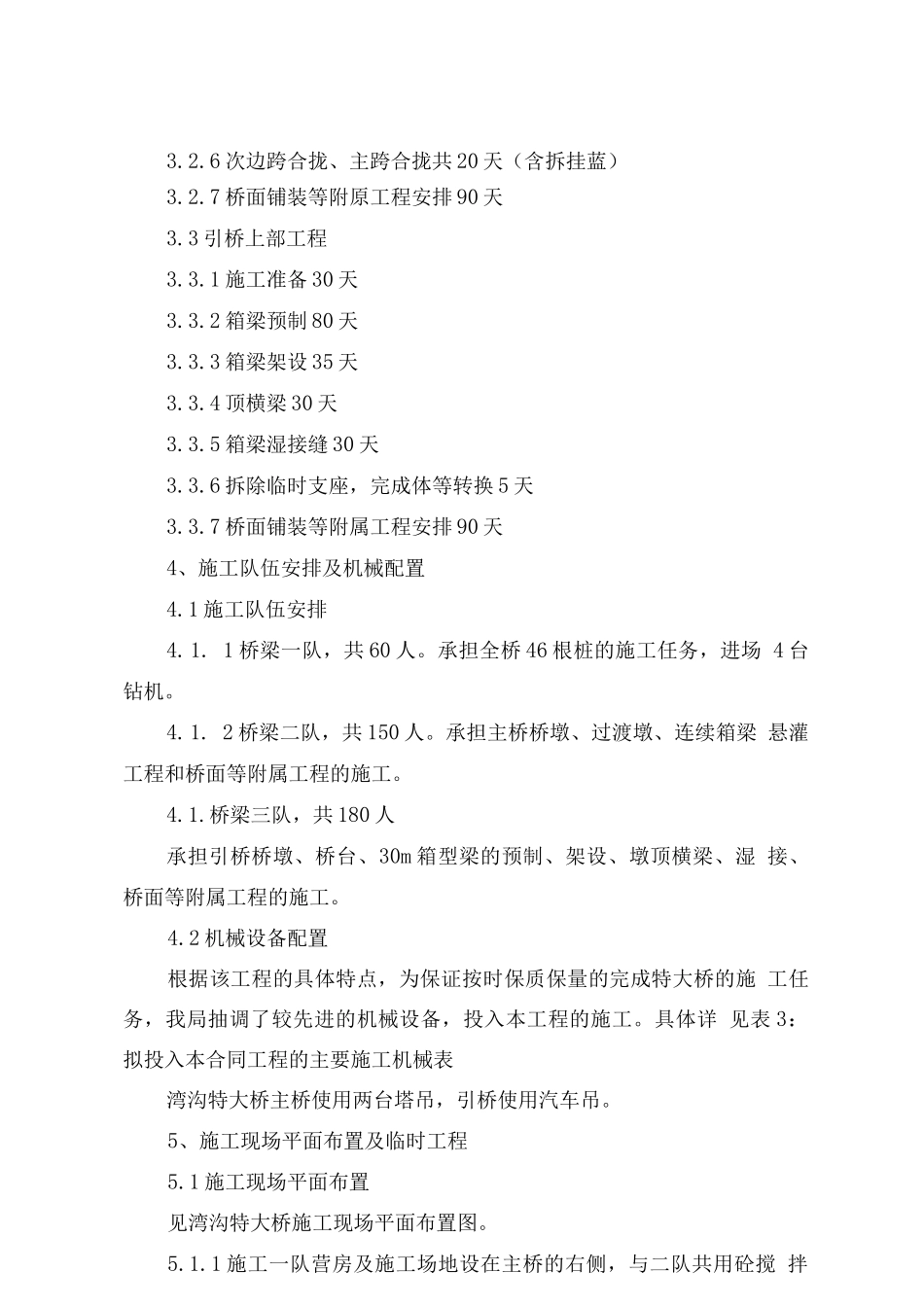

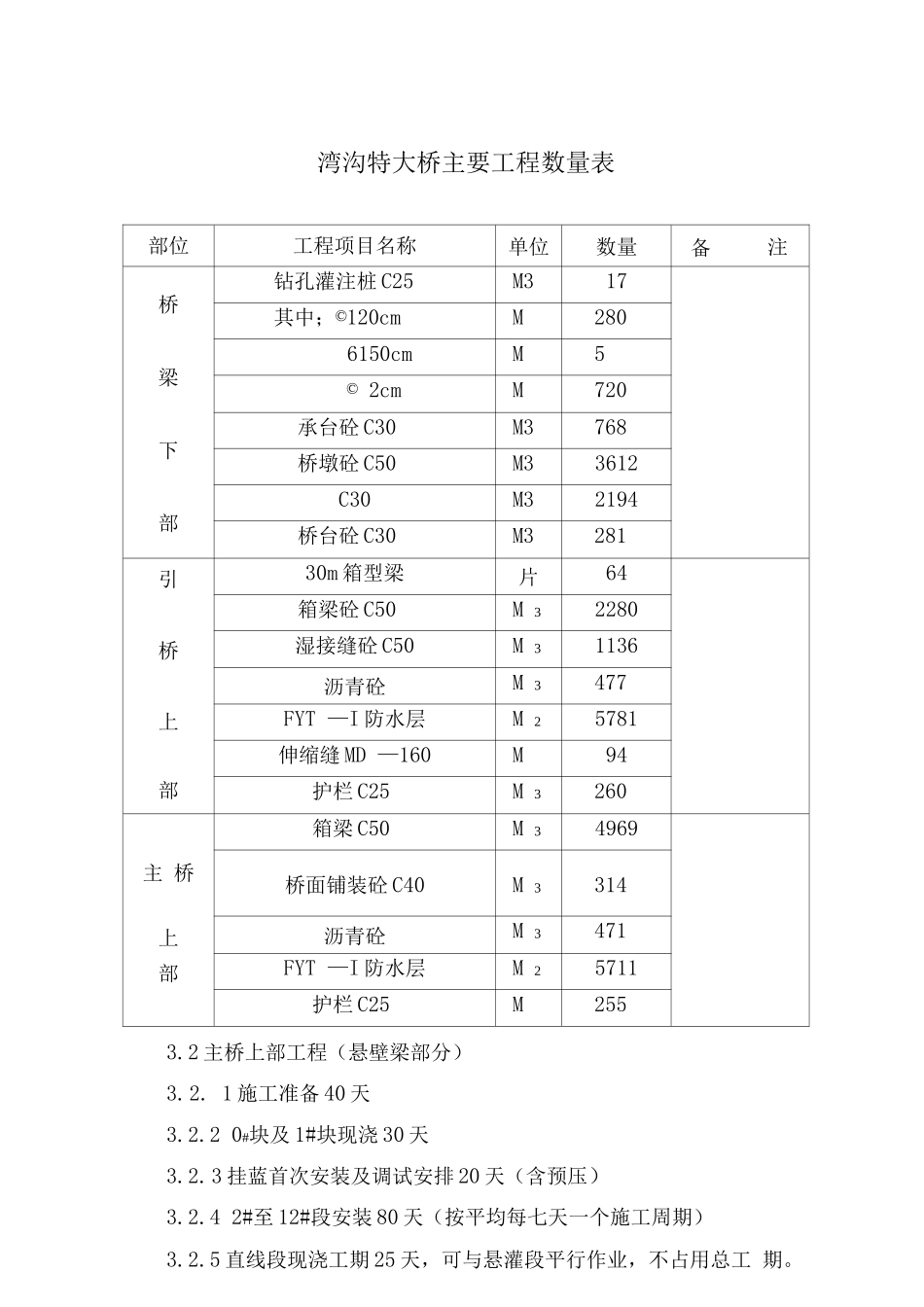

二、湾沟特大桥施工方案1、工程概况及特点1.1 工程概况：湾沟特大桥位于西果园以南约 2 公里的湾沟，中心里程为 K12+112.5,为跨深沟而设。湾沟大桥采纳 64+115+64m 的连续刚构桥，下部为双薄壁墩，钻 孔桩基础；兰州岸引桥上部为 5 孔 30m 连续箱梁，临洮岸为 3 孔 30m 连续箱梁，下部为柱式墩台，钻孔桩基础。主引桥之间设空心薄壁过 渡墩。1.2 工程特点：湾沟特大桥两岸为山坡，桥下山沟狭窄，桥面距沟心最低处约 78m。湾沟特大桥主跨为连续刚构桥，而且位于曲线上。桥上纵坡为 2.8%，是本段最复杂的桥梁工程之一。2、主要工程数量该桥主要工程数量见表（见下页）3、工程进度计划安排湾沟特大桥施工计划安排 22 个月，自 21 年 9 月开工，23 年 6 月完工，详细的进度安排见湾沟特大桥施工进度横道图。各部分具 体的进度计划分述如下：3.1 下部工程3.1.1 施工准备安排 30 天3.1.2 钻孔桩工程 60 天3.1.3 主墩承台 20 天3.1.4 主墩3.1.5 过渡墩 30 天3.1.6 柱墩 120 天3.1.7 桥台 30 天湾沟特大桥主要工程数量表部位工程项目名称单位数量备注桥钻孔灌注桩 C25M317其中；©120cmM280梁6150cmM5© 2cmM720下承台砼 C30M3768桥墩砼 C50M33612部C30M32194桥台砼 C30M3281引30m 箱型梁片64箱梁砼 C50M 32280桥湿接缝砼 C50M 31136沥青砼M 3477上FYT —I 防水层M 25781伸缩缝 MD —160M94部护栏 C25M 3260箱梁 C50M 34969主 桥桥面铺装砼 C40M 3314上沥青砼M 3471部FYT —I 防水层M 25711护栏 C25M2553.2 主桥上部工程（悬壁梁部分）3.2. 1 施工准备 40 天3.2.2 0#块及 1#块现浇 30 天3.2.3 挂蓝首次安装及调试安排 20 天（含预压）3.2.4 2#至 12#段安装 80 天（按平均每七天一个施工周期）3.2.5 直线段现浇工期 25 天，可与悬灌段平行作业，不占用总工 期。3.2.6 次边跨合拢、主跨合拢共 20 天（含拆挂蓝）3.2.7 桥面铺装等附原工程安排 90 天3.3 引桥上部工程3.3.1 施工准备 30 天3.3.2 箱梁预制 80 天3.3.3 箱梁架设 35 天3.3.4 顶横梁 30 天3.3.5 箱梁湿接缝 30 天3.3.6 拆除临时支座，完成体等转换 5 天3.3.7 桥面铺装等附属工程安排 90 天4、施工队伍安排及机械配置4.1 施工队伍安排4.1. 1 桥梁一队，共 60 人。承担全桥 46 根桩的施工任务，进场 4 台钻机。4.1. 2 桥梁二队，共 150 人。承担主桥桥...
