柱模板荷载标准值计算

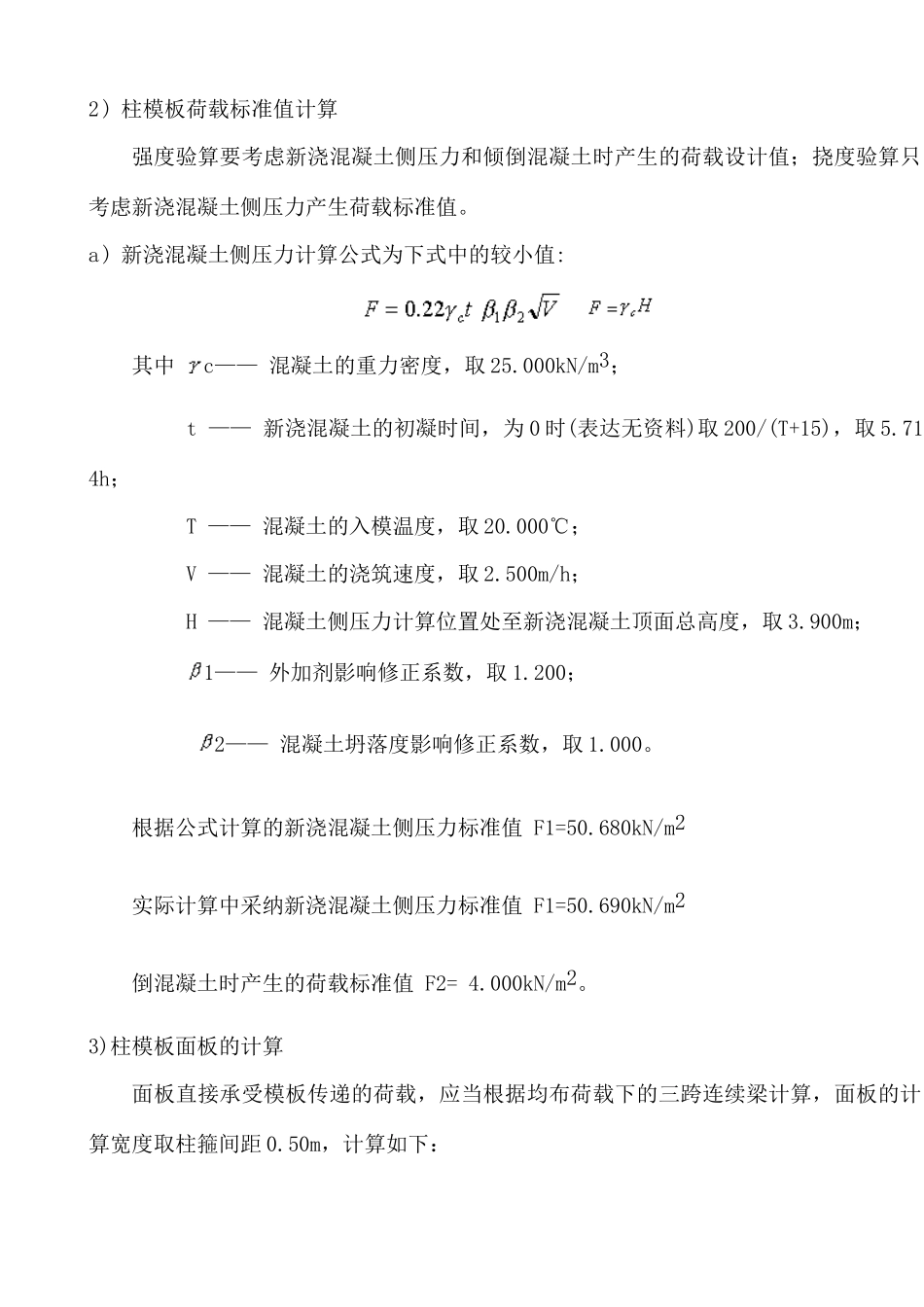

2) 柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。a) 新浇混凝土侧压力计算公式为下式中的较小值:其中 c—— 混凝土的重力密度，取 25.000kN/m3； t —— 新浇混凝土的初凝时间，为 0 时(表达无资料)取 200/(T+15)，取 5.714h； T —— 混凝土的入模温度，取 20.000℃； V —— 混凝土的浇筑速度，取 2.500m/h； H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取 3.900m； 1—— 外加剂影响修正系数，取 1.200； 2—— 混凝土坍落度影响修正系数，取 1.000。根据公式计算的新浇混凝土侧压力标准值 F1=50.680kN/m2实际计算中采纳新浇混凝土侧压力标准值 F1=50.690kN/m2倒混凝土时产生的荷载标准值 F2= 4.000kN/m2。3)柱模板面板的计算面板直接承受模板传递的荷载，应当根据均布荷载下的三跨连续梁计算，面板的计算宽度取柱箍间距 0.50m，计算如下：面板计算简图荷载计算值 q = 1.2×50.69×0.5+1.4×4.0×0.5=33.214kN/m面板的截面惯性矩 I 和截面抵抗矩 W 分别为:本算例中，截面惯性矩 I 和截面抵抗矩 W 分别为: W = 50.00×1.80×1.80/6 = 27.00cm3； I = 50.00×1.80×1.80×1.80/12 = 24.30cm4；a)抗弯强度计算 f = M / W < [f] 其中 f —— 面板的抗弯强度计算值(N/mm2)； M —— 面板的最大弯距(N.mm)； W —— 面板的净截面抵抗矩； [f] —— 面板的抗弯强度设计值，取 15.00N/mm2； M = 0.100ql2 其中 q —— 荷载设计值(kN/m)；经计算得到 M =0.1×(1.2×25.345+1.4×2.00)×0.25×0.25=0.208kN.m经计算得到面板抗弯强度计算值 f =0.208×1000×1000/27000=7.688N/mm2结论：面板的抗弯强度验算 f < [f],满足规定!b) 抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.2×25.3452+1.4×2.000)×0.250=4.982kN截面抗剪强度计算值 T=3×4982.0/(2×500.0×18.000)=0.830N/mm2截面抗剪强度设计值 [T]=1.40N/mm2结论：抗剪强度验算 T < [T]，满足规定!c) 挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×25.345×2504/(100×6000×243000)=0.460mm结论：面板的最大挠度小于 250.0/250,满足规定!3) 竖楞木方的计算竖楞木方直接承受模板传递的荷载，应当根据均布荷载下的三跨连续梁计算，...
