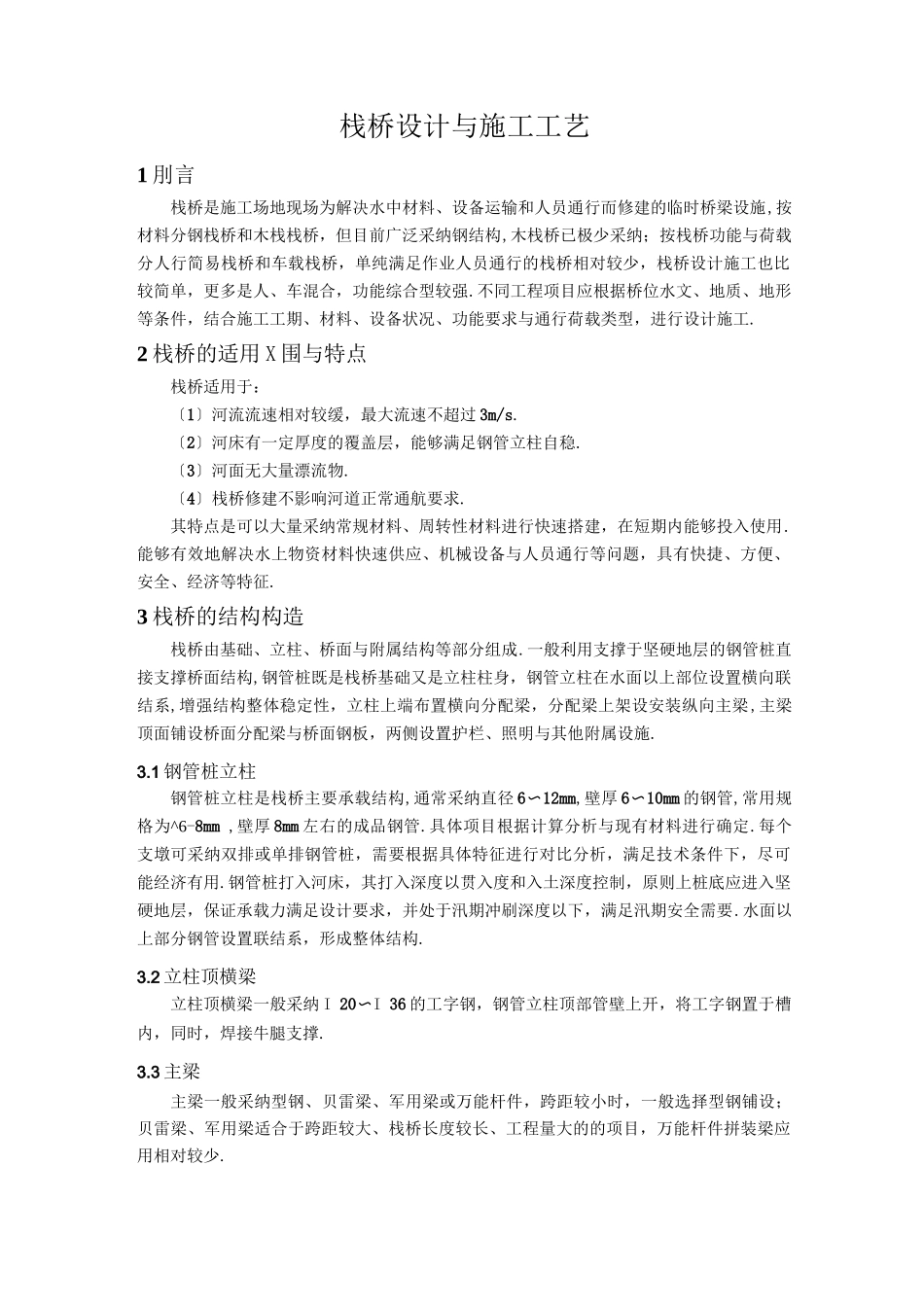

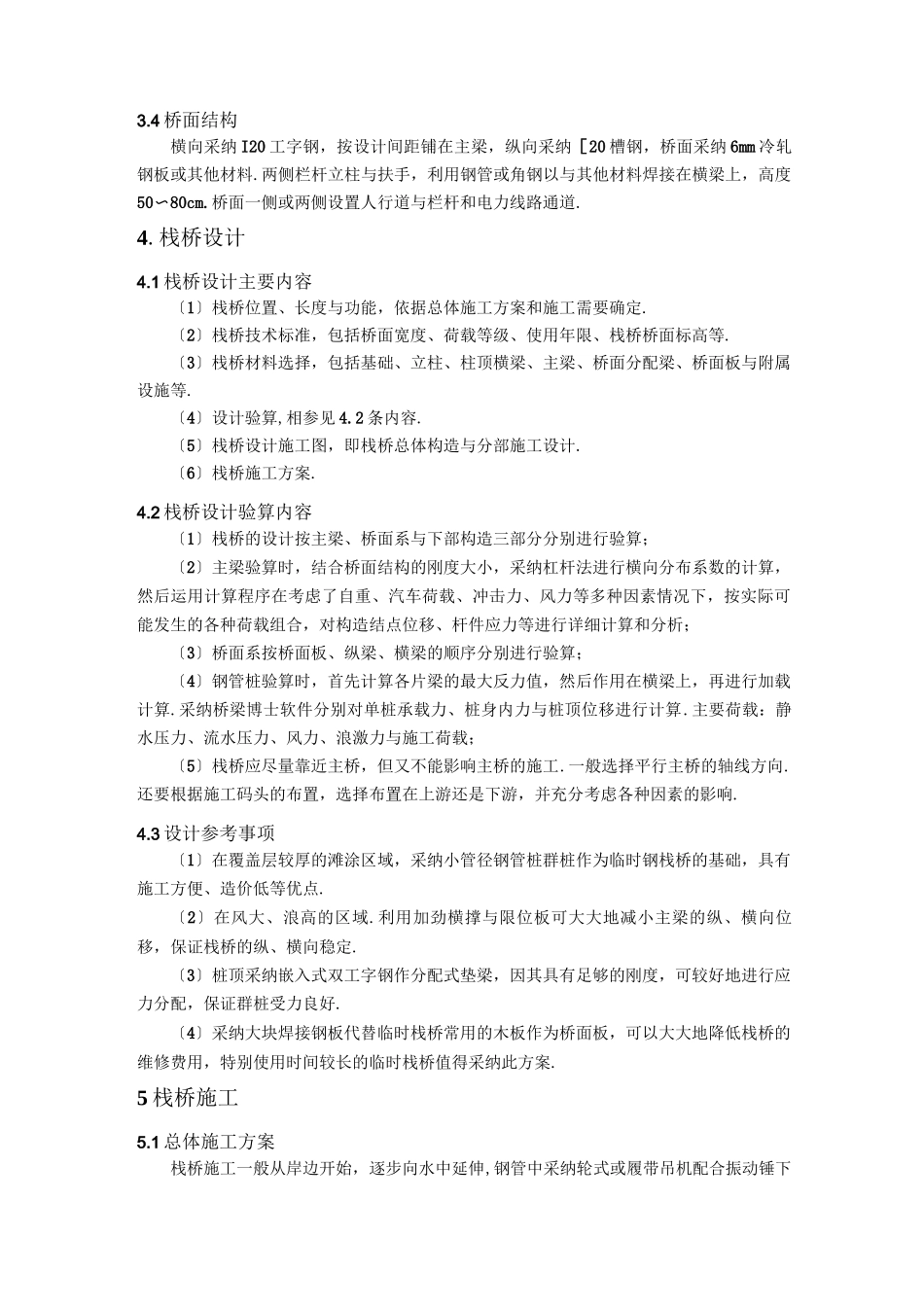

栈桥设计与施工工艺1 刖言栈桥是施工场地现场为解决水中材料、设备运输和人员通行而修建的临时桥梁设施,按材料分钢栈桥和木栈栈桥,但目前广泛采纳钢结构,木栈桥已极少采纳;按栈桥功能与荷载分人行简易栈桥和车载栈桥,单纯满足作业人员通行的栈桥相对较少,栈桥设计施工也比较简单,更多是人、车混合,功能综合型较强.不同工程项目应根据桥位水文、地质、地形等条件,结合施工工期、材料、设备状况、功能要求与通行荷载类型,进行设计施工.2 栈桥的适用 X 围与特点栈桥适用于:〔1〕河流流速相对较缓,最大流速不超过 3m/s.〔2〕河床有一定厚度的覆盖层,能够满足钢管立柱自稳.〔3〕河面无大量漂流物.〔4〕栈桥修建不影响河道正常通航要求.其特点是可以大量采纳常规材料、周转性材料进行快速搭建,在短期内能够投入使用.能够有效地解决水上物资材料快速供应、机械设备与人员通行等问题,具有快捷、方便、安全、经济等特征.3 栈桥的结构构造栈桥由基础、立柱、桥面与附属结构等部分组成.一般利用支撑于坚硬地层的钢管桩直接支撑桥面结构,钢管桩既是栈桥基础又是立柱柱身,钢管立柱在水面以上部位设置横向联结系,增强结构整体稳定性,立柱上端布置横向分配梁,分配梁上架设安装纵向主梁,主梁顶面铺设桥面分配梁与桥面钢板,两侧设置护栏、照明与其他附属设施.3.1 钢管桩立柱钢管桩立柱是栈桥主要承载结构,通常采纳直径 6〜12mm,壁厚 6〜10mm 的钢管,常用规格为^6-8mm ,壁厚 8mm 左右的成品钢管.具体项目根据计算分析与现有材料进行确定.每个支墩可采纳双排或单排钢管桩,需要根据具体特征进行对比分析,满足技术条件下,尽可能经济有用.钢管桩打入河床,其打入深度以贯入度和入土深度控制,原则上桩底应进入坚硬地层,保证承载力满足设计要求,并处于汛期冲刷深度以下,满足汛期安全需要.水面以上部分钢管设置联结系,形成整体结构.3.2 立柱顶横梁立柱顶横梁一般采纳 I 20〜I 36 的工字钢,钢管立柱顶部管壁上开,将工字钢置于槽内,同时,焊接牛腿支撑.3.3 主梁主梁一般采纳型钢、贝雷梁、军用梁或万能杆件,跨距较小时,一般选择型钢铺设;贝雷梁、军用梁适合于跨距较大、栈桥长度较长、工程量大的的项目,万能杆件拼装梁应用相对较少.3.4 桥面结构横向采纳 I20 工字钢,按设计间距铺在主梁,纵向采纳[20 槽钢,桥面采纳 6mm 冷轧钢板或其他材料.两侧栏杆立柱与扶手,利用钢管或角钢以与其他材料焊接在横梁上,高度50...
