核心筒大型钢模板

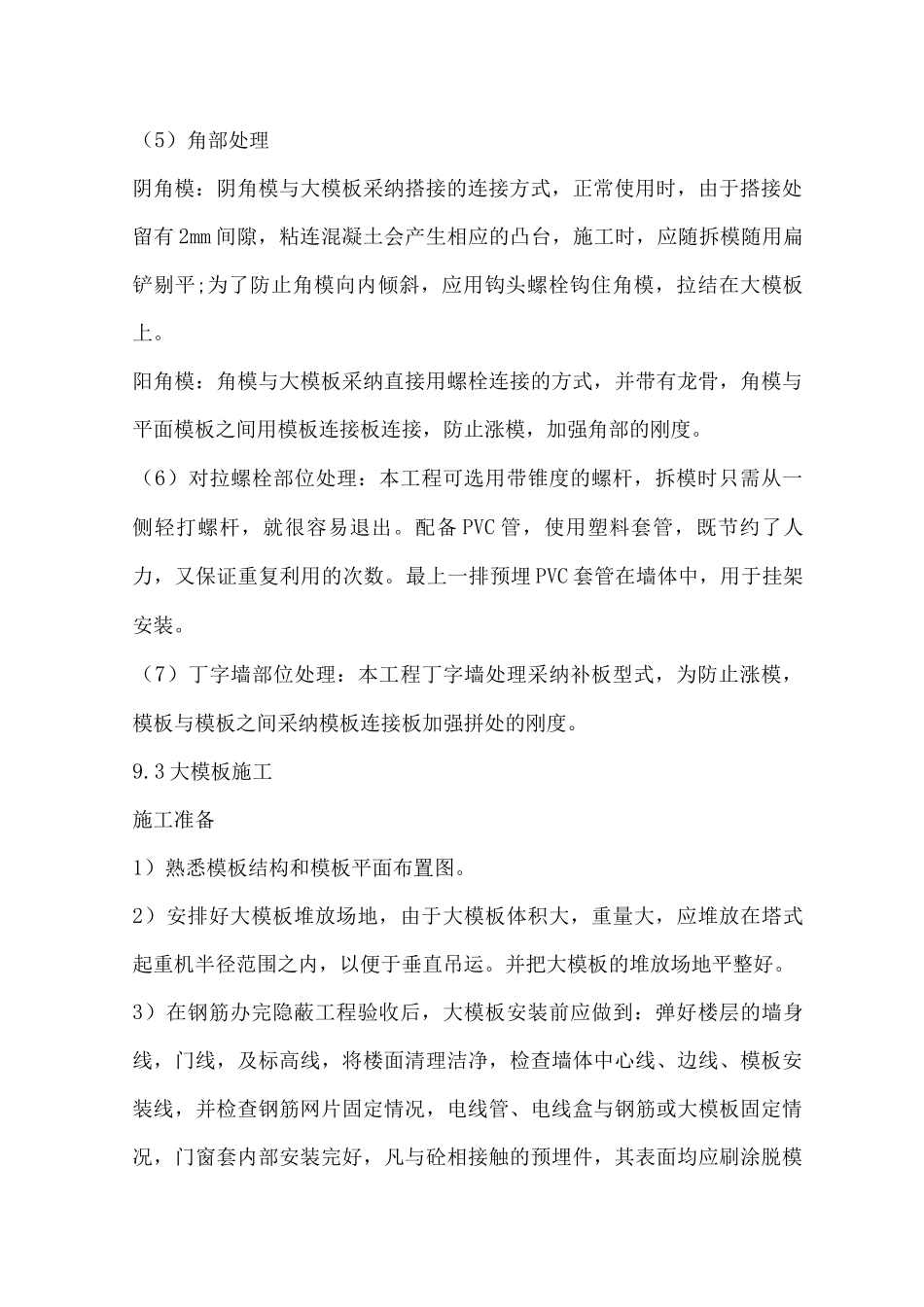

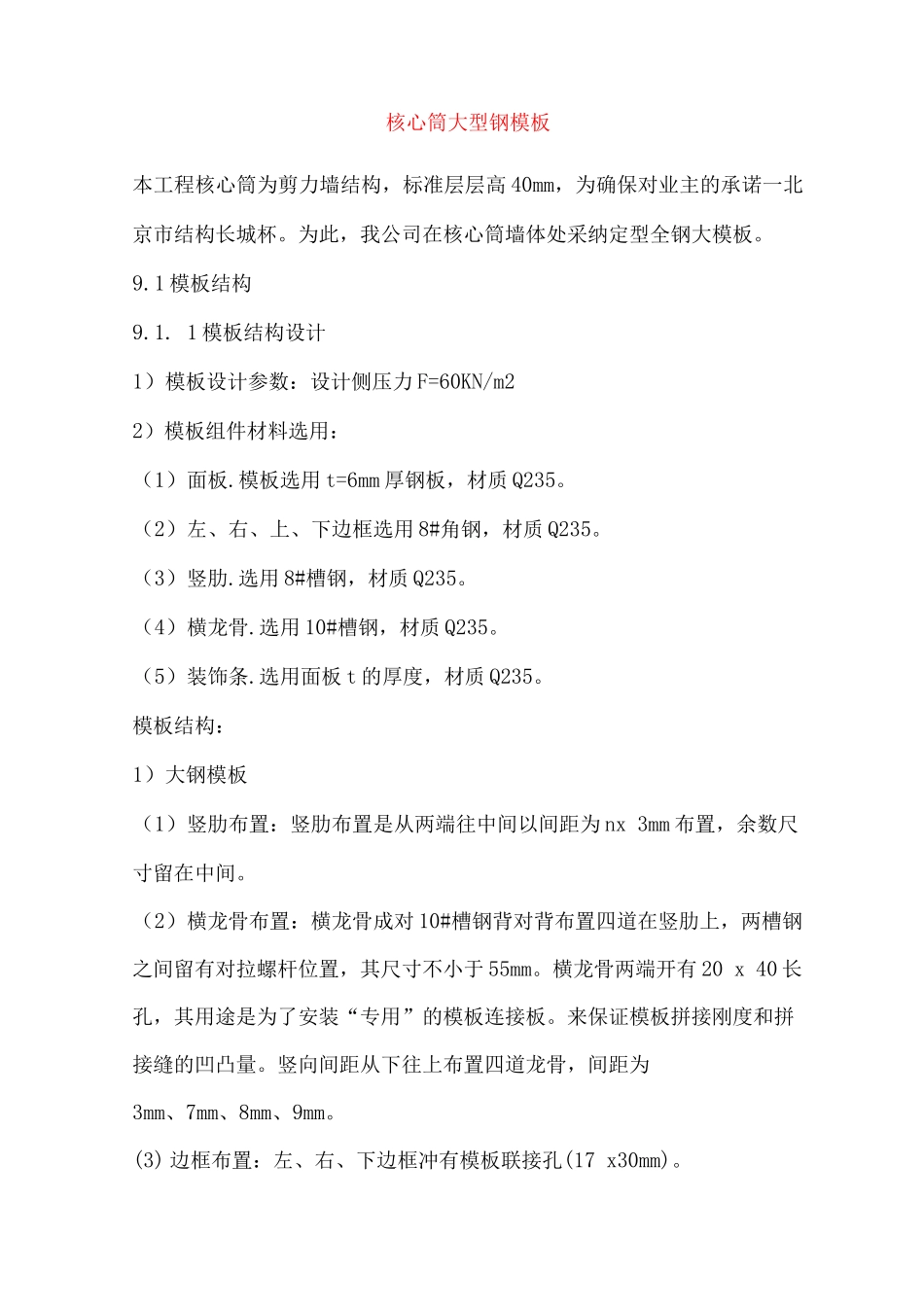

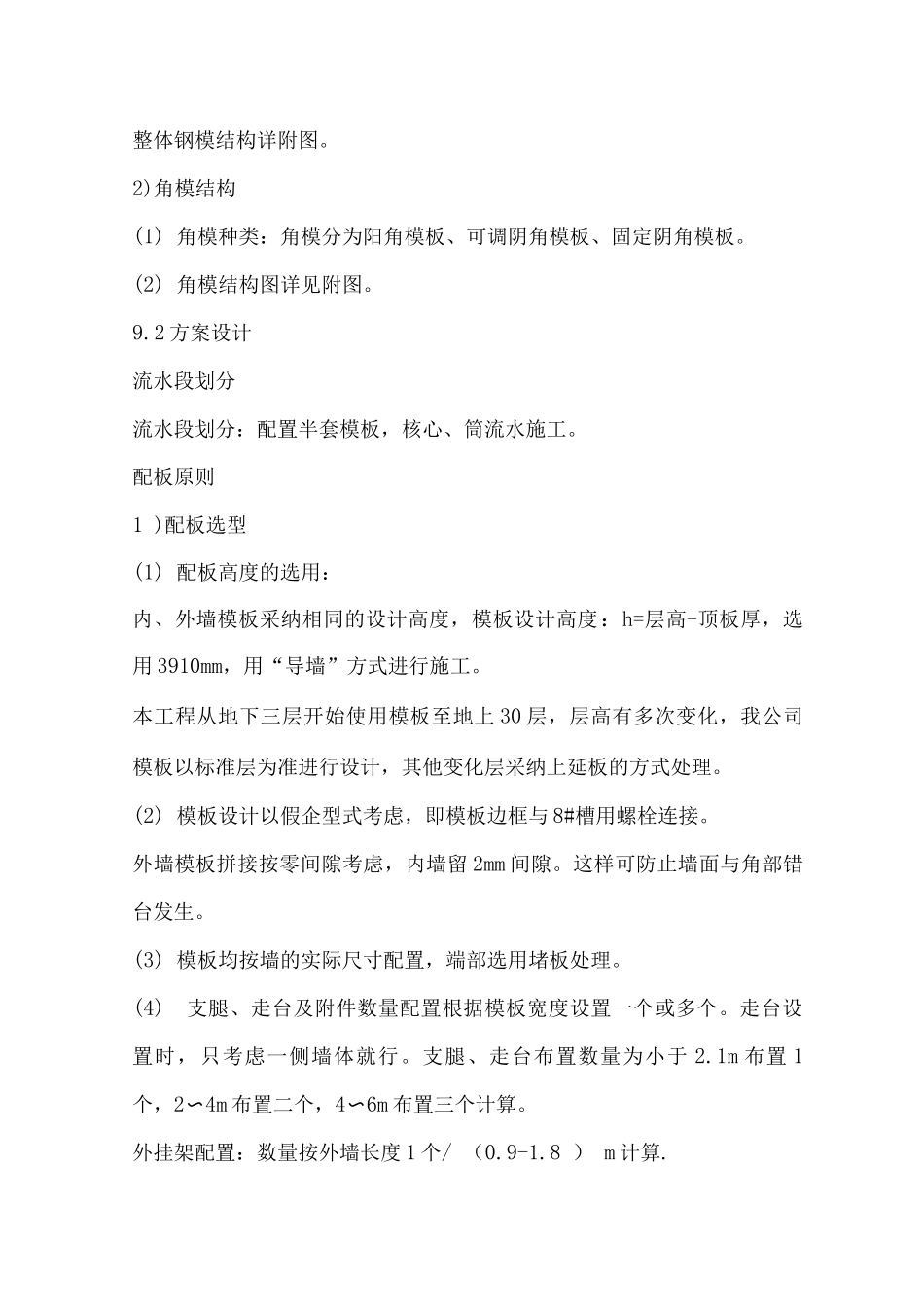

核心筒大型钢模板本工程核心筒为剪力墙结构，标准层层高 40mm，为确保对业主的承诺一北京市结构长城杯。为此，我公司在核心筒墙体处采纳定型全钢大模板。9.1 模板结构9.1. 1 模板结构设计1）模板设计参数：设计侧压力 F=60KN/m22）模板组件材料选用：（1）面板.模板选用 t=6mm 厚钢板，材质 Q235。（2）左、右、上、下边框选用 8#角钢，材质 Q235。（3）竖肋.选用 8#槽钢，材质 Q235。（4）横龙骨.选用 10#槽钢，材质 Q235。（5）装饰条.选用面板 t 的厚度，材质 Q235。模板结构：1）大钢模板（1）竖肋布置：竖肋布置是从两端往中间以间距为 nx 3mm 布置，余数尺寸留在中间。（2）横龙骨布置：横龙骨成对 10#槽钢背对背布置四道在竖肋上，两槽钢之间留有对拉螺杆位置，其尺寸不小于 55mm。横龙骨两端开有 20 x 40 长孔，其用途是为了安装“专用”的模板连接板。来保证模板拼接刚度和拼接缝的凹凸量。竖向间距从下往上布置四道龙骨，间距为 3mm、7mm、8mm、9mm。(3) 边框布置：左、右、下边框冲有模板联接孔(17 x30mm)。整体钢模结构详附图。2)角模结构(1) 角模种类：角模分为阳角模板、可调阴角模板、固定阴角模板。(2) 角模结构图详见附图。9.2 方案设计流水段划分流水段划分：配置半套模板，核心、筒流水施工。配板原则1 )配板选型(1) 配板高度的选用：内、外墙模板采纳相同的设计高度，模板设计高度：h=层高-顶板厚，选用 3910mm，用“导墙”方式进行施工。本工程从地下三层开始使用模板至地上 30 层，层高有多次变化，我公司模板以标准层为准进行设计，其他变化层采纳上延板的方式处理。(2) 模板设计以假企型式考虑，即模板边框与 8#槽用螺栓连接。外墙模板拼接按零间隙考虑，内墙留 2mm 间隙。这样可防止墙面与角部错台发生。(3) 模板均按墙的实际尺寸配置，端部选用堵板处理。(4)支腿、走台及附件数量配置根据模板宽度设置一个或多个。走台设置时，只考虑一侧墙体就行。支腿、走台布置数量为小于 2.1m 布置 1个，2〜4m 布置二个，4〜6m 布置三个计算。外挂架配置：数量按外墙长度 1 个/ （0.9-1.8 ） m 计算.（5）角部处理阴角模：阴角模与大模板采纳搭接的连接方式，正常使用时，由于搭接处留有 2mm 间隙，粘连混凝土会产生相应的凸台，施工时，应随拆模随用扁铲剔平;为了防止角模向内倾斜，应用钩头螺栓钩住角模，拉结在大模板上。阳角模：角模与大模板采纳直接用螺栓连接的方式，...
