桥梁综合接地及四电施工工艺细则工艺细则

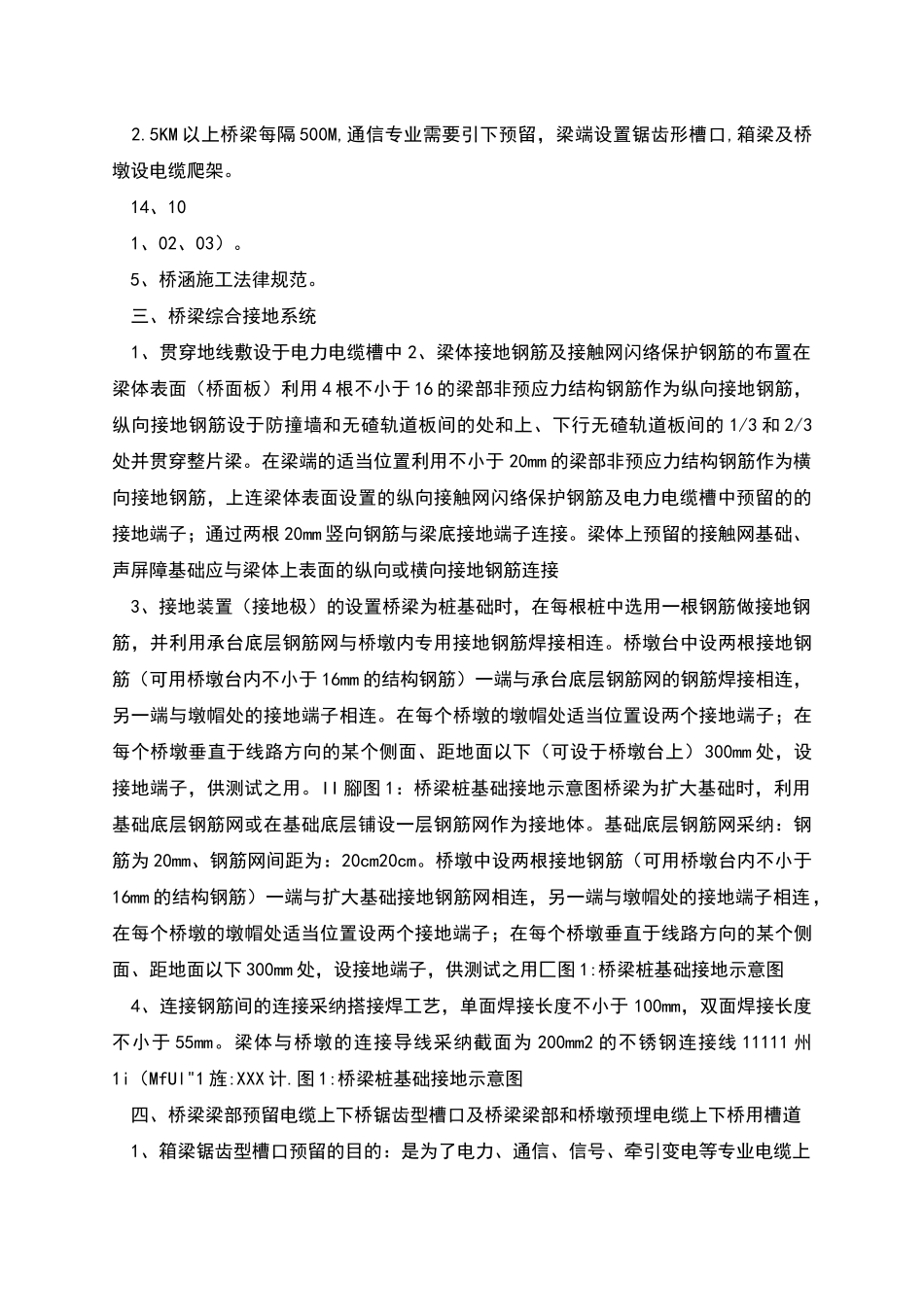

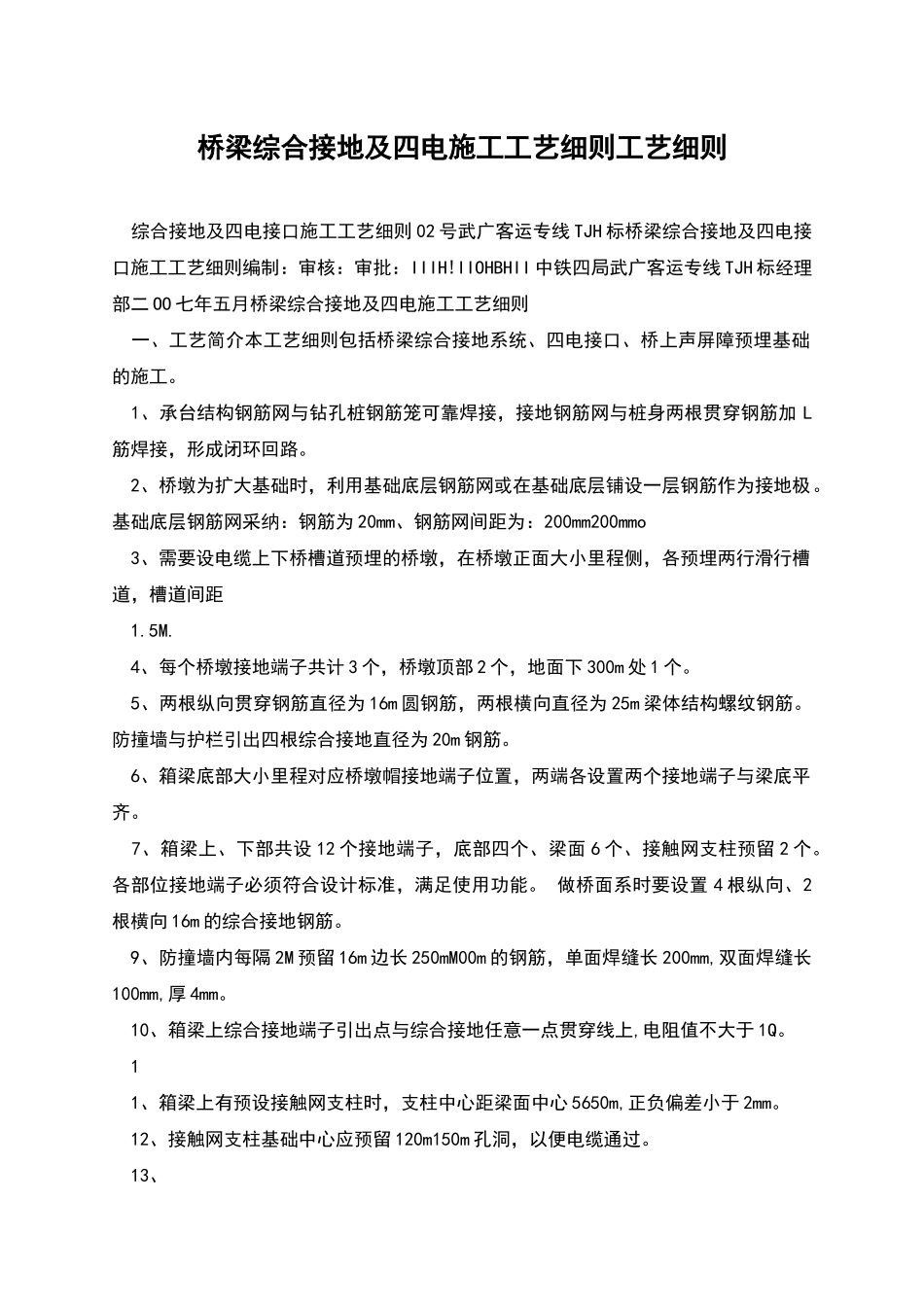

桥梁综合接地及四电施工工艺细则工艺细则 综合接地及四电接口施工工艺细则 02 号武广客运专线 TJH 标桥梁综合接地及四电接口施工工艺细则编制：审核：审批：IIIH!IIOHBHII 中铁四局武广客运专线 TJH 标经理部二 OO 七年五月桥梁综合接地及四电施工工艺细则 一、工艺简介本工艺细则包括桥梁综合接地系统、四电接口、桥上声屏障预埋基础的施工。 1、承台结构钢筋网与钻孔桩钢筋笼可靠焊接，接地钢筋网与桩身两根贯穿钢筋加 L筋焊接，形成闭环回路。 2、桥墩为扩大基础时，利用基础底层钢筋网或在基础底层铺设一层钢筋作为接地极。基础底层钢筋网采纳：钢筋为 20mm、钢筋网间距为：200mm200mmo 3、需要设电缆上下桥槽道预埋的桥墩，在桥墩正面大小里程侧，各预埋两行滑行槽道，槽道间距 1.5M. 4、每个桥墩接地端子共计 3 个，桥墩顶部 2 个，地面下 300m 处 1 个。 5、两根纵向贯穿钢筋直径为 16m 圆钢筋，两根横向直径为 25m 梁体结构螺纹钢筋。防撞墙与护栏引出四根综合接地直径为 20m 钢筋。 6、箱梁底部大小里程对应桥墩帽接地端子位置，两端各设置两个接地端子与梁底平齐。 7、箱梁上、下部共设 12 个接地端子，底部四个、梁面 6 个、接触网支柱预留 2 个。各部位接地端子必须符合设计标准，满足使用功能。 做桥面系时要设置 4 根纵向、2根横向 16m 的综合接地钢筋。 9、防撞墙内每隔 2M 预留 16m 边长 250mM00m 的钢筋，单面焊缝长 200mm,双面焊缝长100mm,厚 4mm。 10、箱梁上综合接地端子引出点与综合接地任意一点贯穿线上,电阻值不大于 1Q。 1 1、箱梁上有预设接触网支柱时，支柱中心距梁面中心 5650m,正负偏差小于 2mm。 12、接触网支柱基础中心应预留 120m150m 孔洞，以便电缆通过。 13、 2.5KM 以上桥梁每隔 500M,通信专业需要引下预留，梁端设置锯齿形槽口,箱梁及桥墩设电缆爬架。 14、10 1、02、03）。 5、桥涵施工法律规范。 三、桥梁综合接地系统 1、贯穿地线敷设于电力电缆槽中 2、梁体接地钢筋及接触网闪络保护钢筋的布置在梁体表面（桥面板）利用 4 根不小于 16 的梁部非预应力结构钢筋作为纵向接地钢筋，纵向接地钢筋设于防撞墙和无碴轨道板间的处和上、下行无碴轨道板间的 1/3 和 2/3处并贯穿整片梁。在梁端的适当位置利用不小于 20mm 的梁部非预应力结构钢筋作为横向接地钢筋，上连梁体表面设置的纵向接触网闪络保护钢筋及电力电缆槽中预留...
