桥结构检测报告

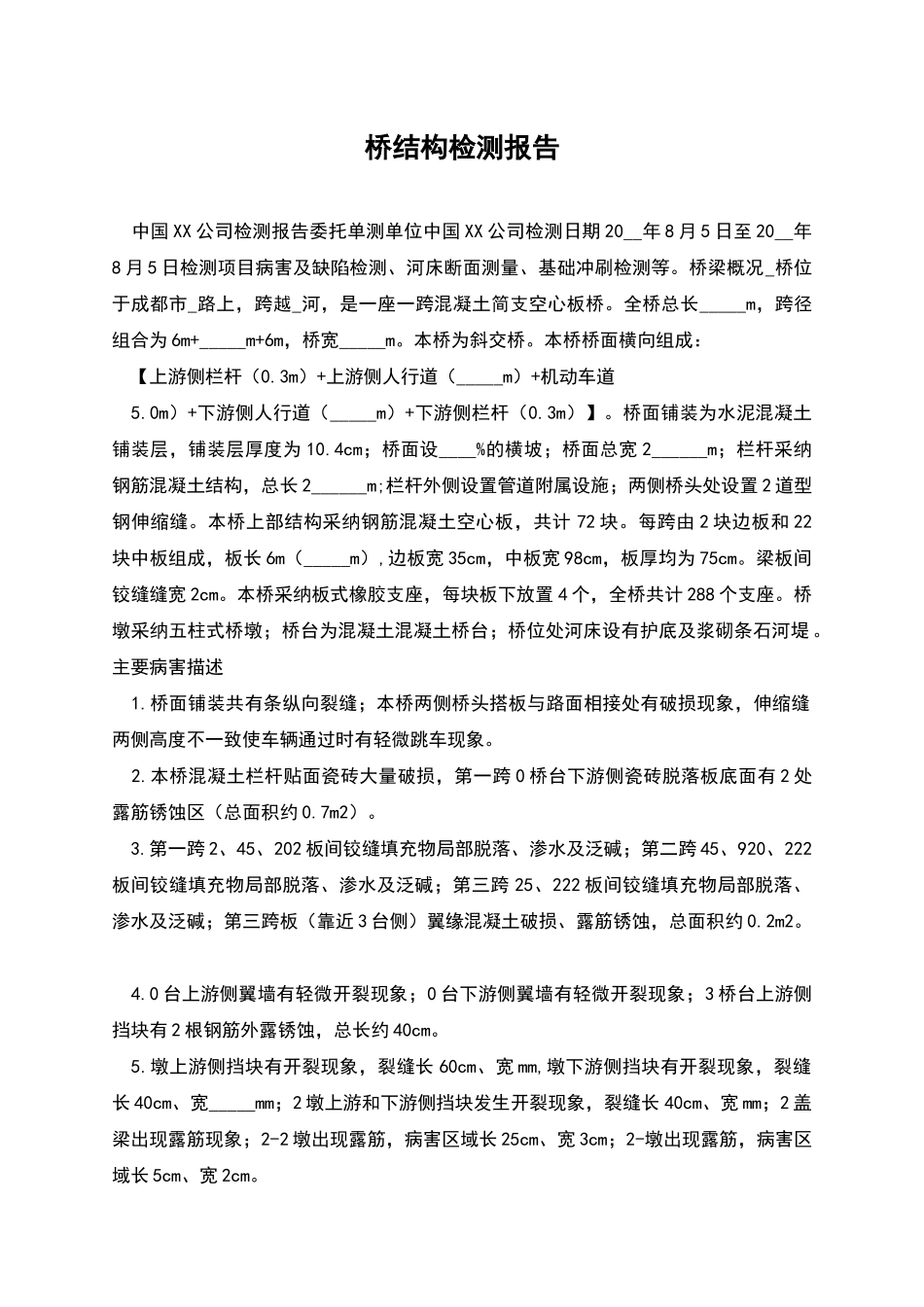

桥结构检测报告_第1页
1/17

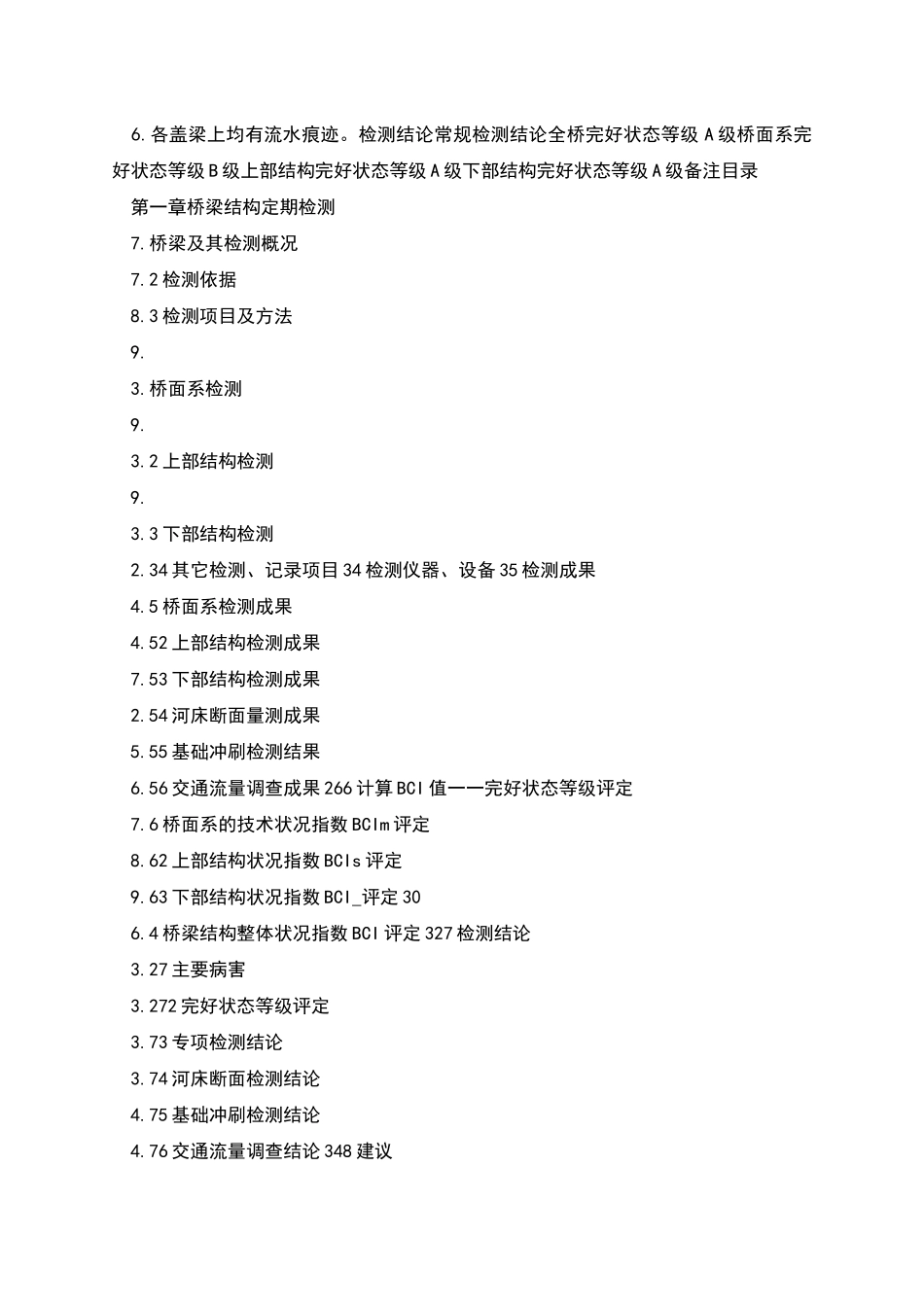

桥结构检测报告_第2页
2/17

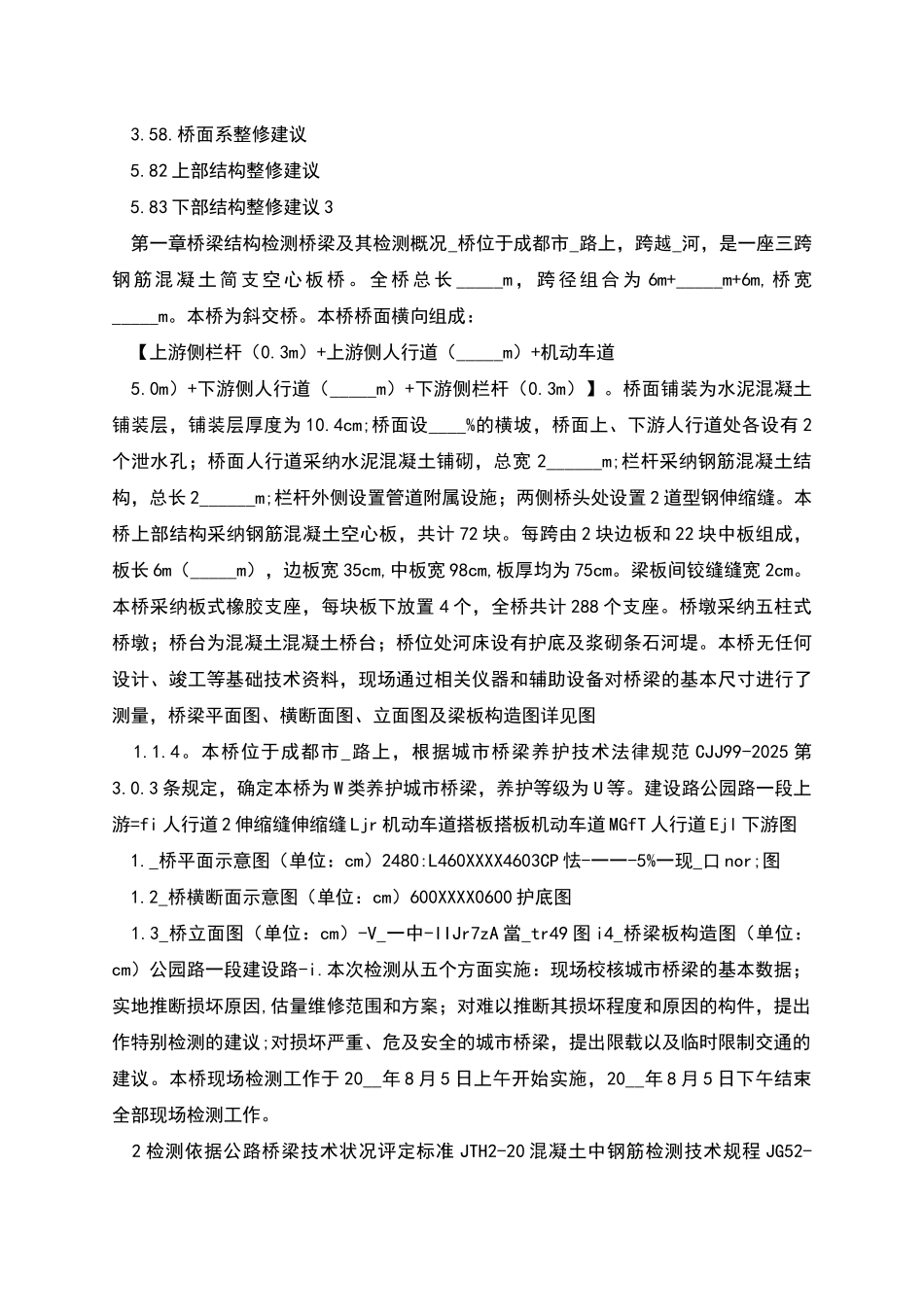

桥结构检测报告_第3页
3/17
桥结构检测报告 中国 XX 公司检测报告委托单测单位中国 XX 公司检测日期 20__年 8 月 5 日至 20__年8 月 5 日检测项目病害及缺陷检测、河床断面测量、基础冲刷检测等。桥梁概况_桥位于成都市_路上,跨越_河,是一座一跨混凝土简支空心板桥。全桥总长_____m,跨径组合为 6m+_____m+6m,桥宽_____m。本桥为斜交桥。本桥桥面横向组成: 【上游侧栏杆(0.3m)+上游侧人行道(_____m)+机动车道 5.0m)+下游侧人行道(_____m)+下游侧栏杆(0.3m)】。桥面铺装为水泥混凝土铺装层,铺装层厚度为 10.4cm;桥面设____%的横坡;桥面总宽 2______m;栏杆采纳钢筋混凝土结构,总长 2______m;栏杆外侧设置管道附属设施;两侧桥头处设置 2 道型钢伸缩缝。本桥上部结构采纳钢筋混凝土空心板,共计 72 块。每跨由 2 块边板和 22块中板组成,板长 6m(_____m),边板宽 35cm,中板宽 98cm,板厚均为 75cm。梁板间铰缝缝宽 2cm。本桥采纳板式橡胶支座,每块板下放置 4 个,全桥共计 288 个支座。桥墩采纳五柱式桥墩;桥台为混凝土混凝土桥台;桥位处河床设有护底及浆砌条石河堤 。主要病害描述 1.桥面铺装共有条纵向裂缝;本桥两侧桥头搭板与路面相接处有破损现象,伸缩缝两侧高度不一致使车辆通过时有轻微跳车现象。 2.本桥混凝土栏杆贴面瓷砖大量破损,第一跨 0 桥台下游侧瓷砖脱落板底面有 2 处露筋锈蚀区(总面积约 0.7m2)。 3.第一跨 2、45、202 板间铰缝填充物局部脱落、渗水及泛碱;第二跨 45、920、222板间铰缝填充物局部脱落、渗水及泛碱;第三跨 25、222 板间铰缝填充物局部脱落、渗水及泛碱;第三跨板(靠近 3 台侧)翼缘混凝土破损、露筋锈蚀,总面积约 0.2m2。 4.0 台上游侧翼墙有轻微开裂现象;0 台下游侧翼墙有轻微开裂现象;3 桥台上游侧挡块有 2 根钢筋外露锈蚀,总长约 40cm。 5.墩上游侧挡块有开裂现象,裂缝长 60cm、宽 mm,墩下游侧挡块有开裂现象,裂缝长 40cm、宽_____mm;2 墩上游和下游侧挡块发生开裂现象,裂缝长 40cm、宽 mm;2 盖梁出现露筋现象;2-2 墩出现露筋,病害区域长 25cm、宽 3cm;2-墩出现露筋,病害区域长 5cm、宽 2cm。 6.各盖梁上均有流水痕迹。检测结论常规检测结论全桥完好状态等级 A 级桥面系完好状态等级 B 级上部结构完好状态等级 A 级下部结构完好状态等级 A 级备注目录 第一章桥梁结构定期检测 7.桥梁及其检测概况 7.2 检...
