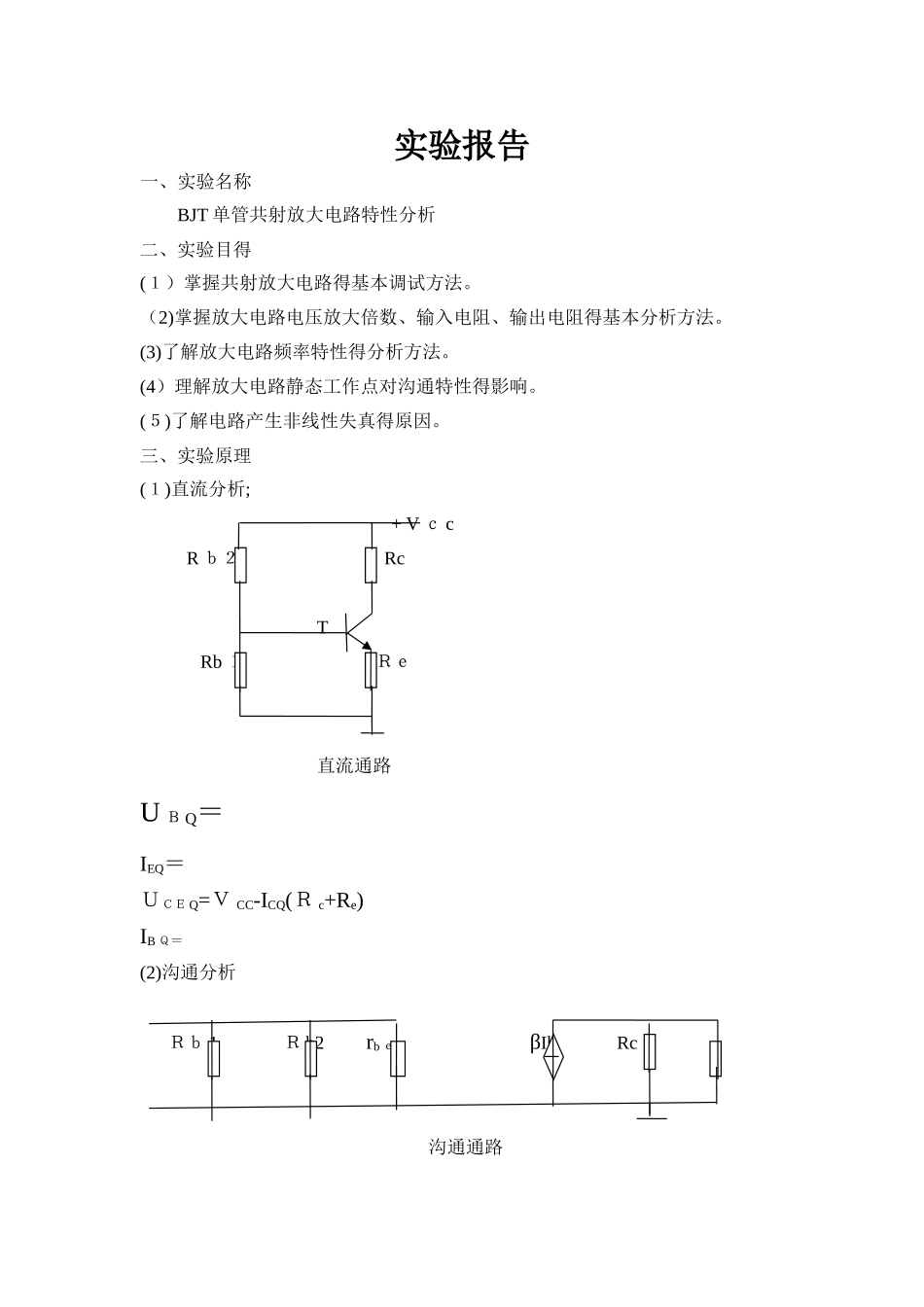

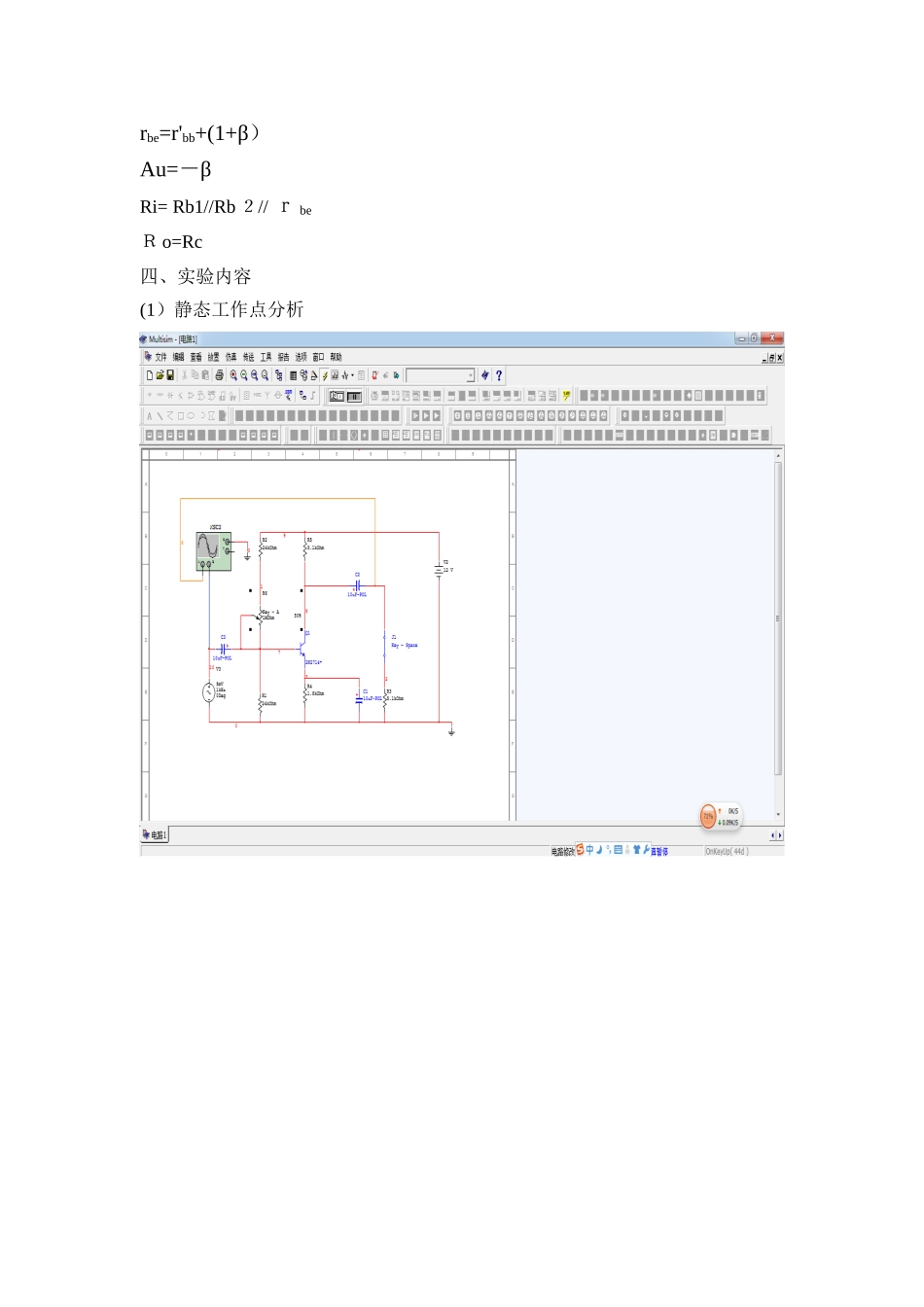

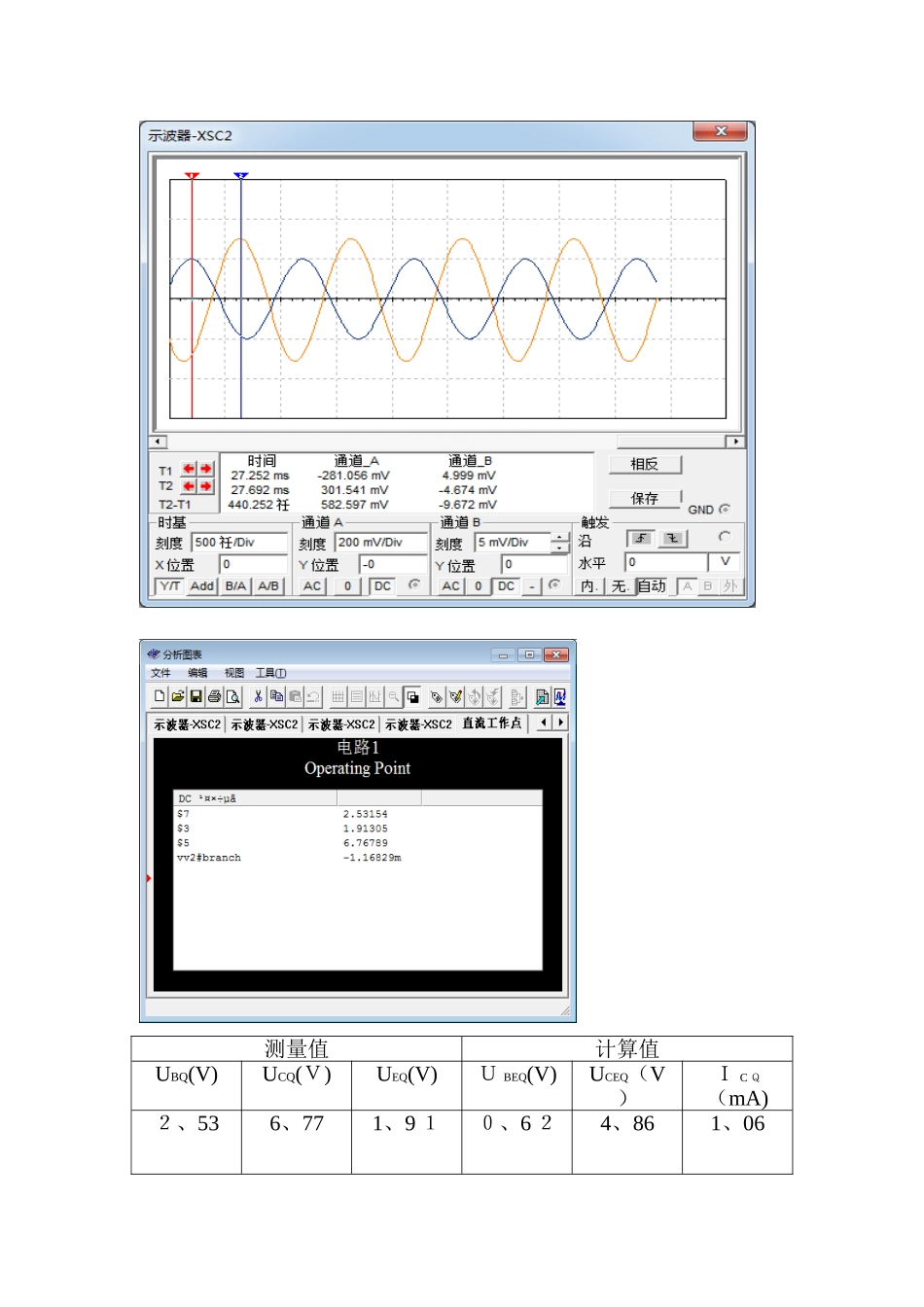

实验报告一、实验名称BJT 单管共射放大电路特性分析二、实验目得(１）掌握共射放大电路得基本调试方法。（2)掌握放大电路电压放大倍数、输入电阻、输出电阻得基本分析方法。(3)了解放大电路频率特性得分析方法。(4）理解放大电路静态工作点对沟通特性得影响。(５)了解电路产生非线性失真得原因。三、实验原理(１)直流分析; + V ｃ c R ｂ２ Rc T Rb １ Ｒｅ 直流通路U Ｂ Q＝IEQ＝ ＵＣＥ Q=Ｖ CC-ICQ(Ｒ c+Re)IB Ｑ＝(2)沟通分析Ｒｂ 1 Ｒ b2 rb ｅ βIb Rc 沟通通路rbe=r'bb+(1+β）Au=－βRi= Rb1//Rb ２// ｒ beＲ o=Rc四、实验内容(1）静态工作点分析 测量值计算值UBQ(V)UCQ(Ｖ)UEQ(V)Ｕ BEQ(V)UCEQ（V）Ｉ C Ｑ（mA)２、536、771、9 １０、6 ２4、861、06计算值:UBEQ＝UBQ-Ｕ EQ=2、５ 3-1、91＝０、6 ２ V UCEQ=Ｕ CQ-Ｕ EQ=6、77-1、91=4、86V ICQ≈I Ｅ Q＝＝１、91/1、8=１、06m Ａ(2)电压放大倍数测量在放大电路输入端加入频率为 1K Ｈ Z，有效值为 5mV 得正弦信号ｕ i,同时用示波器观察放大电路输出电压ｕ o 得波形。在 uo 波形不失真得条件下,测量当 RL＝5、1KΩ 与开路时得 Ui 与 UO 值,计算电压放大倍数 Au。Ｒ L(KΩ)测量值计算值Ui（mV)U ｏ(mV)Au5、14、999－３ 01、5 ４-6 ０、32计算值：AU=＝－30 １、5 ４/４、9 ９ 9=－60、3 ２(３)共射放大电路波形失真分析截止失真：接通信号源与直流电源,改变滑动变阻器为原阻值 75%使波形出现截止失真饱与失真:适当增大输入电压,并改变滑动变阻器为原阻值５%波形出现饱与失真 五、实验结论(1)在波形上,可以读出输入与输出电压得峰值，从而求出增益 A ｕ。同时发现,输入输出电压相位相反。（２）放大器在线性工作范围内,可以将信号不失真地放大,超过这个线性范围后，其输出信号将产生非线性失真。要得到不失真得放大效果,必须设置合适得静态工作点。
