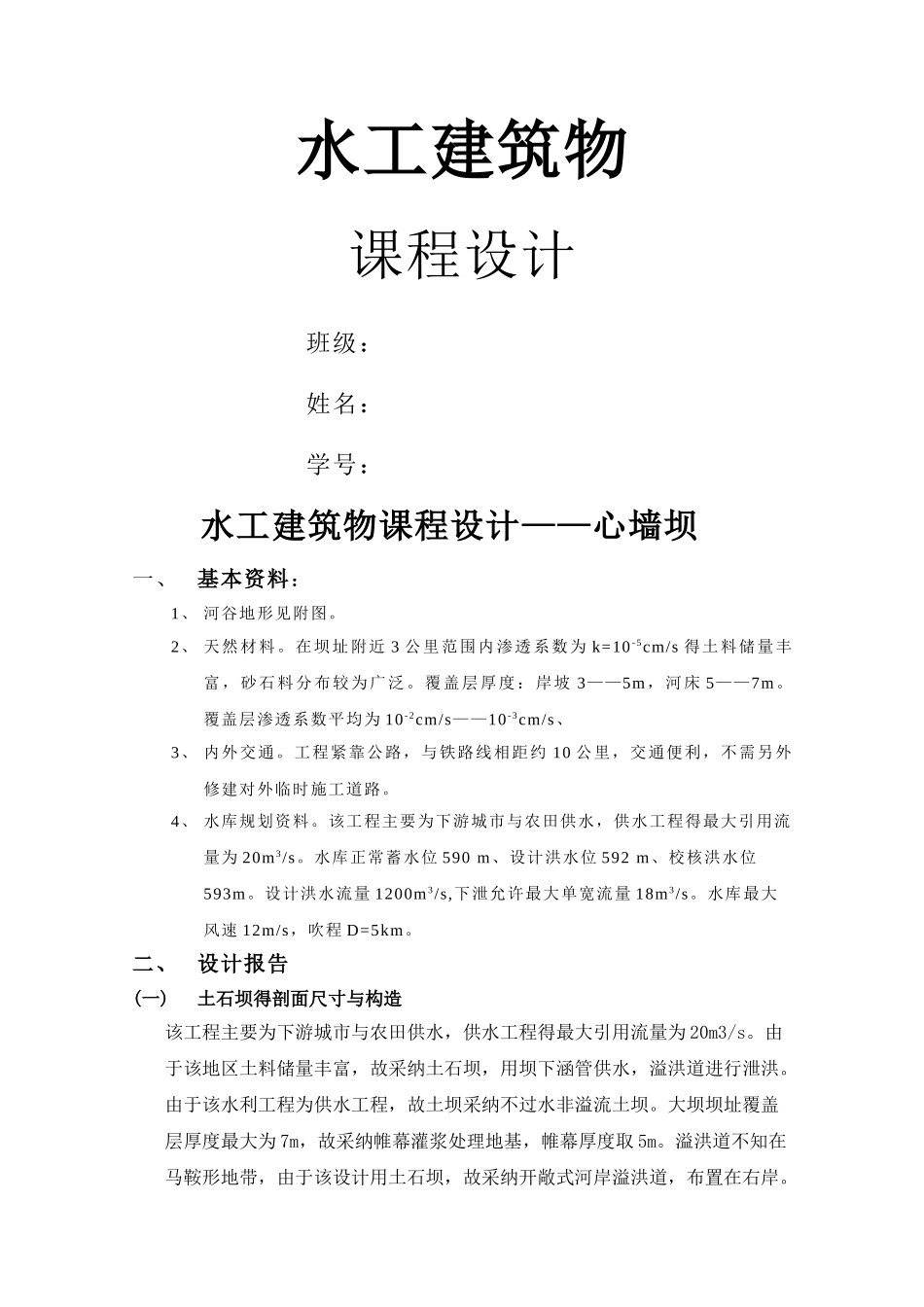

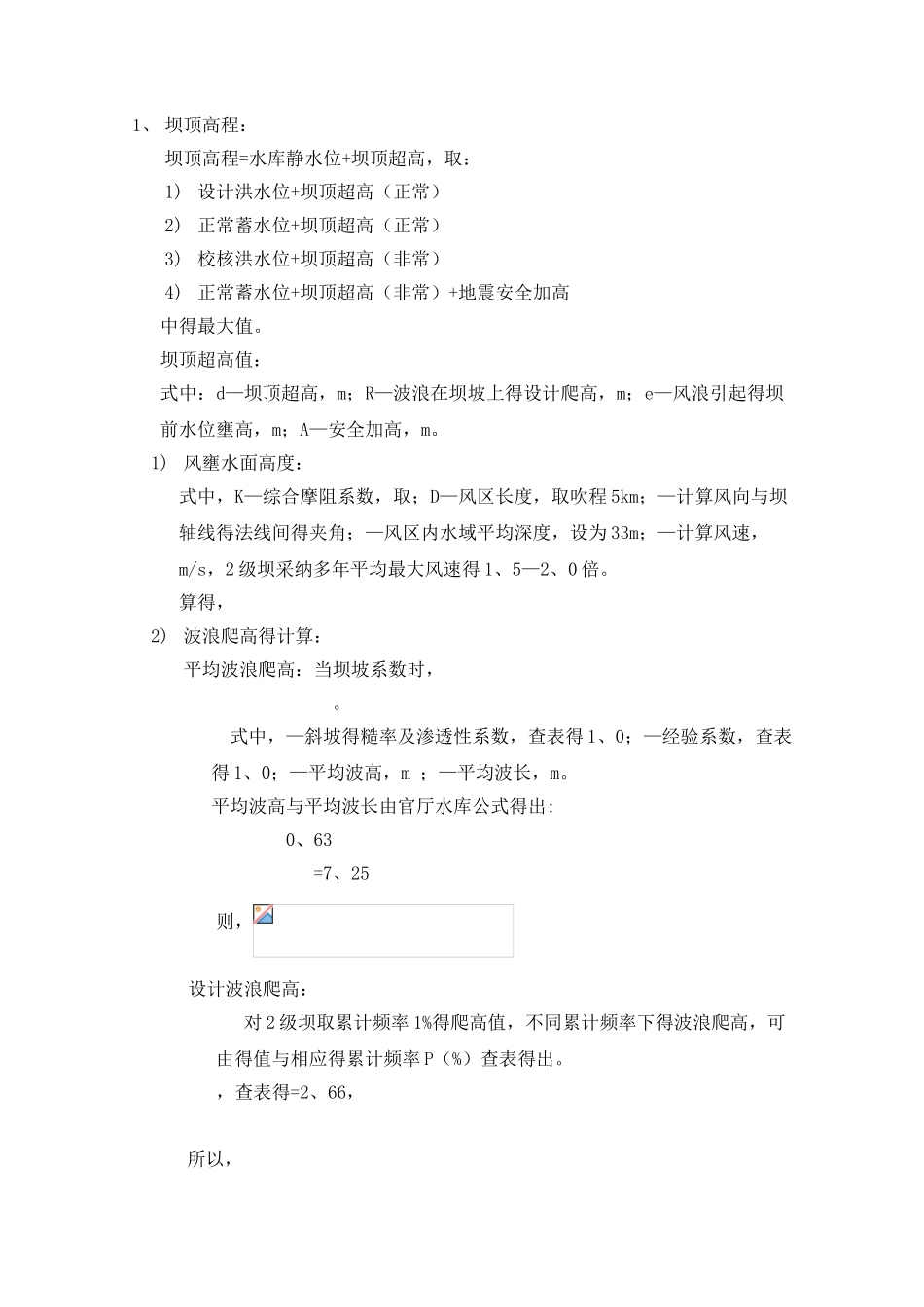

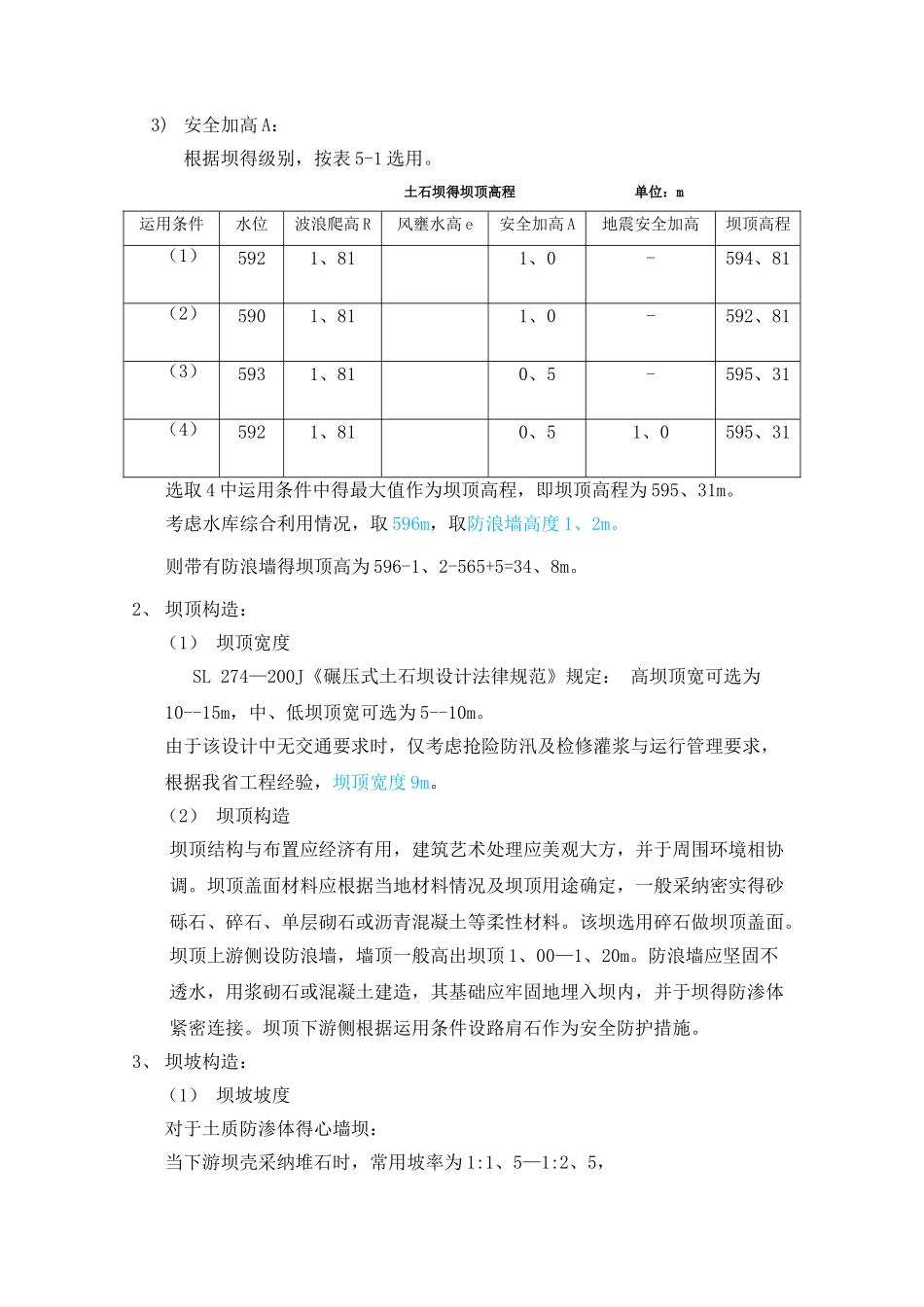

水工建筑物课程设计班级： 姓名： 学号： 水工建筑物课程设计——心墙坝一、基本资料：1、 河谷地形见附图。2、 天然材料。在坝址附近 3 公里范围内渗透系数为 k=10 - 5cm/s 得土料储量丰富，砂石料分布较为广泛。覆盖层厚度：岸坡 3——5m，河床 5——7m。覆盖层渗透系数平均为 10 - 2cm/s——10 - 3cm/s、3、 内外交通。工程紧靠公路，与铁路线相距约 10 公里，交通便利，不需另外修建对外临时施工道路。4、 水库规划资料。该工程主要为下游城市与农田供水，供水工程得最大引用流量为 20m 3/s。水库正常蓄水位 590 m、设计洪水位 592 m、校核洪水位593m。设计洪水流量 1200m 3/s,下泄允许最大单宽流量 18m 3/s。水库最大风速 12m/s，吹程 D=5km。二、设计报告(一)土石坝得剖面尺寸与构造该工程主要为下游城市与农田供水，供水工程得最大引用流量为 20m3/s。由于该地区土料储量丰富，故采纳土石坝，用坝下涵管供水，溢洪道进行泄洪。由于该水利工程为供水工程，故土坝采纳不过水非溢流土坝。大坝坝址覆盖层厚度最大为 7m，故采纳帷幕灌浆处理地基，帷幕厚度取 5m。溢洪道不知在马鞍形地带，由于该设计用土石坝，故采纳开敞式河岸溢洪道，布置在右岸。1、 坝顶高程：坝顶高程=水库静水位+坝顶超高，取：1) 设计洪水位+坝顶超高（正常）2) 正常蓄水位+坝顶超高（正常）3) 校核洪水位+坝顶超高（非常）4) 正常蓄水位+坝顶超高（非常）+地震安全加高中得最大值。 坝顶超高值： 式中：d—坝顶超高，m；R—波浪在坝坡上得设计爬高，m；e—风浪引起得坝前水位壅高，m；A—安全加高，m。1) 风壅水面高度： 式中，K—综合摩阻系数，取；D—风区长度，取吹程 5km；—计算风向与坝轴线得法线间得夹角；—风区内水域平均深度，设为 33m；—计算风速，m/s，2 级坝采纳多年平均最大风速得 1、5—2、0 倍。 算得，2) 波浪爬高得计算：平均波浪爬高：当坝坡系数时，。式中，—斜坡得糙率及渗透性系数，查表得 1、0；—经验系数，查表得 1、0；—平均波高，m ；—平均波长，m。平均波高与平均波长由官厅水库公式得出: 0、63 =7、25 则， 设计波浪爬高：对 2 级坝取累计频率 1%得爬高值，不同累计频率下得波浪爬高，可由得值与相应得累计频率 P（%）查表得出。 ，查表得=2、66，所以，3) 安全加高 A：根据坝得级别，按表 5-1 选用。 土石坝得坝顶高程 单位：m运用条件水位波浪爬高 R风壅水...
