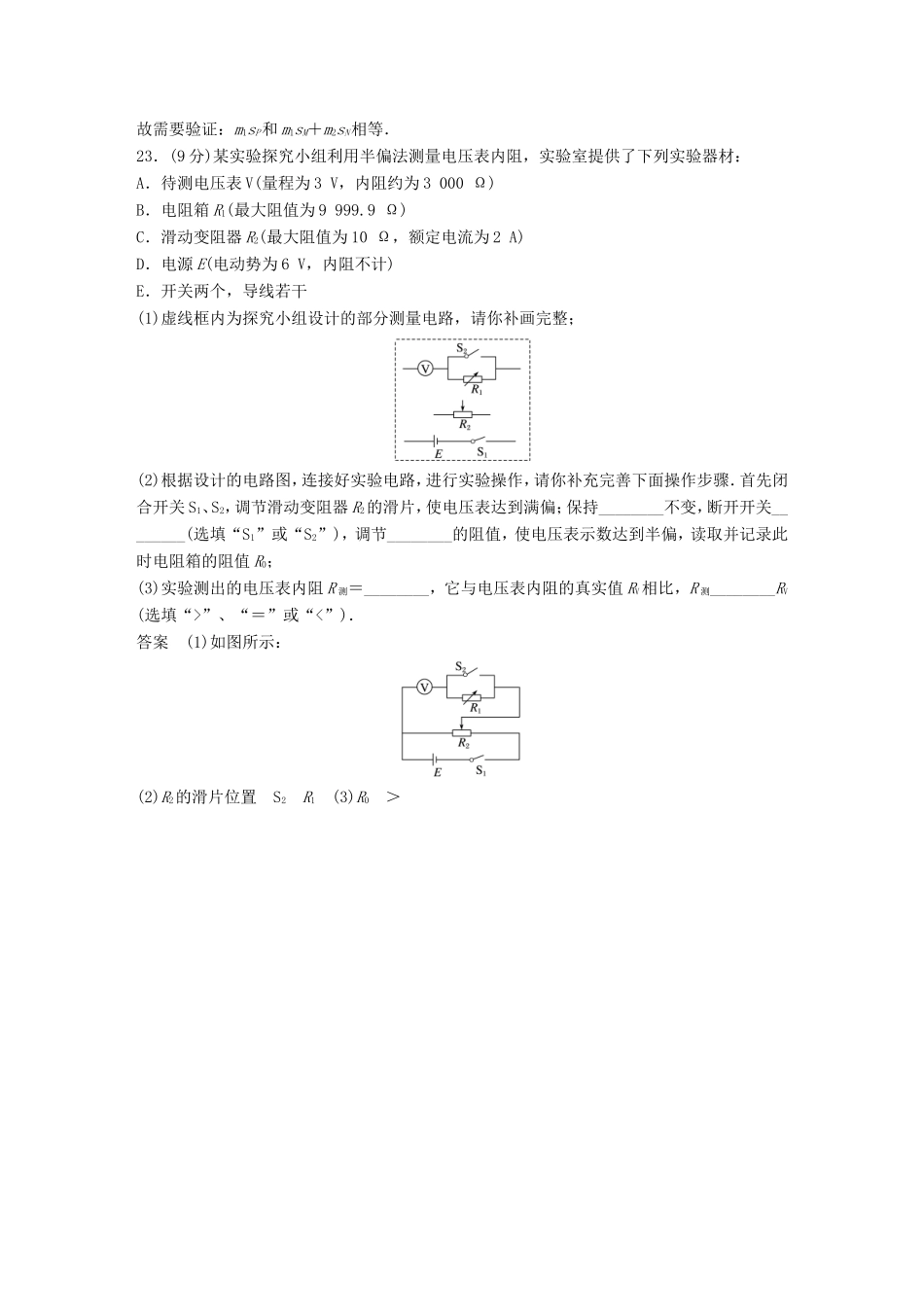

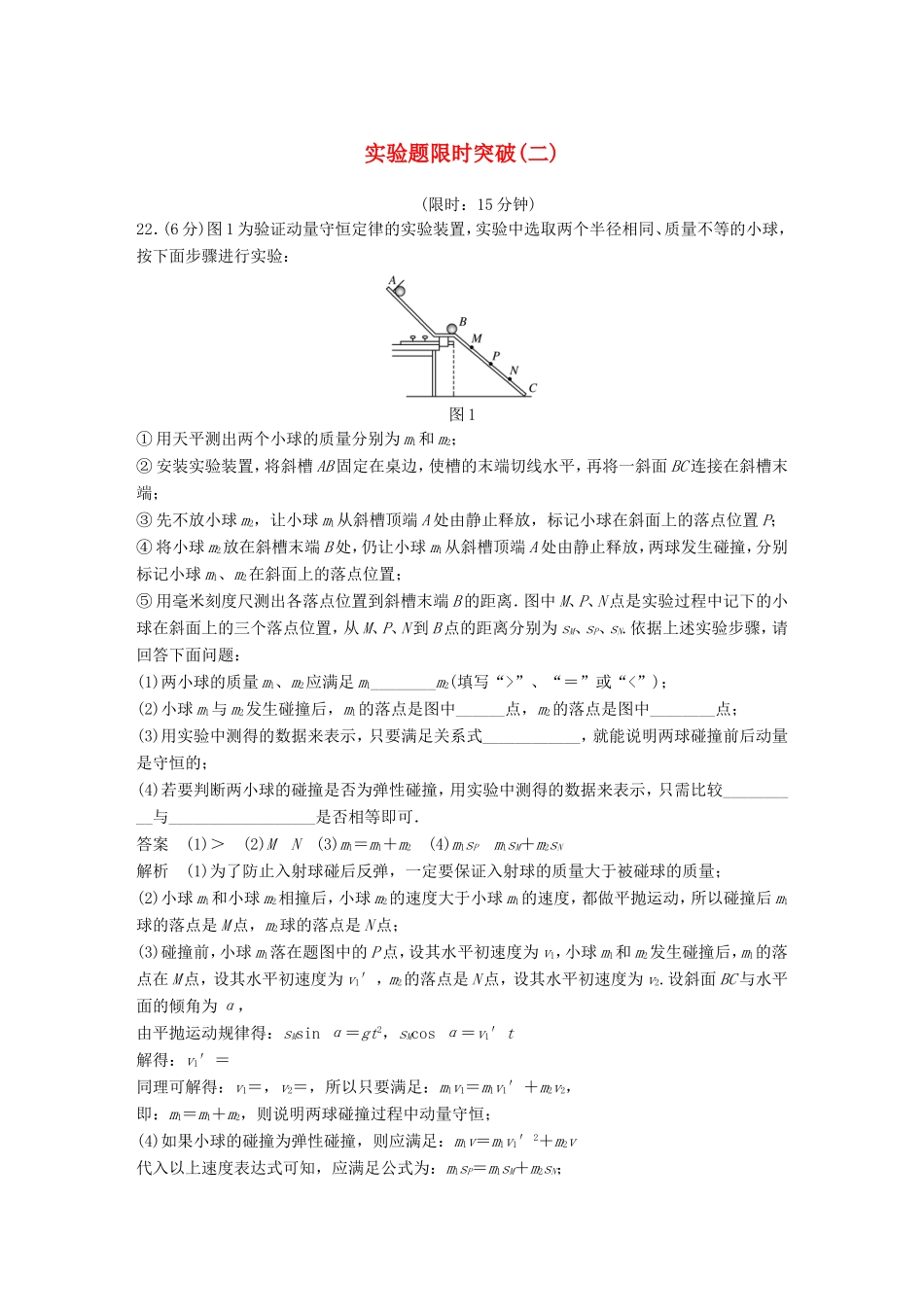

实验题限时突破(二)(限时：15分钟)22．(6分)图1为验证动量守恒定律的实验装置，实验中选取两个半径相同、质量不等的小球，按下面步骤进行实验：图1①用天平测出两个小球的质量分别为m1和m2；②安装实验装置，将斜槽AB固定在桌边，使槽的末端切线水平，再将一斜面BC连接在斜槽末端；③先不放小球m2，让小球m1从斜槽顶端A处由静止释放，标记小球在斜面上的落点位置P；④将小球m2放在斜槽末端B处，仍让小球m1从斜槽顶端A处由静止释放，两球发生碰撞，分别标记小球m1、m2在斜面上的落点位置；⑤用毫米刻度尺测出各落点位置到斜槽末端B的距离．图中M、P、N点是实验过程中记下的小球在斜面上的三个落点位置，从M、P、N到B点的距离分别为sM、sP、sN.依据上述实验步骤，请回答下面问题：(1)两小球的质量m1、m2应满足m1________m2(填写“>”、“＝”或“<”)；(2)小球m1与m2发生碰撞后，m1的落点是图中______点，m2的落点是图中________点；(3)用实验中测得的数据来表示，只要满足关系式____________，就能说明两球碰撞前后动量是守恒的；(4)若要判断两小球的碰撞是否为弹性碰撞，用实验中测得的数据来表示，只需比较__________与__________________是否相等即可．答案(1)＞(2)MN(3)m1＝m1＋m2(4)m1sPm1sM＋m2sN解析(1)为了防止入射球碰后反弹，一定要保证入射球的质量大于被碰球的质量；(2)小球m1和小球m2相撞后，小球m2的速度大于小球m1的速度，都做平抛运动，所以碰撞后m1球的落点是M点，m2球的落点是N点；(3)碰撞前，小球m1落在题图中的P点，设其水平初速度为v1，小球m1和m2发生碰撞后，m1的落点在M点，设其水平初速度为v1′，m2的落点是N点，设其水平初速度为v2.设斜面BC与水平面的倾角为α，由平抛运动规律得：sMsinα＝gt2，sMcosα＝v1′t解得：v1′＝同理可解得：v1＝，v2＝，所以只要满足：m1v1＝m1v1′＋m2v2，即：m1＝m1＋m2，则说明两球碰撞过程中动量守恒；(4)如果小球的碰撞为弹性碰撞，则应满足：m1v＝m1v1′2＋m2v代入以上速度表达式可知，应满足公式为：m1sP＝m1sM＋m2sN；故需要验证：m1sP和m1sM＋m2sN相等．23．(9分)某实验探究小组利用半偏法测量电压表内阻，实验室提供了下列实验器材：A．待测电压表V(量程为3V，内阻约为3000Ω)B．电阻箱R1(最大阻值为9999.9Ω)C．滑动变阻器R2(最大阻值为10Ω，额定电流为2A)D．电源E(电动势为6V，内阻不计)E．开关两个，导线若干(1)虚线框内为探究小组设计的部分测量电路，请你补画完整；(2)根据设计的电路图，连接好实验电路，进行实验操作，请你补充完善下面操作步骤．首先闭合开关S1、S2，调节滑动变阻器R2的滑片，使电压表达到满偏；保持________不变，断开开关________(选填“S1”或“S2”)，调节________的阻值，使电压表示数达到半偏，读取并记录此时电阻箱的阻值R0；(3)实验测出的电压表内阻R测＝________，它与电压表内阻的真实值RV相比，R测________RV(选填“>”、“＝”或“<”)．答案(1)如图所示：(2)R2的滑片位置S2R1(3)R0＞
