高考物理总复习 考前三个月 实验题限时突破（三）试题VIP免费

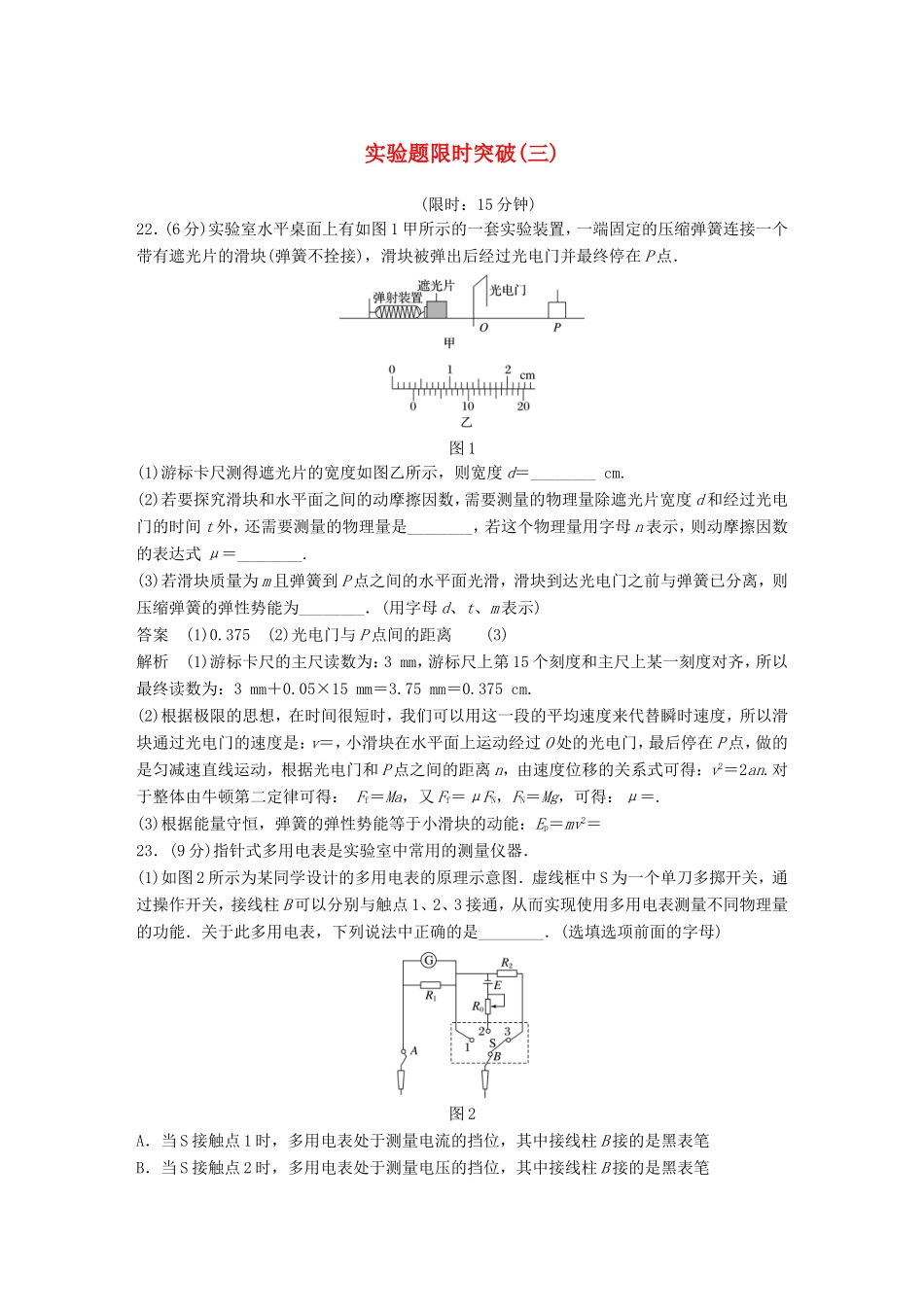

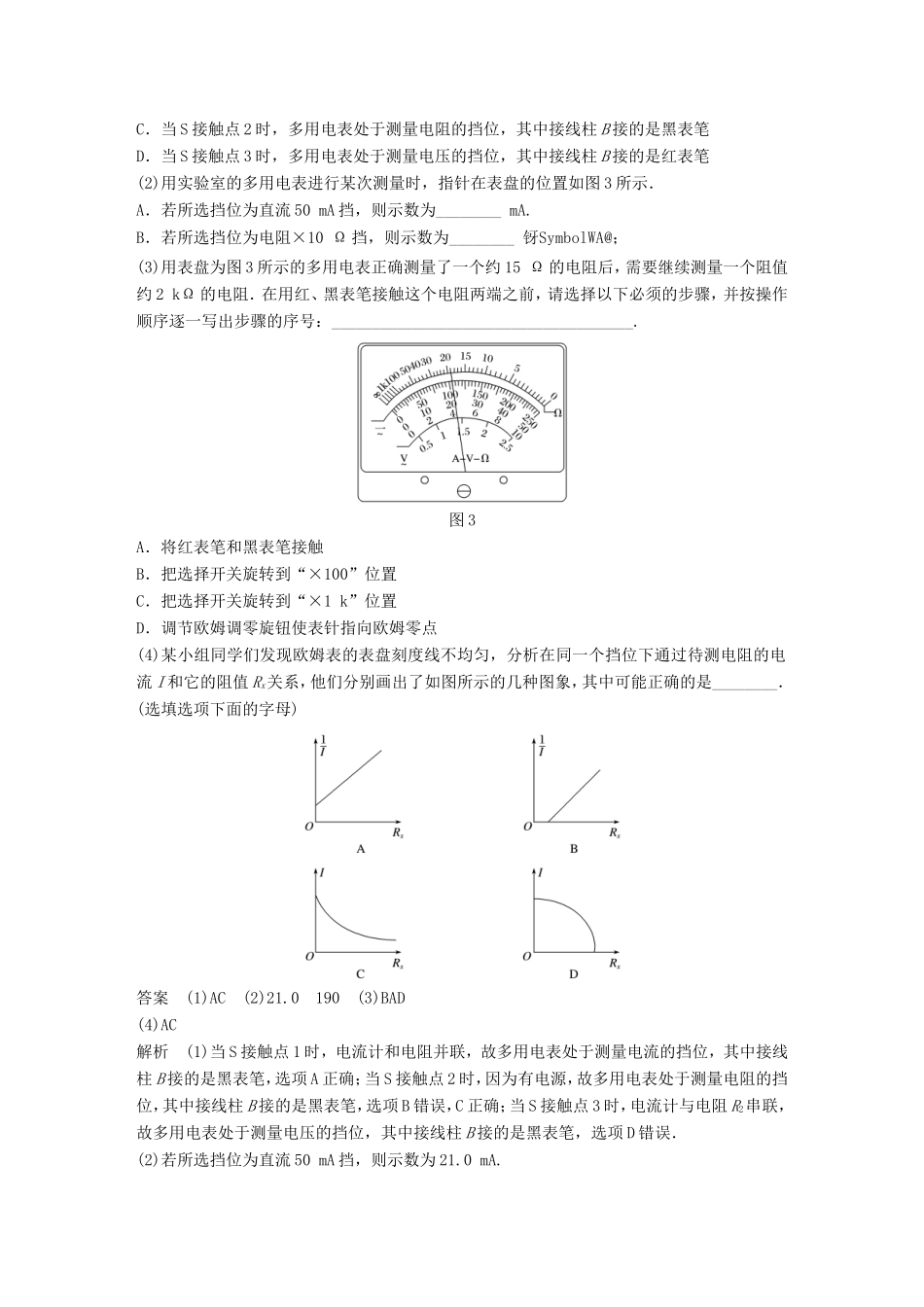

实验题限时突破(三)(限时：15分钟)22．(6分)实验室水平桌面上有如图1甲所示的一套实验装置，一端固定的压缩弹簧连接一个带有遮光片的滑块(弹簧不拴接)，滑块被弹出后经过光电门并最终停在P点．图1(1)游标卡尺测得遮光片的宽度如图乙所示，则宽度d＝________cm.(2)若要探究滑块和水平面之间的动摩擦因数，需要测量的物理量除遮光片宽度d和经过光电门的时间t外，还需要测量的物理量是________，若这个物理量用字母n表示，则动摩擦因数的表达式μ＝________.(3)若滑块质量为m且弹簧到P点之间的水平面光滑，滑块到达光电门之前与弹簧已分离，则压缩弹簧的弹性势能为________．(用字母d、t、m表示)答案(1)0.375(2)光电门与P点间的距离(3)解析(1)游标卡尺的主尺读数为：3mm，游标尺上第15个刻度和主尺上某一刻度对齐，所以最终读数为：3mm＋0.05×15mm＝3.75mm＝0.375cm.(2)根据极限的思想，在时间很短时，我们可以用这一段的平均速度来代替瞬时速度，所以滑块通过光电门的速度是：v＝，小滑块在水平面上运动经过O处的光电门，最后停在P点，做的是匀减速直线运动，根据光电门和P点之间的距离n，由速度位移的关系式可得：v2＝2an.对于整体由牛顿第二定律可得：Ff＝Ma，又Ff＝μFN，FN＝Mg，可得：μ＝.(3)根据能量守恒，弹簧的弹性势能等于小滑块的动能：Ep＝mv2＝23．(9分)指针式多用电表是实验室中常用的测量仪器．(1)如图2所示为某同学设计的多用电表的原理示意图．虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的功能．关于此多用电表，下列说法中正确的是________．(选填选项前面的字母)图2A．当S接触点1时，多用电表处于测量电流的挡位，其中接线柱B接的是黑表笔B．当S接触点2时，多用电表处于测量电压的挡位，其中接线柱B接的是黑表笔C．当S接触点2时，多用电表处于测量电阻的挡位，其中接线柱B接的是黑表笔D．当S接触点3时，多用电表处于测量电压的挡位，其中接线柱B接的是红表笔(2)用实验室的多用电表进行某次测量时，指针在表盘的位置如图3所示．A．若所选挡位为直流50mA挡，则示数为________mA.B．若所选挡位为电阻×10Ω挡，则示数为________SymbolWA@；(3)用表盘为图3所示的多用电表正确测量了一个约15Ω的电阻后，需要继续测量一个阻值约2kΩ的电阻．在用红、黑表笔接触这个电阻两端之前，请选择以下必须的步骤，并按操作顺序逐一写出步骤的序号：_____________________________________.图3A．将红表笔和黑表笔接触B．把选择开关旋转到“×100”位置C．把选择开关旋转到“×1k”位置D．调节欧姆调零旋钮使表针指向欧姆零点(4)某小组同学们发现欧姆表的表盘刻度线不均匀，分析在同一个挡位下通过待测电阻的电流I和它的阻值Rx关系，他们分别画出了如图所示的几种图象，其中可能正确的是________．(选填选项下面的字母)答案(1)AC(2)21.0190(3)BAD(4)AC解析(1)当S接触点1时，电流计和电阻并联，故多用电表处于测量电流的挡位，其中接线柱B接的是黑表笔，选项A正确；当S接触点2时，因为有电源，故多用电表处于测量电阻的挡位，其中接线柱B接的是黑表笔，选项B错误，C正确；当S接触点3时，电流计与电阻R2串联，故多用电表处于测量电压的挡位，其中接线柱B接的是黑表笔，选项D错误．(2)若所选挡位为直流50mA挡，则示数为21.0mA.若所选挡位为电阻×10Ω挡，则示数为19×10Ω＝190Ω；(3)用表盘为题图所示的多用电表正确测量了一个约15Ω的电阻后，需要继续测量一个阻值约2kΩ的电阻．在用红、黑表笔接触这个电阻两端之前，首先把选择开关旋转到“×100”位置，然后将红表笔和黑表笔接触，调节欧姆调零旋钮使表针指向欧姆零点，即步骤为：BAD.(4)根据闭合电路的欧姆定律可得：I＝，则＝＋Rx，即－Rx是直线且在纵轴上有截距，选项A正确，B错误；根据I＝结合数学知识可知，图线C正确，D错误．
