江宁校区图书馆网络系统集成

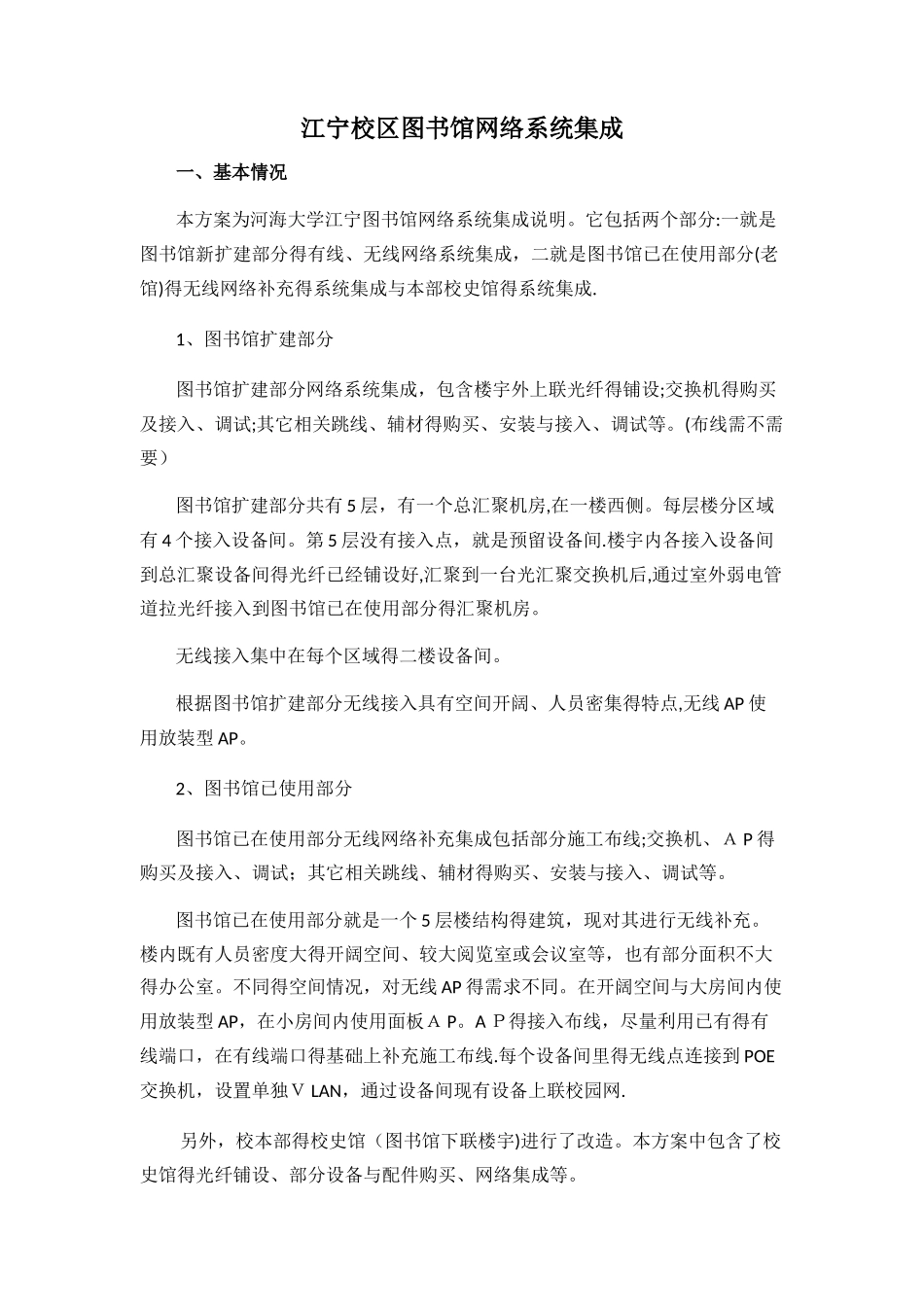

江宁校区图书馆网络系统集成_第1页
1/15

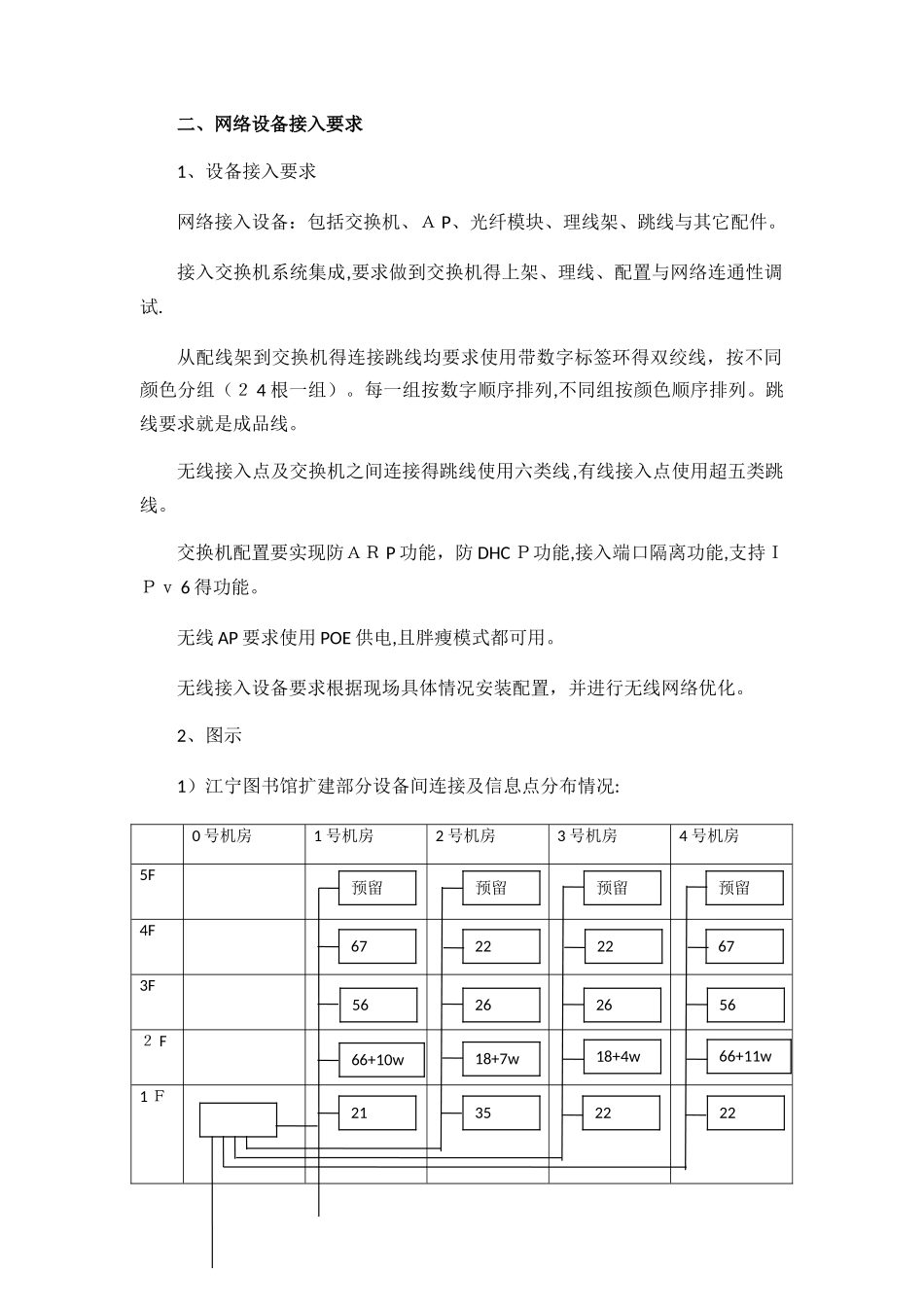

江宁校区图书馆网络系统集成_第2页
2/15

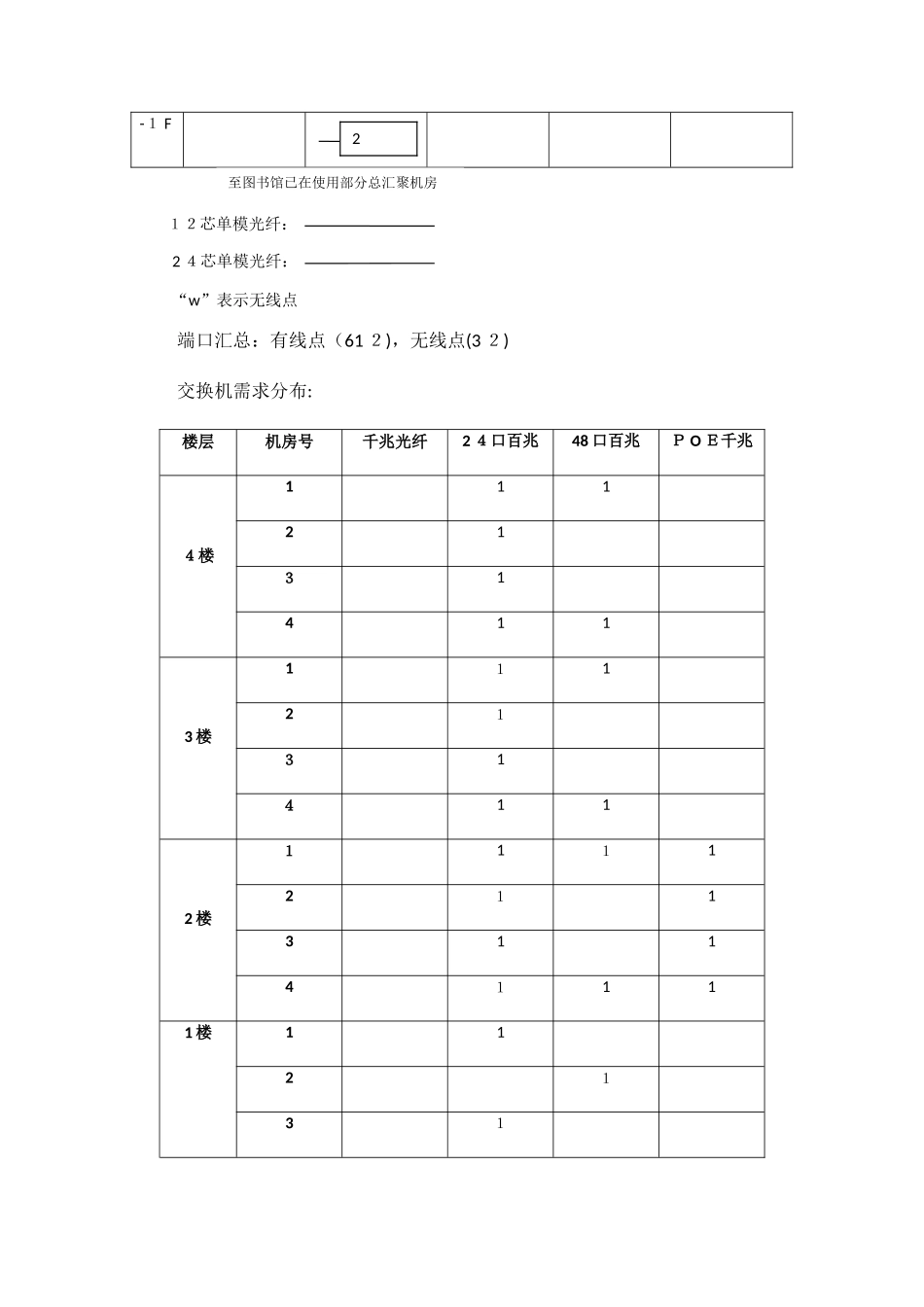

江宁校区图书馆网络系统集成_第3页
3/15
江宁校区图书馆网络系统集成一、基本情况本方案为河海大学江宁图书馆网络系统集成说明。它包括两个部分:一就是图书馆新扩建部分得有线、无线网络系统集成,二就是图书馆已在使用部分(老馆)得无线网络补充得系统集成与本部校史馆得系统集成.1、图书馆扩建部分图书馆扩建部分网络系统集成,包含楼宇外上联光纤得铺设;交换机得购买及接入、调试;其它相关跳线、辅材得购买、安装与接入、调试等。(布线需不需要)图书馆扩建部分共有 5 层,有一个总汇聚机房,在一楼西侧。每层楼分区域有 4 个接入设备间。第 5 层没有接入点,就是预留设备间.楼宇内各接入设备间到总汇聚设备间得光纤已经铺设好,汇聚到一台光汇聚交换机后,通过室外弱电管道拉光纤接入到图书馆已在使用部分得汇聚机房。无线接入集中在每个区域得二楼设备间。根据图书馆扩建部分无线接入具有空间开阔、人员密集得特点,无线 AP 使用放装型 AP。2、图书馆已使用部分图书馆已在使用部分无线网络补充集成包括部分施工布线;交换机、A P 得购买及接入、调试;其它相关跳线、辅材得购买、安装与接入、调试等。图书馆已在使用部分就是一个 5 层楼结构得建筑,现对其进行无线补充。楼内既有人员密度大得开阔空间、较大阅览室或会议室等,也有部分面积不大得办公室。不同得空间情况,对无线 AP 得需求不同。在开阔空间与大房间内使用放装型 AP,在小房间内使用面板A P。A P得接入布线,尽量利用已有得有线端口,在有线端口得基础上补充施工布线.每个设备间里得无线点连接到 POE交换机,设置单独V LAN,通过设备间现有设备上联校园网. 另外,校本部得校史馆(图书馆下联楼宇)进行了改造。本方案中包含了校史馆得光纤铺设、部分设备与配件购买、网络集成等。二、网络设备接入要求1、设备接入要求网络接入设备:包括交换机、A P、光纤模块、理线架、跳线与其它配件。接入交换机系统集成,要求做到交换机得上架、理线、配置与网络连通性调试.从配线架到交换机得连接跳线均要求使用带数字标签环得双绞线,按不同颜色分组(2 4 根一组)。每一组按数字顺序排列,不同组按颜色顺序排列。跳线要求就是成品线。无线接入点及交换机之间连接得跳线使用六类线,有线接入点使用超五类跳线。交换机配置要实现防AR P 功能,防 DHC P功能,接入端口隔离功能,支持IPv 6 得功能。无线 AP 要求使用 POE 供电,且胖瘦模式都可用。无线接入设备要求根据现场具体情况安装配置,并进...
