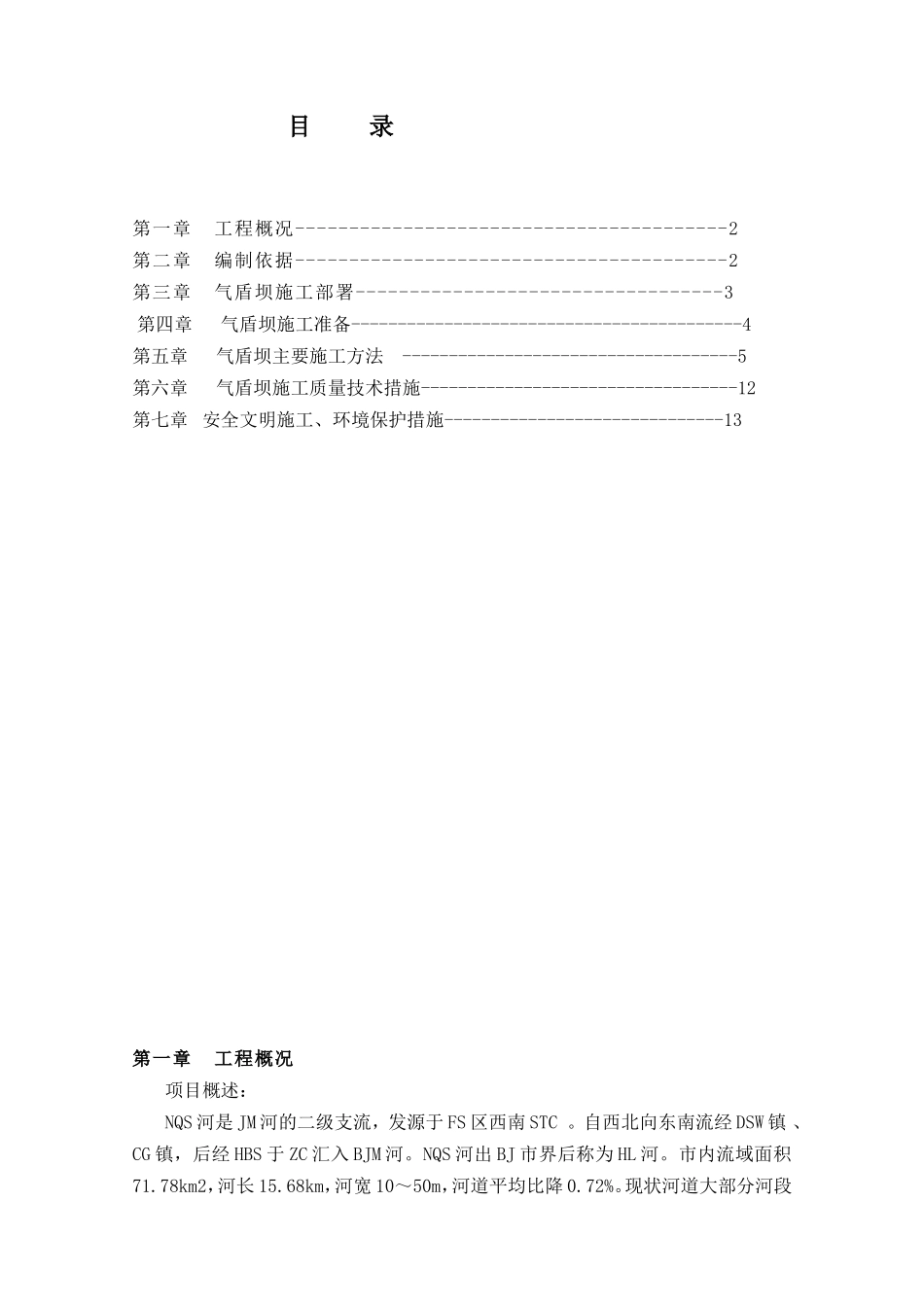

目录第一章工程概况----------------------------------------2第二章编制依据----------------------------------------2第三章气盾坝施工部署----------------------------------3第四章气盾坝施工准备------------------------------------------4第五章气盾坝主要施工方法------------------------------------5第六章气盾坝施工质量技术措施----------------------------------12第七章安全文明施工、环境保护措施------------------------------13第一章工程概况项目概述：NQS河是JM河的二级支流，发源于FS区西南STC。自西北向东南流经DSW镇、CG镇，后经HBS于ZC汇入BJM河。NQS河出BJ市界后称为HL河。市内流域面积71.78km2，河长15.68km，河宽10～50m，河道平均比降0.72%。现状河道大部分河段不足5年一遇洪水标准。本次河道治理范围为：从STC至NQS河出BJ市境，全长15.6km。主要工程内容河道疏挖、新挖河槽、堤防填筑、新建跌水、巡河道路、改建桥梁、新建雨水口、铺设截污管线以及景观绿化、管线改移等工程。本标段为FS区NQS河治理工程第*标段BBD桥下游770m（桩号11+500；该处为CG镇、DSW镇交界）至SMC东侧300m（桩号13+700），总治理长度2.2km。南泉水河双磨村新建气盾坝工程属于新增加的工程项目，位于河道桩位13+173.74至13+237.74之间，沿河道纵向长度64m、宽64m,气盾坝挡水高度2m,基础落于卵石层，持力层承载力300kpa,气盾坝基础①上游护砌长10m做法为1×1×0.5m铅丝石笼②铺盖长12m做法为500mm厚钢筋混凝土底板③气盾坝坝体长10m做法为800mm厚钢筋混凝土底板④消力池长12m做法为500m厚钢筋混凝土底板⑤护坦长10m做法为500m厚钢筋混凝土底板⑥下游护砌长10m做法为1×1×0.5m铅丝石笼，两侧为混凝土挡墙长44m，管理控制室位于右岸。第二章编制依据1、施工图纸FS区NQS河治理工程第*标段河道布置施工图河道气盾坝工程施工图。2、规程规范①《工程建设标准强制性条文》（2010年版）。②《水利水电工程单元工程施工质量验收评定标准-混凝土工程》SL632-2012。③《水利水电工程施工质量检验与评定规程》SL176-2007。④《水工混凝土施工规范》SL677-2014。⑤《水工混凝土钢筋施工规范》DL/T5169-2002。第三章气盾坝施工部署一、气盾坝施工需要的主要材料技术指标1、基础垫层混凝土C15。2、底板及挡墙混凝土C30、W4、F150。3、铺盖、消力池及护坦表面敷设钢筋网HRB400、ф12钢筋。4、底板钢筋HRB400。5、上下游护砌为高镀锌铅丝石笼，笼网尺寸90×90mm，边控铅丝外径为ф3.5mm，网线铅丝外径为ф2.8mm，水平拉力线、捆结线外径为ф2.2mm，铅丝镀锌量≥240g/㎡，抗拉强度≥420MPa。6、无纺布250g/㎡。7、De90PVC排水管。8、普通牛皮纸。9、M7.5水泥砂浆砌块石，M10水泥砂浆勾缝，MU50块石。10、混凝土挡墙背后素土回填，压实度0.95。11、挡墙顶部1.2m高清白石栏杆，花岗岩帽石压顶（550×120）mm。12、底板混凝土伸缩缝（甲缝）设置651型橡胶止水带、填充20mm厚浸油木板。（乙缝）宽度20mm、填充20mm厚浸油木板。13、排水阀井垫层混凝土C15，底板及井壁混凝土C30、W6、F150。14、排水阀井井室踏步TG1塑钢踏步，预制混凝土井圈踏步TG2塑钢踏步。15、排水阀井井室井盖为ф800球墨铸铁井盖。16、排水阀井钢筋HPB300，HRB400。17、铺盖、消力池及护坦表面敷设钢筋网HRB400、ф12钢筋。18、气盾坝平台200×100×60厚透水砖，100厚C20素无砂大孔混凝土垫层（6m留伸缩缝），200厚天然级配砂石压实系数≥0.7，素土夯实压实系数≥0.94，预制C30混凝土平道牙495×200×100二、气盾坝工程施工管理机构序号职务姓名职称负责事项1项目经理负责现场施工安排2技术负责高级工程师负责现场施工技术管理3质检员工程师负责现场质量控制4施工员负责现场施工5材料员负责材料的进货6试验员负责材料的检验复试三、气盾坝施工安排气盾坝施工由一个专业土建施工队承担，由于北岸民房拆迁还未动，根据施工现场的实际情况，气盾坝底板及挡墙先行施工南岸部分，等北岸拆迁完成后再施工北岸部分。第四章气盾坝施工准备一、劳动力使用计划表工种工程项目管理人员（人）施工队（人）备注钢筋工木工混凝土工气盾坝...
