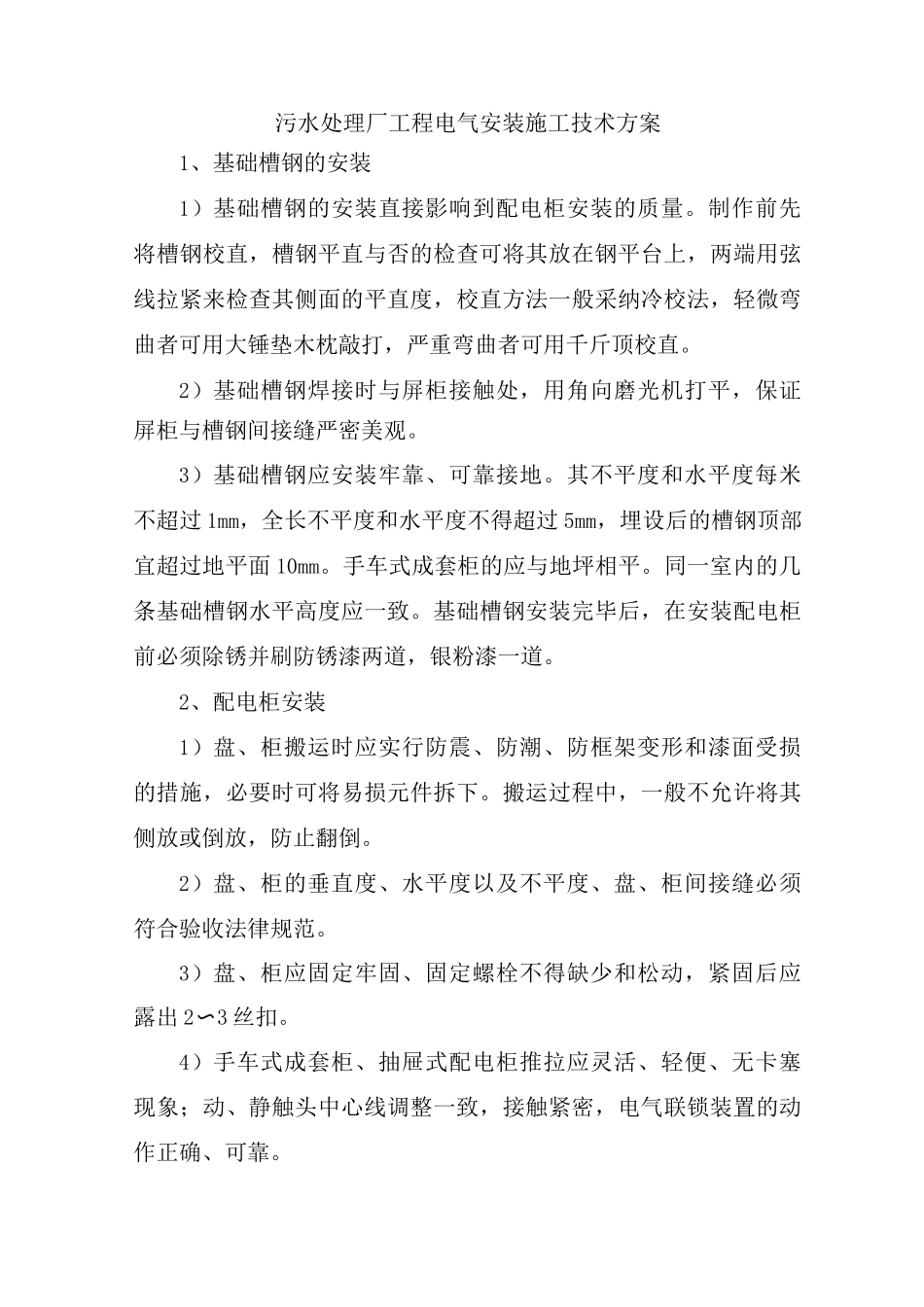

污水处理厂工程电气安装施工技术方案1、基础槽钢的安装1）基础槽钢的安装直接影响到配电柜安装的质量。制作前先将槽钢校直，槽钢平直与否的检查可将其放在钢平台上，两端用弦线拉紧来检查其侧面的平直度，校直方法一般采纳冷校法，轻微弯曲者可用大锤垫木枕敲打，严重弯曲者可用千斤顶校直。2）基础槽钢焊接时与屏柜接触处，用角向磨光机打平，保证屏柜与槽钢间接缝严密美观。3）基础槽钢应安装牢靠、可靠接地。其不平度和水平度每米不超过 1mm，全长不平度和水平度不得超过 5mm，埋设后的槽钢顶部宜超过地平面 10mm。手车式成套柜的应与地坪相平。同一室内的几条基础槽钢水平高度应一致。基础槽钢安装完毕后，在安装配电柜前必须除锈并刷防锈漆两道，银粉漆一道。2、配电柜安装1）盘、柜搬运时应实行防震、防潮、防框架变形和漆面受损的措施，必要时可将易损元件拆下。搬运过程中，一般不允许将其侧放或倒放，防止翻倒。2）盘、柜的垂直度、水平度以及不平度、盘、柜间接缝必须符合验收法律规范。3）盘、柜应固定牢固、固定螺栓不得缺少和松动，紧固后应露出 2〜3 丝扣。4）手车式成套柜、抽屉式配电柜推拉应灵活、轻便、无卡塞现象；动、静触头中心线调整一致，接触紧密，电气联锁装置的动作正确、可靠。5）盘面标志牌、框齐全，标志正确、清楚。6）端子板无损坏，固定牢靠。绝缘良好。3、硬母线安装1）母线表面应光滑平整，不得有裂纹、折叠及杂物；管形、槽形母线不应有扭曲变形。2）母线间及母线与电器端子搭接时，其搭接面按规定进行处理。3）母线安装应满足室内、外配电装置安全距离的要求。4）安装前母线必须进行校正，方法为手工或机械。手工校正法就是将母线放在平台或平直的型钢上，用木锤校平、校直。机械校正法采纳螺旋校正机。5）母线的切割采纳钢锯或电动砂轮机，切上的毛刺必须锉掉，不得采纳火焰切割。6）母线的弯曲采纳冷弯或热弯，弯曲时注意控制弯曲半径，热弯时注意控制温度。7）母线钻孔：钻孔直径比螺栓直径大 1mm，孔眼间中心距离误差不应大于 0.5mm。8）母线接触面处理：手锉加工，使接触面平干净净。9）母线搭接时接触部分的长度应大于母线宽度。10）连接用的螺栓应采纳精制镀锌件，母线平放时，由下至上穿螺栓，其长度应在螺母拧紧后露出 2〜3 扣为宜。11）母线搭接面涂电力复合脂，螺栓应对称均匀上紧，以弹簧垫圈压平为宜，用力矩扳手检测扭力值必须符合法律规范规定12）按规定对母线进行涂漆。4、电缆桥架...
