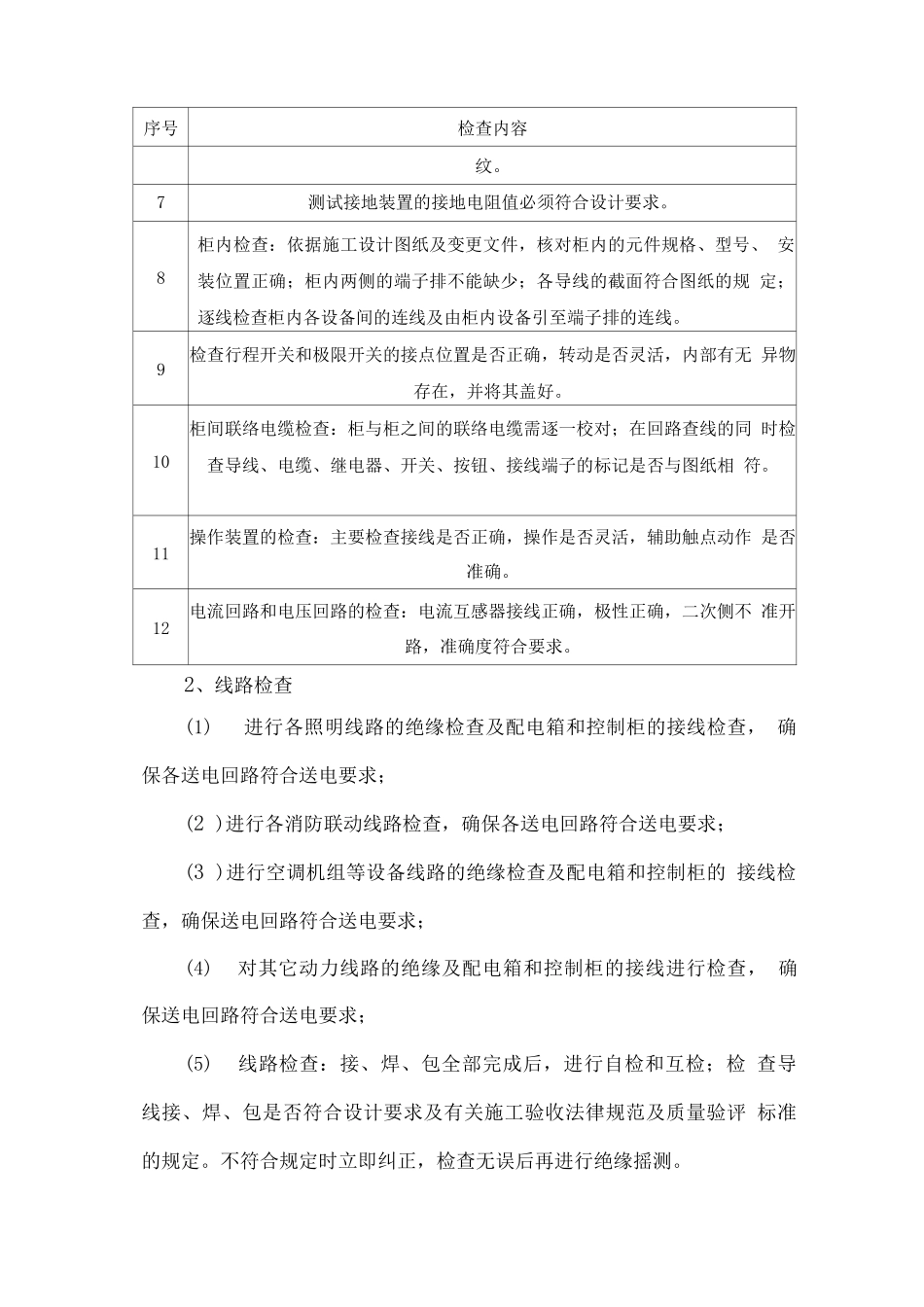

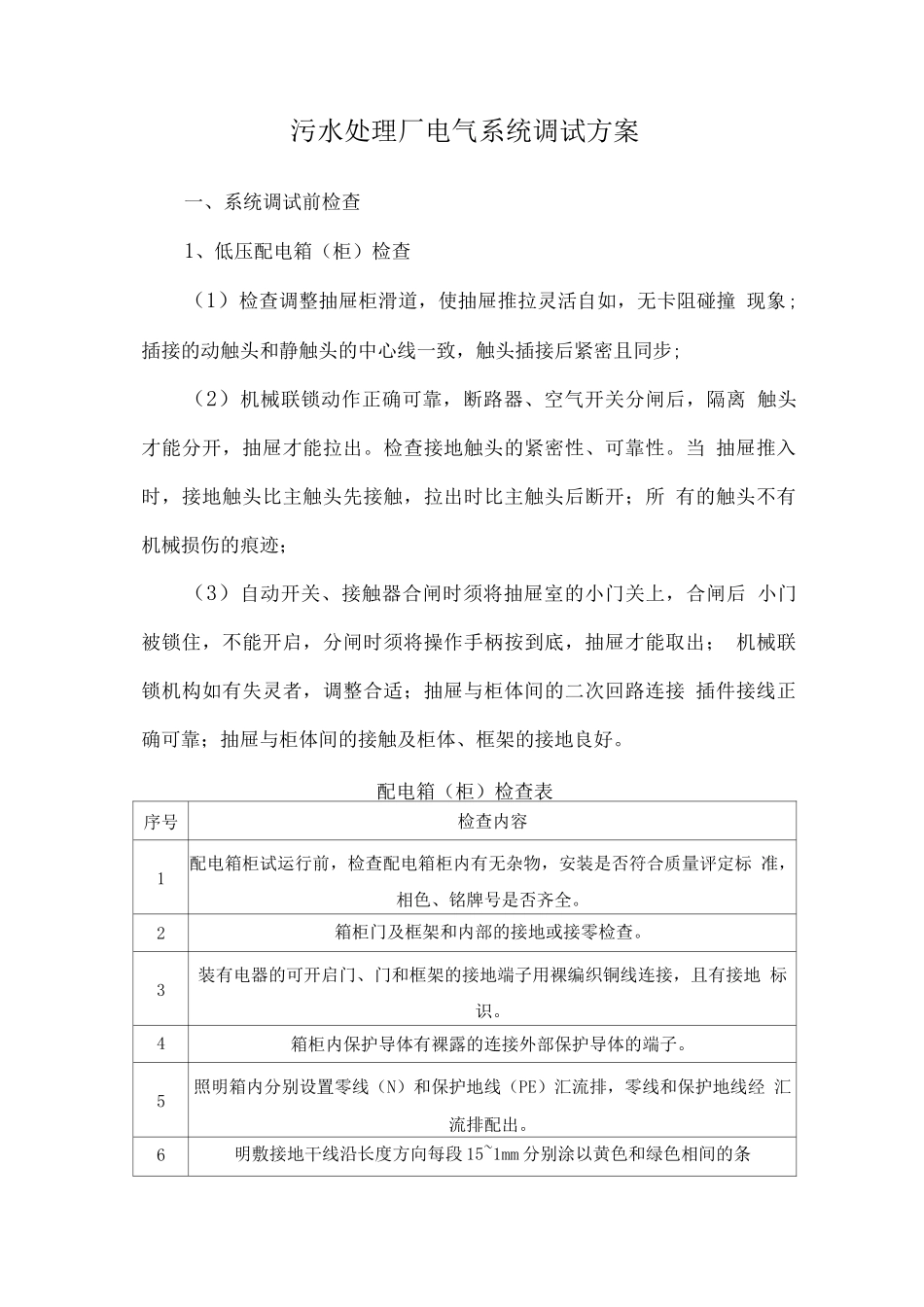

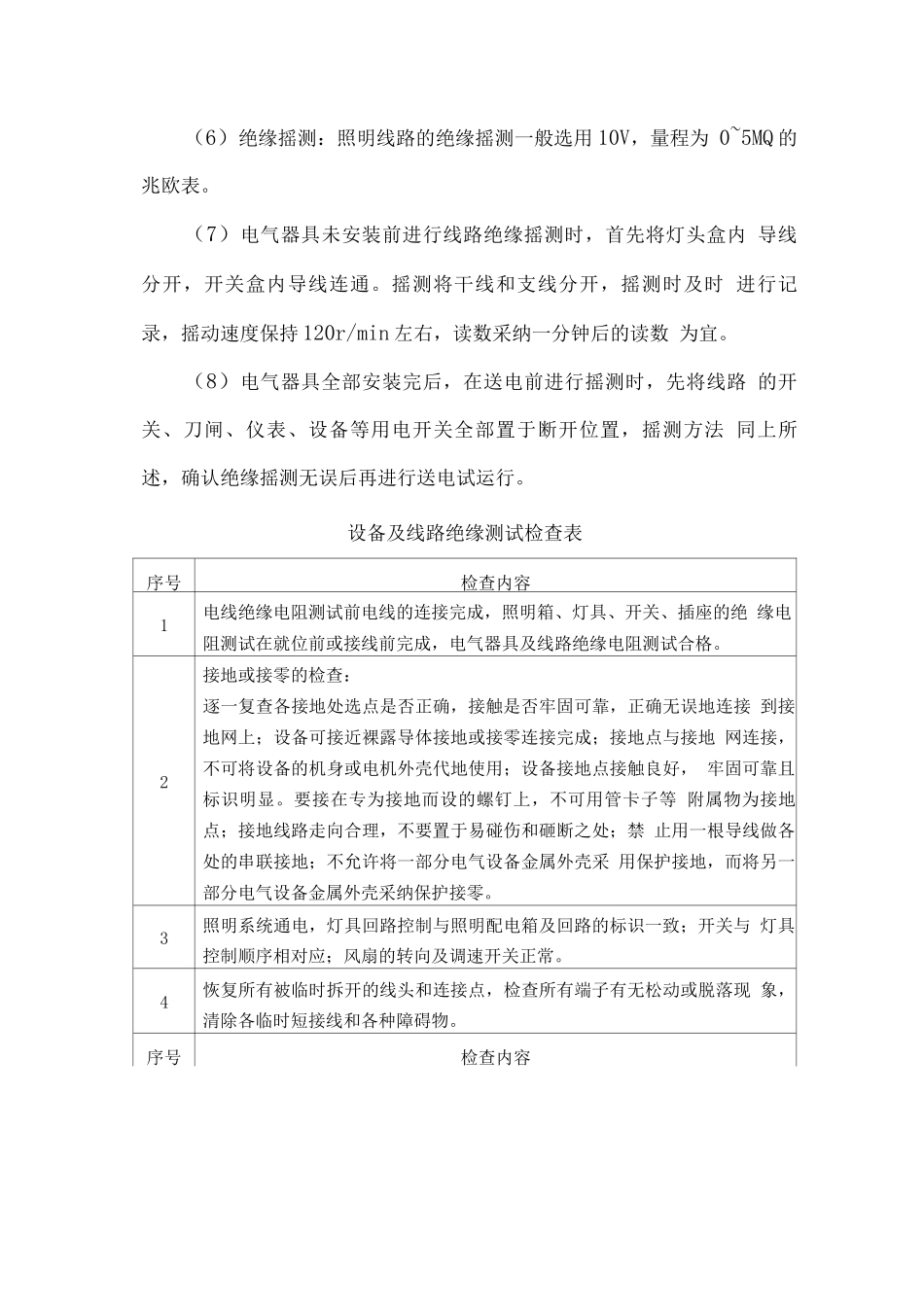

污水处理厂电气系统调试方案一、系统调试前检查1、低压配电箱（柜）检查（1）检查调整抽屉柜滑道，使抽屉推拉灵活自如，无卡阻碰撞 现象;插接的动触头和静触头的中心线一致，触头插接后紧密且同步;（2）机械联锁动作正确可靠，断路器、空气开关分闸后，隔离 触头才能分开，抽屉才能拉出。检查接地触头的紧密性、可靠性。当 抽屉推入时，接地触头比主触头先接触，拉出时比主触头后断开；所 有的触头不有机械损伤的痕迹；（3）自动开关、接触器合闸时须将抽屉室的小门关上，合闸后 小门被锁住，不能开启，分闸时须将操作手柄按到底，抽屉才能取出； 机械联锁机构如有失灵者，调整合适；抽屉与柜体间的二次回路连接 插件接线正确可靠；抽屉与柜体间的接触及柜体、框架的接地良好。配电箱（柜）检查表序号检查内容1配电箱柜试运行前，检查配电箱柜内有无杂物，安装是否符合质量评定标 准，相色、铭牌号是否齐全。2箱柜门及框架和内部的接地或接零检查。3装有电器的可开启门、门和框架的接地端子用裸编织铜线连接，且有接地 标识。4箱柜内保护导体有裸露的连接外部保护导体的端子。5照明箱内分别设置零线（N）和保护地线（PE）汇流排，零线和保护地线经 汇流排配出。6明敷接地干线沿长度方向每段 15~1mm 分别涂以黄色和绿色相间的条序号检查内容纹。7测试接地装置的接地电阻值必须符合设计要求。8柜内检查：依据施工设计图纸及变更文件，核对柜内的元件规格、型号、 安装位置正确；柜内两侧的端子排不能缺少；各导线的截面符合图纸的规 定；逐线检查柜内各设备间的连线及由柜内设备引至端子排的连线。9检查行程开关和极限开关的接点位置是否正确，转动是否灵活，内部有无 异物存在，并将其盖好。10柜间联络电缆检查：柜与柜之间的联络电缆需逐一校对；在回路查线的同 时检查导线、电缆、继电器、开关、按钮、接线端子的标记是否与图纸相 符。11操作装置的检查：主要检查接线是否正确，操作是否灵活，辅助触点动作 是否准确。12电流回路和电压回路的检查：电流互感器接线正确，极性正确，二次侧不 准开路，准确度符合要求。2、线路检查(1)进行各照明线路的绝缘检查及配电箱和控制柜的接线检查， 确保各送电回路符合送电要求；(2 )进行各消防联动线路检查，确保各送电回路符合送电要求；(3 )进行空调机组等设备线路的绝缘检查及配电箱和控制柜的 接线检查，确保送电回路符合送电要求；(4)对其它动力线路的绝缘及配电箱和控制柜的接...
