液压大钳安装、操作规程及维护保养

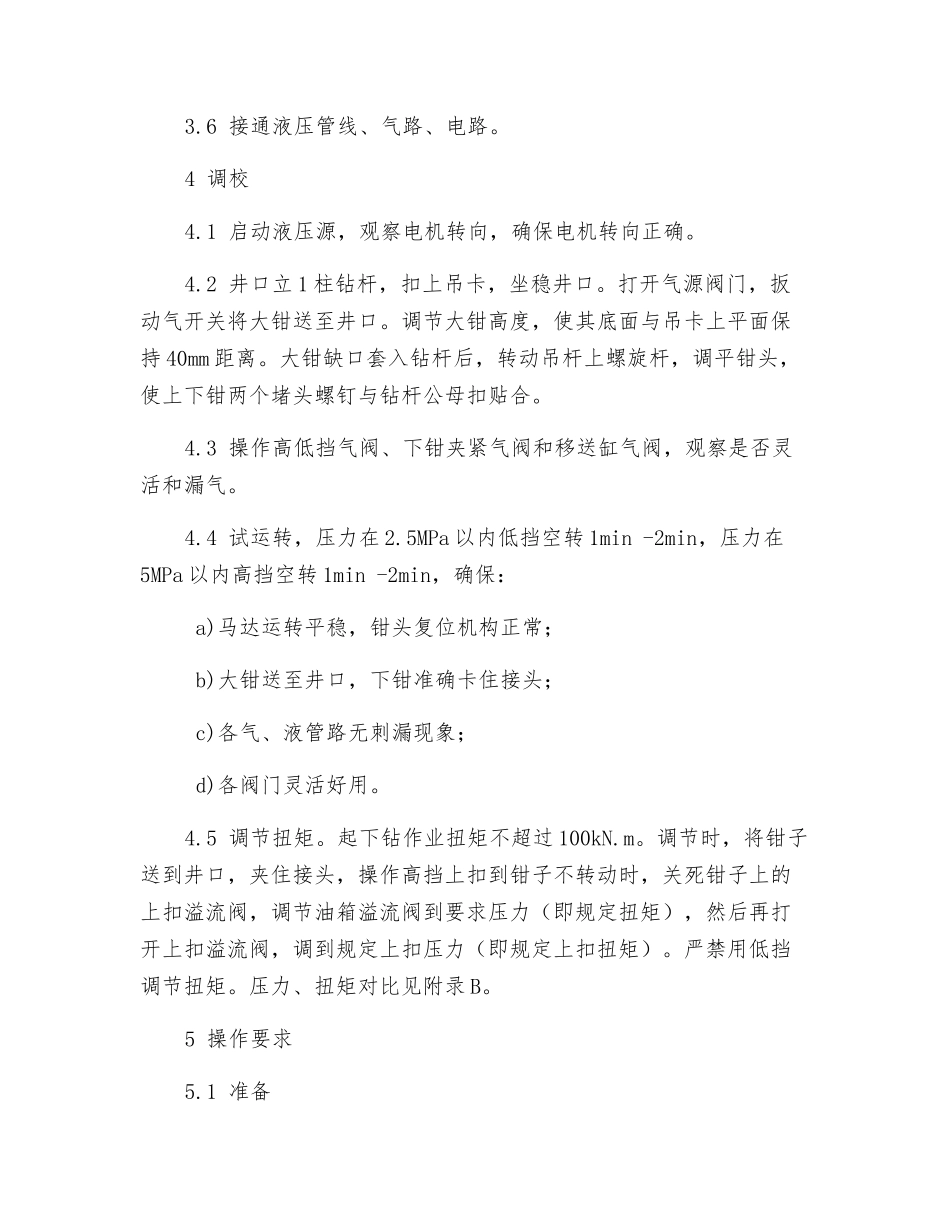

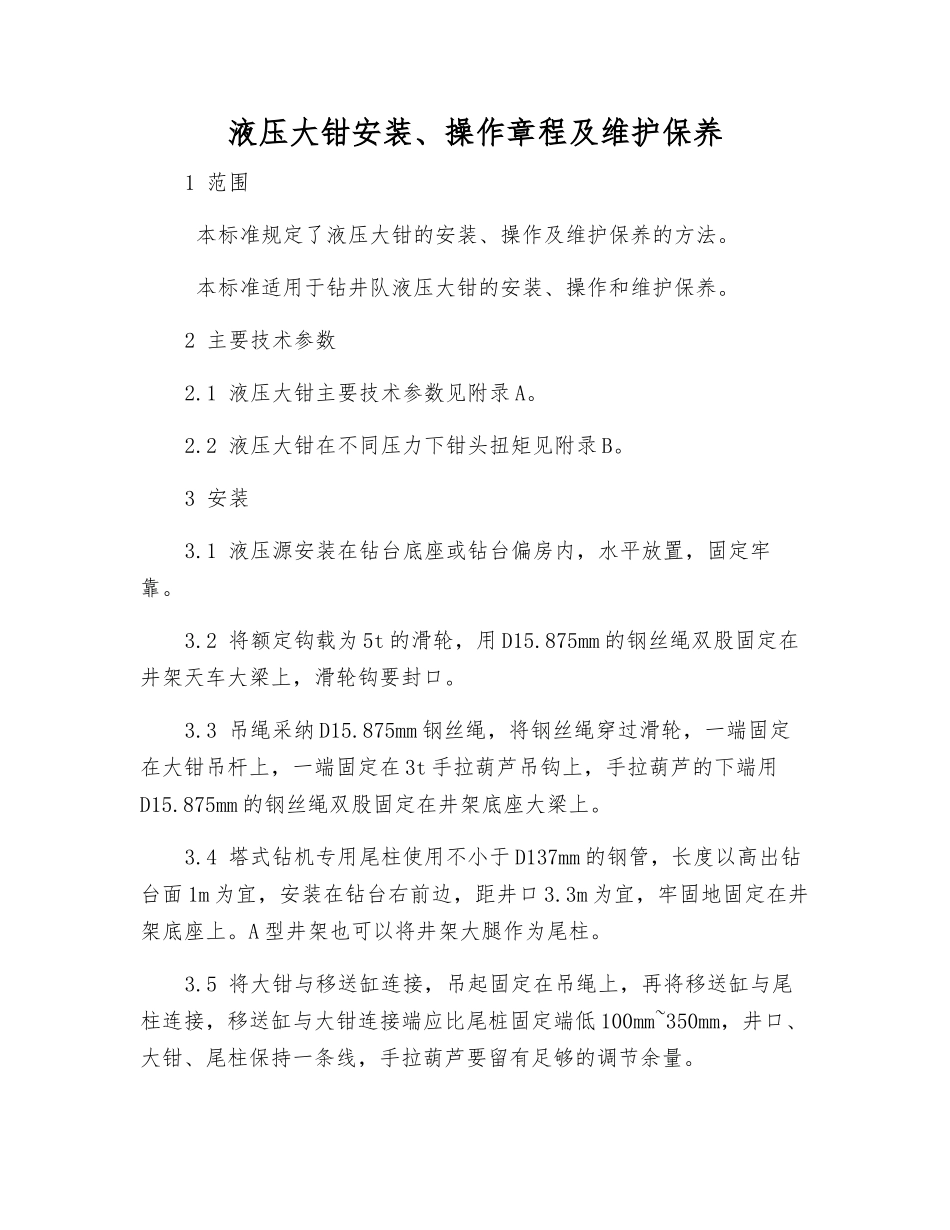

液压大钳安装、操作章程及维护保养1 范围 本标准规定了液压大钳的安装、操作及维护保养的方法。 本标准适用于钻井队液压大钳的安装、操作和维护保养。2 主要技术参数2.1 液压大钳主要技术参数见附录 A。2.2 液压大钳在不同压力下钳头扭矩见附录 B。3 安装3.1 液压源安装在钻台底座或钻台偏房内，水平放置，固定牢靠。3.2 将额定钩载为 5t 的滑轮，用 D15.875mm 的钢丝绳双股固定在井架天车大梁上，滑轮钩要封口。3.3 吊绳采纳 D15.875mm 钢丝绳，将钢丝绳穿过滑轮，一端固定在大钳吊杆上，一端固定在 3t 手拉葫芦吊钩上，手拉葫芦的下端用D15.875mm 的钢丝绳双股固定在井架底座大梁上。3.4 塔式钻机专用尾柱使用不小于 D137mm 的钢管，长度以高出钻台面 1m 为宜，安装在钻台右前边，距井口 3.3m 为宜，牢固地固定在井架底座上。A 型井架也可以将井架大腿作为尾柱。3.5 将大钳与移送缸连接，吊起固定在吊绳上，再将移送缸与尾柱连接，移送缸与大钳连接端应比尾桩固定端低 100mm~350mm，井口、大钳、尾柱保持一条线，手拉葫芦要留有足够的调节余量。3.6 接通液压管线、气路、电路。4 调校4.1 启动液压源，观察电机转向，确保电机转向正确。4.2 井口立 1 柱钻杆，扣上吊卡，坐稳井口。打开气源阀门，扳动气开关将大钳送至井口。调节大钳高度，使其底面与吊卡上平面保持 40mm 距离。大钳缺口套入钻杆后，转动吊杆上螺旋杆，调平钳头，使上下钳两个堵头螺钉与钻杆公母扣贴合。4.3 操作高低挡气阀、下钳夹紧气阀和移送缸气阀，观察是否灵活和漏气。4.4 试运转，压力在 2.5MPa 以内低挡空转 1min -2min，压力在5MPa 以内高挡空转 1min -2min，确保： a)马达运转平稳，钳头复位机构正常； b)大钳送至井口，下钳准确卡住接头； c)各气、液管路无刺漏现象； d)各阀门灵活好用。4.5 调节扭矩。起下钻作业扭矩不超过 100kN.m。调节时，将钳子送到井口，夹住接头，操作高挡上扣到钳子不转动时，关死钳子上的上扣溢流阀，调节油箱溢流阀到要求压力（即规定扭矩），然后再打开上扣溢流阀，调到规定上扣压力（即规定上扣扭矩）。严禁用低挡调节扭矩。压力、扭矩对比见附录 B。5 操作要求5.1 准备5.1.1 打开大钳气源管线阀门。5.1.2 启动油泵，合上单向气阀使油泵在空载情况下运转，系统压力保持 1.5MPa 以下。5.1.3 对大钳进行检查，确保达到下述要求： a)油箱油面在指示下限以上； b)气、液管路...
