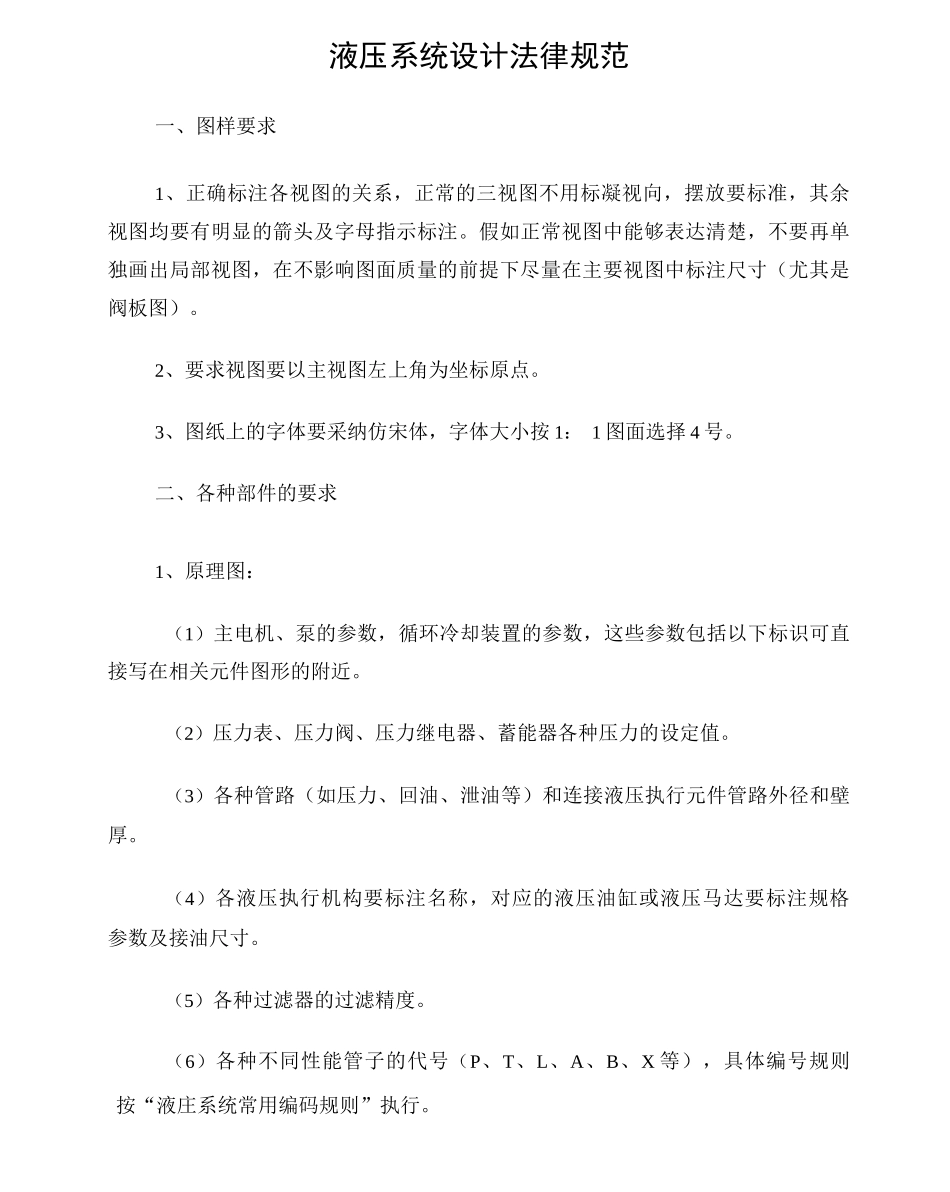

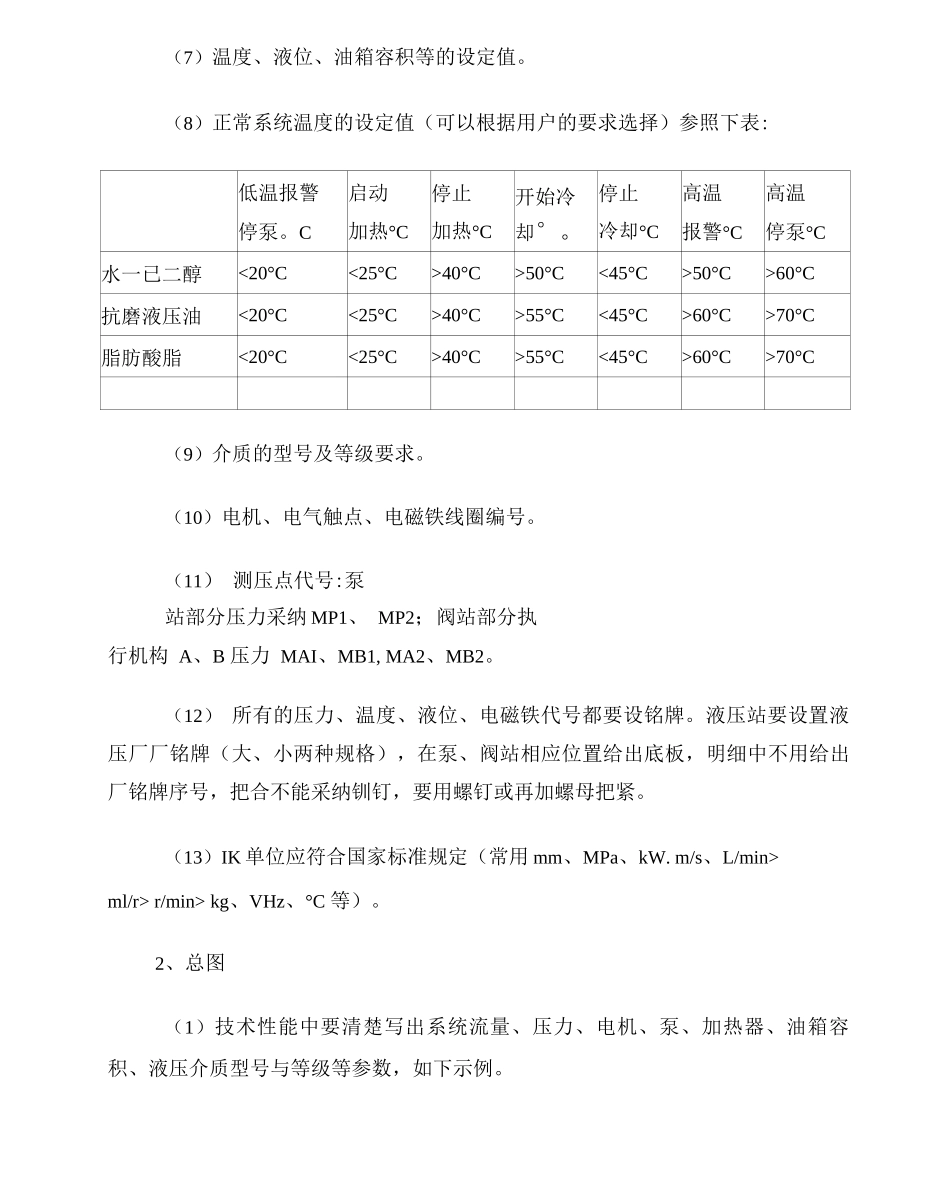

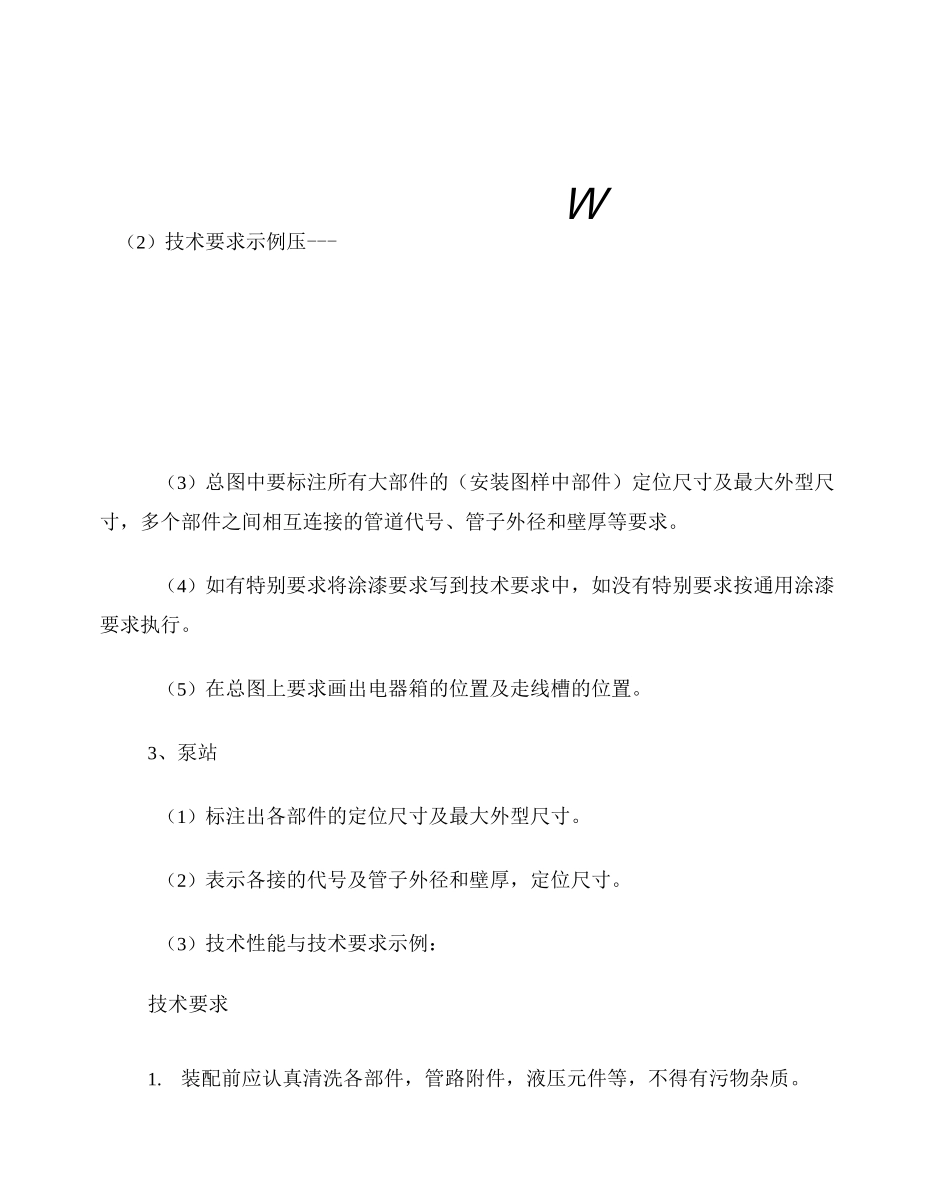

液压系统设计法律规范一、图样要求1、正确标注各视图的关系，正常的三视图不用标凝视向，摆放要标准，其余视图均要有明显的箭头及字母指示标注。假如正常视图中能够表达清楚，不要再单独画出局部视图，在不影响图面质量的前提下尽量在主要视图中标注尺寸（尤其是 阀板图）。2、要求视图要以主视图左上角为坐标原点。3、图纸上的字体要采纳仿宋体，字体大小按 1： 1 图面选择 4 号。二、各种部件的要求1、原理图：（1）主电机、泵的参数，循环冷却装置的参数，这些参数包括以下标识可直接写在相关元件图形的附近。（2）压力表、压力阀、压力继电器、蓄能器各种压力的设定值。（3）各种管路（如压力、回油、泄油等）和连接液压执行元件管路外径和壁厚。（4）各液压执行机构要标注名称，对应的液压油缸或液压马达要标注规格 参数及接油尺寸。（5）各种过滤器的过滤精度。（6）各种不同性能管子的代号（P、T、L、A、B、X 等），具体编号规则按“液庄系统常用编码规则”执行。（7）温度、液位、油箱容积等的设定值。（8）正常系统温度的设定值（可以根据用户的要求选择）参照下表:低温报警停泵。C启动加热°C停止加热°C开始冷却°。停止冷却°C高温报警°C高温停泵°C水一已二醇<20°C<25°C>40°C>50°C<45°C>50°C>60°C抗磨液压油<20°C<25°C>40°C>55°C<45°C>60°C>70°C脂肪酸脂<20°C<25°C>40°C>55°C<45°C>60°C>70°C（9）介质的型号及等级要求。（10）电机、电气触点、电磁铁线圈编号。（11） 测压点代号:泵站部分压力采纳 MP1、 MP2；阀站部分执行机构 A、B 压力 MAI、MB1, MA2、MB2。（12） 所有的压力、温度、液位、电磁铁代号都要设铭牌。液压站要设置液压厂厂铭牌（大、小两种规格），在泵、阀站相应位置给出底板，明细中不用给出厂铭牌序号，把合不能采纳钏钉，要用螺钉或再加螺母把紧。（13）IK 单位应符合国家标准规定（常用 mm、MPa、kW. m/s、L/min>ml/r> r/min> kg、VHz、°C 等）。2、总图（1）技术性能中要清楚写出系统流量、压力、电机、泵、加热器、油箱容积、液压介质型号与等级等参数，如下示例。W（2）技术要求示例压---（3）总图中要标注所有大部件的（安装图样中部件）定位尺寸及最大外型尺寸，多个部件之间相互连接的管道代号、管子外径和壁厚等要求。（4）如有特别要求将涂漆要求写到技术要求中，如没有特别要求按通用涂漆要求执行。（5）在总图上要求画出电器箱的位置及走线槽的位置。3...
