淬火钢的宏观内应力测定实验报告VIP专享

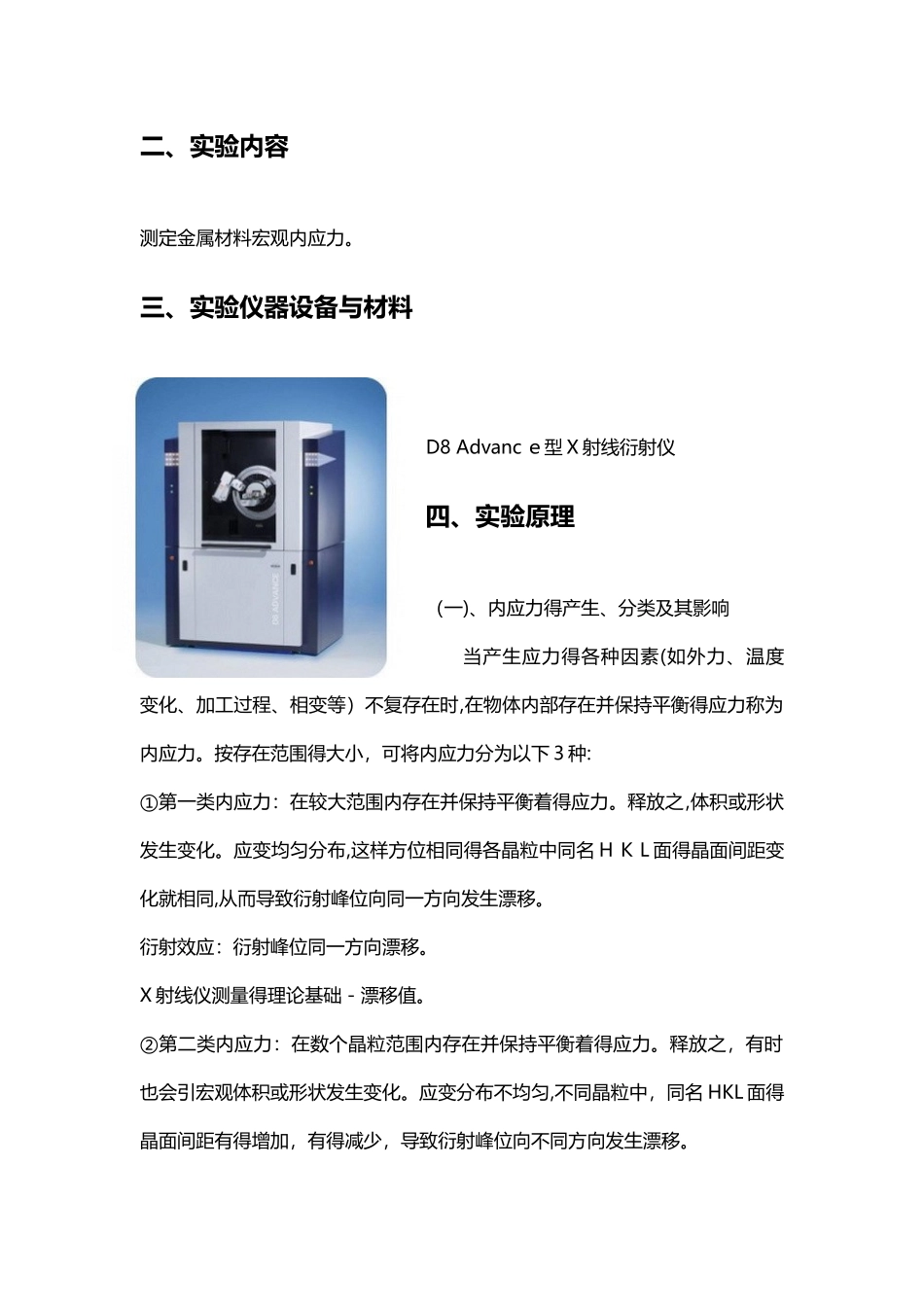

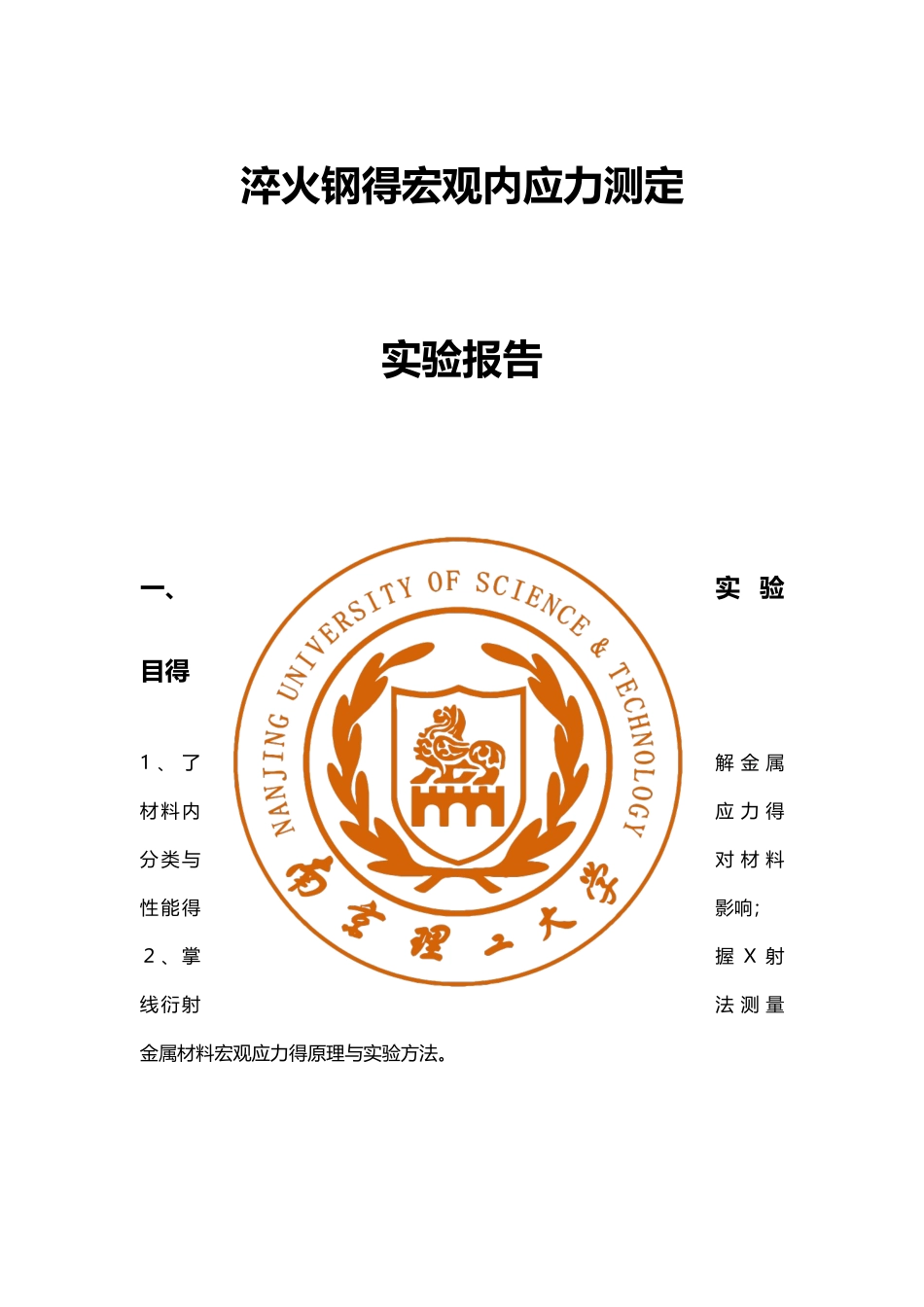

淬火钢得宏观内应力测定实验报告一、实 验目得1 、 了解 金 属材料内应 力 得分类与对 材 料性能得影响；２、掌握 Ｘ 射线衍射法 测 量金属材料宏观应力得原理与实验方法。二、实验内容测定金属材料宏观内应力。三、实验仪器设备与材料D8 Advanc ｅ型 X 射线衍射仪四、实验原理（一)、内应力得产生、分类及其影响当产生应力得各种因素(如外力、温度变化、加工过程、相变等）不复存在时,在物体内部存在并保持平衡得应力称为内应力。按存在范围得大小，可将内应力分为以下 3 种:①第一类内应力：在较大范围内存在并保持平衡着得应力。释放之,体积或形状发生变化。应变均匀分布,这样方位相同得各晶粒中同名 H Ｋ L 面得晶面间距变化就相同,从而导致衍射峰位向同一方向发生漂移。衍射效应：衍射峰位同一方向漂移。X 射线仪测量得理论基础－漂移值。②第二类内应力：在数个晶粒范围内存在并保持平衡着得应力。释放之，有时也会引宏观体积或形状发生变化。应变分布不均匀,不同晶粒中，同名 HKL 面得晶面间距有得增加，有得减少，导致衍射峰位向不同方向发生漂移。衍射效应：衍射峰漫散宽化。X 射线测量得理论基础—宽化值。③第三类内应力:在若干个原子范围存在并平衡着得应力。释放之,不会引起宏观体积与形状得改变。原子离开平衡位置，产生点阵畸变。衍射效应:衍射强度下降.宏观应力或残余应力对材料与部件得尺寸稳定性、抗应力腐蚀、疲劳强度、静强度、硬度、以及相变与电磁性能均会产生影响.一般认为压应力有益提高构件得疲劳强度；拉应力可促使裂纹开裂、对应力腐蚀与疲劳寿命产生不利影响。对宏观应力或残余应力讨论很有实际意义，对其测量受学术界与工业界得关注。测宏观应力或控残余应力以提高工件或材料得性能与使用寿命在工程上应用极为重要. 如航空航天上用得镍高温合金涡轮发动机叶片与铝合金均经喷丸强化处理，提高疲劳寿命; 又如低碳不锈钢经二精炼工艺,提高了抗晶间应力腐蚀性能；另还有小到钟表游丝，大到球灌、船舰、大桥桥梁、铁轨等等均需经相应得去应力工艺处理，充分发挥材料或构件自身潜力。因此，宏观应力得测定工作在确定工件得最佳工艺、预测工件使用寿命与分析工件失效形式等方面具有十分重要得意义。（二)、宏观应力得测定原理X 射线穿透深度约 1 ０ μ ｍ,材料表面应力通常处于平面应力状态,法线方向得应力（ )为零，测定得就是表面应力。宏观应力引起较大范围内引起均匀变形,产生均匀应...
