混凝土泵管固定措施方案

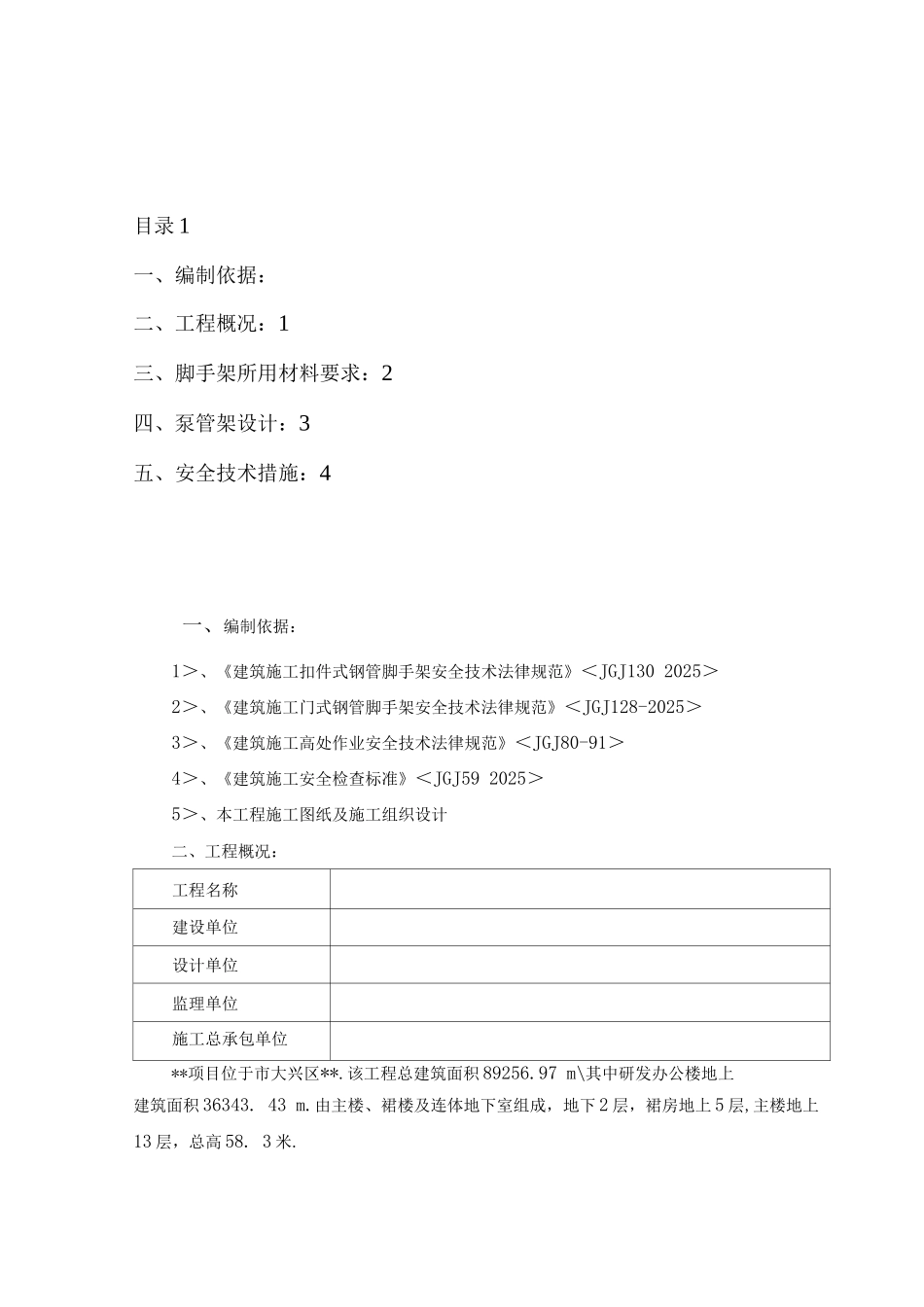

目录 1一、编制依据：二、工程概况：1三、脚手架所用材料要求：2四、泵管架设计：3五、安全技术措施：4一、编制依据：1＞、《建筑施工扣件式钢管脚手架安全技术法律规范》＜JGJ130 2025＞2＞、《建筑施工门式钢管脚手架安全技术法律规范》＜JGJ128-2025＞3＞、《建筑施工高处作业安全技术法律规范》＜JGJ80-91＞4＞、《建筑施工安全检查标准》＜JGJ59 2025＞5＞、本工程施工图纸及施工组织设计二、工程概况：工程名称建设单位设计单位监理单位施工总承包单位**项目位于市大兴区**.该工程总建筑面积 89256.97 m\其中研发办公楼地上建筑面积 36343. 43 m.由主楼、裙楼及连体地下室组成，地下 2 层，裙房地上 5 层,主楼地上13 层，总高 58. 3 米.本工程全部采纳商品混凝土，地上混凝土现场输送主要采纳地泵配合布料机输送，泵管高度随结构施工同步升降，与顶板用架子管顶牢并加固，为确保混凝土输送安全及顺利进行，特编制此泵管固定专项措施，施工时必须严格对混凝土输送管道进行加固.其中布料机下部支撑为顶板支撑加密设置，详见模板施工方案.三、脚手架所用材料要求：1、钢管1＞钢管规格及材质要求钢 管 均 采 纳 现 行 国 家 标 准 《 直 缝 电 焊 钢 管 》 ＜ GB/T13793＞ 中 规 定 的 3 号 普 通 钢管，① 48.3X3.6mm,其材质应符合现行国家标准《碳素结构钢》＜GB/T-7＞中 Q235-A 级钢的规定.无论新旧钢管都应有产品质量合格证及质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》＜GB/T228＞的有关规定.2＞外观检查钢管外观应平直光滑，没有裂缝、折痕、结疤、分层、严重锈蚀〈内、外壁〉和硬弯曲等现象.钢管必须涂有防锈漆.旧钢管表面锈蚀深度应^0.5mm，端部弯曲：LW1.5m 时应 W5mm，立杆弯曲：3mVLW4m 时应 W12mm、4mVLV6.5m 时应 W20mm，水平杆、斜杆弯曲：LW6.5m 时应 W30mm，旧钢管使用前应按上述要求严格检查，符合规定后才能使用3＞新钢管必须涂有防锈漆.4＞钢管上严禁打孔2、扣件1＞ 材质采纳可锻铸铁制作的扣件，新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证.无论新旧扣件都应有检测报告，按现行国家标准《钢管脚手架扣件》＜GB15831＞的规定抽样检测.2＞脚手架采纳的扣件，在螺栓拧紧力矩达 65 N.m 时，不得发生破坏.3＞ 外观检查扣件使用前应进行质量检查，有裂纹、缺爪、螺栓断丝或滑丝的严禁使用.新、旧扣件均应进行防锈处...
