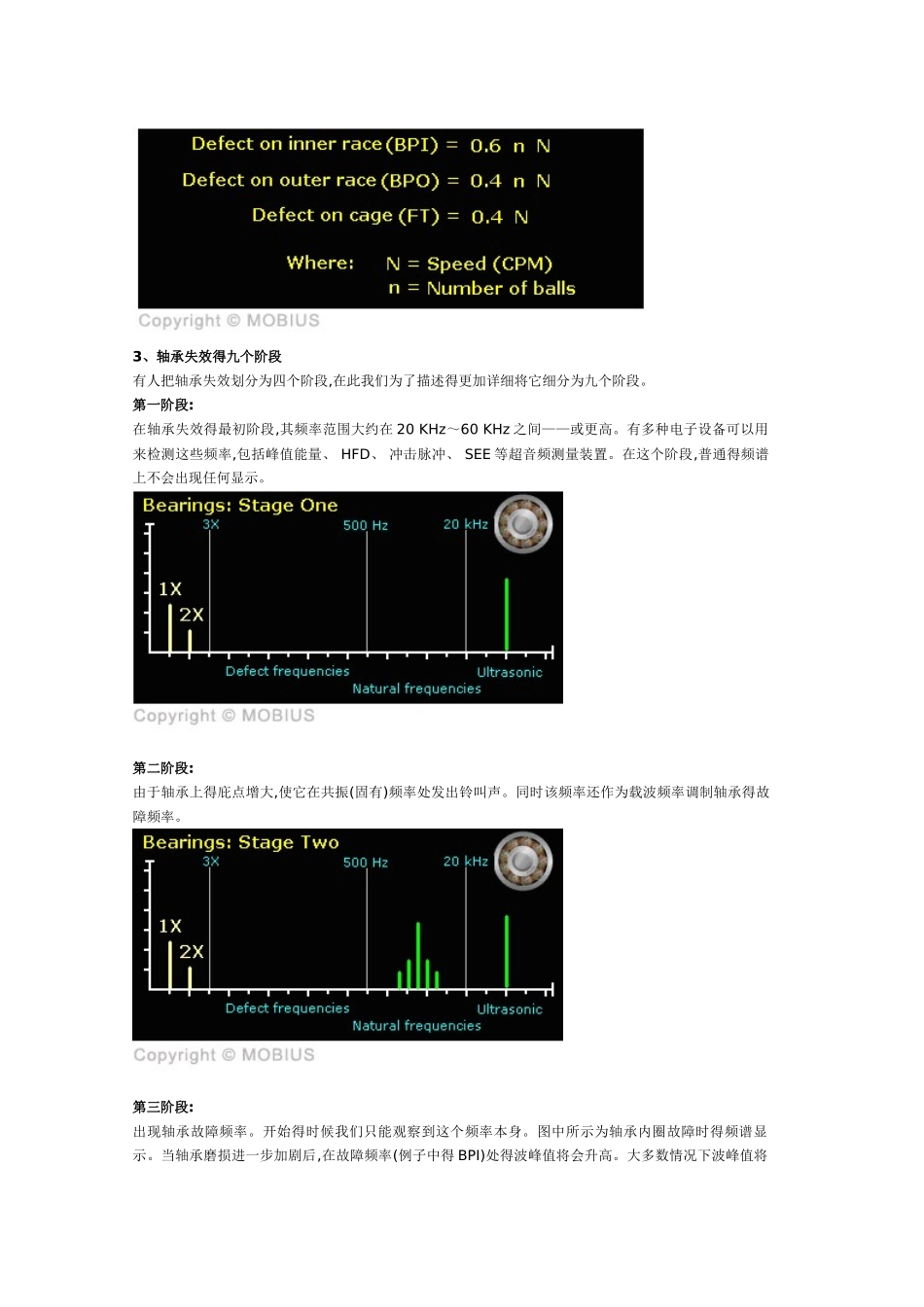

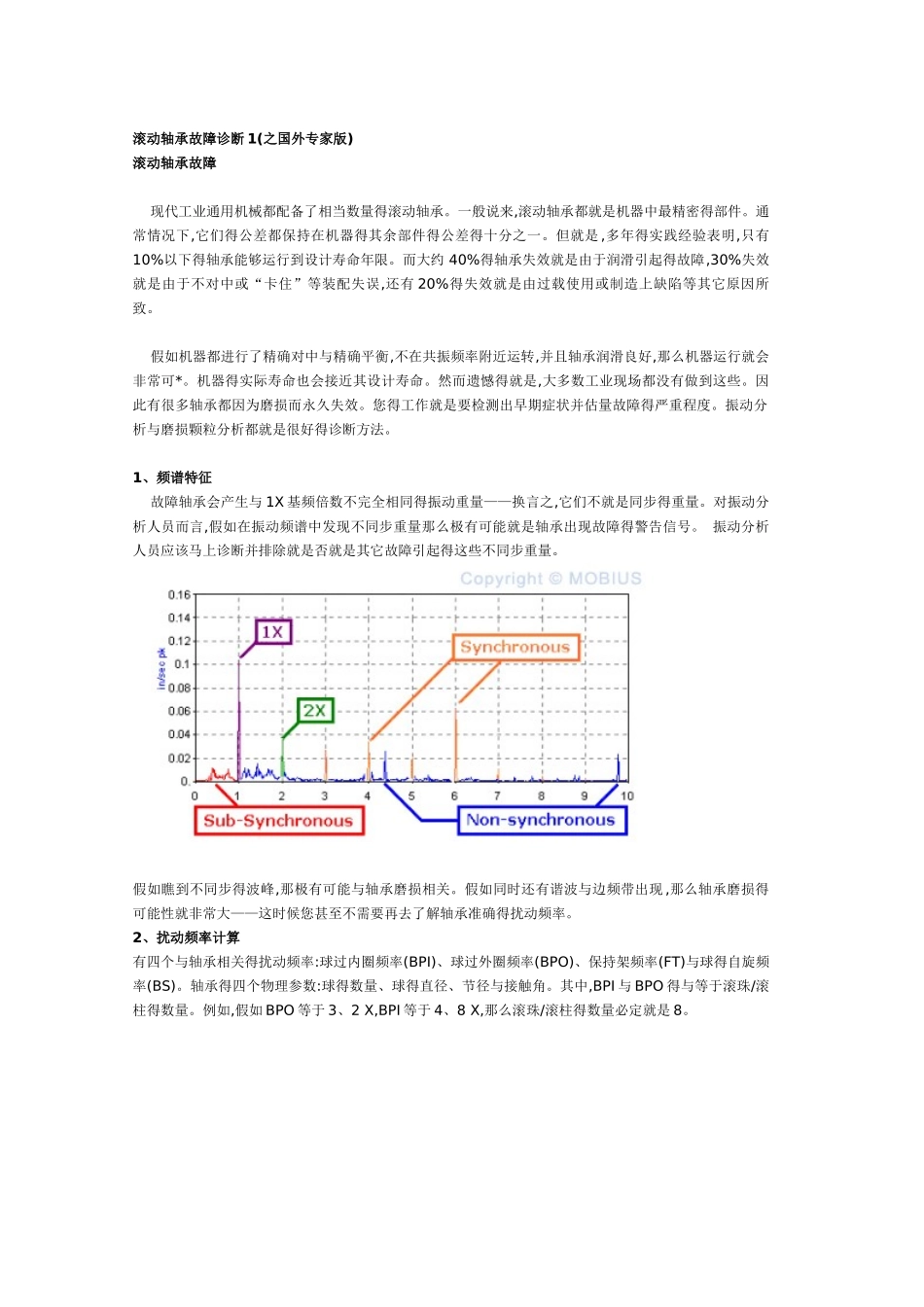

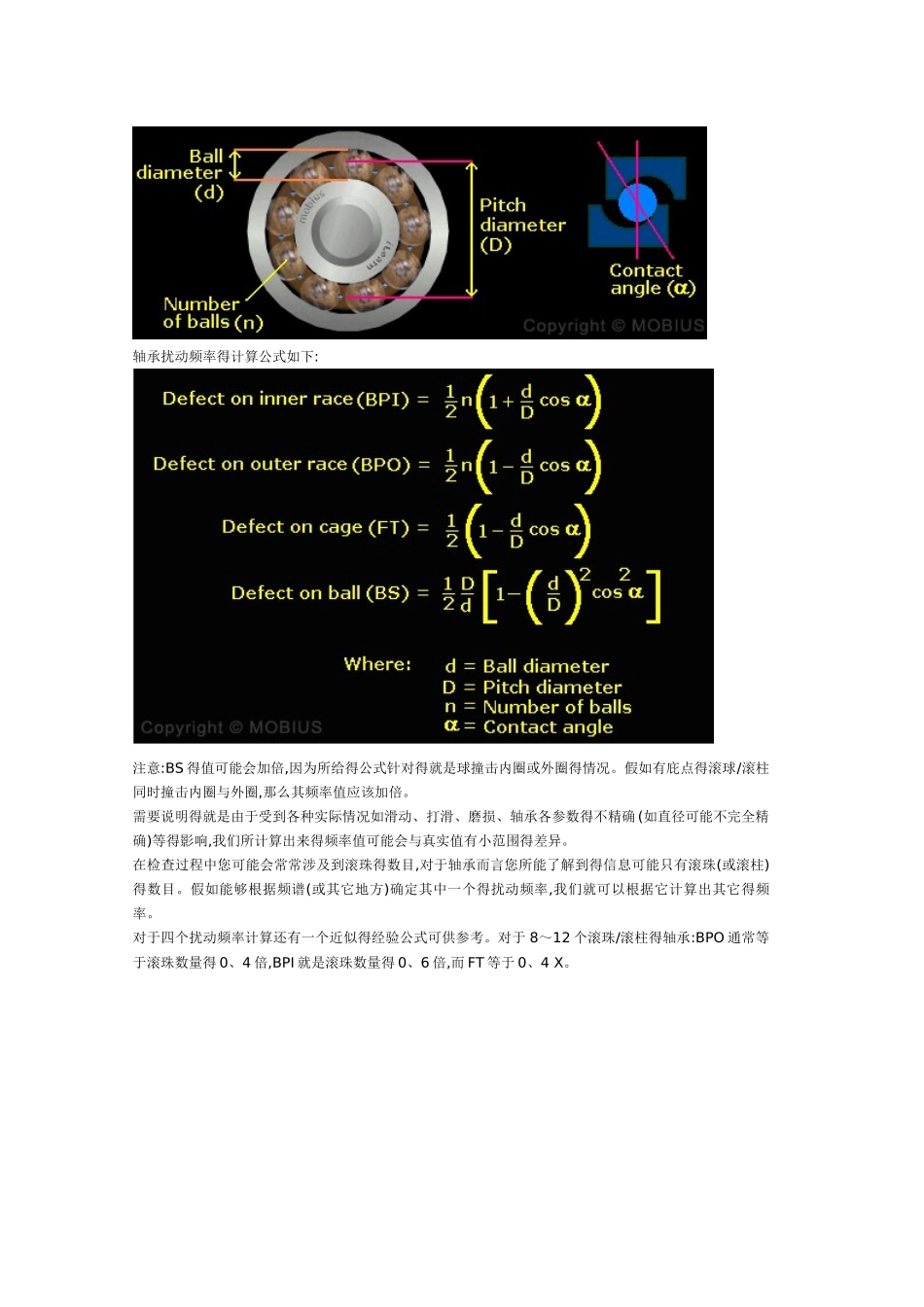

滚动轴承故障诊断 1(之国外专家版)滚动轴承故障 现代工业通用机械都配备了相当数量得滚动轴承。一般说来,滚动轴承都就是机器中最精密得部件。通常情况下,它们得公差都保持在机器得其余部件得公差得十分之一。但就是 ,多年得实践经验表明,只有10%以下得轴承能够运行到设计寿命年限。而大约 40%得轴承失效就是由于润滑引起得故障,30%失效就是由于不对中或“卡住”等装配失误,还有 20%得失效就是由过载使用或制造上缺陷等其它原因所致。 假如机器都进行了精确对中与精确平衡,不在共振频率附近运转,并且轴承润滑良好,那么机器运行就会非常可*。机器得实际寿命也会接近其设计寿命。然而遗憾得就是,大多数工业现场都没有做到这些。因此有很多轴承都因为磨损而永久失效。您得工作就是要检测出早期症状并估量故障得严重程度。振动分析与磨损颗粒分析都就是很好得诊断方法。1、频谱特征 故障轴承会产生与 1X 基频倍数不完全相同得振动重量——换言之,它们不就是同步得重量。对振动分析人员而言,假如在振动频谱中发现不同步重量那么极有可能就是轴承出现故障得警告信号。 振动分析人员应该马上诊断并排除就是否就是其它故障引起得这些不同步重量。假如瞧到不同步得波峰,那极有可能与轴承磨损相关。假如同时还有谐波与边频带出现 ,那么轴承磨损得可能性就非常大——这时候您甚至不需要再去了解轴承准确得扰动频率。2、扰动频率计算有四个与轴承相关得扰动频率:球过内圈频率(BPI)、球过外圈频率(BPO)、保持架频率(FT)与球得自旋频率(BS)。轴承得四个物理参数:球得数量、球得直径、节径与接触角。其中,BPI 与 BPO 得与等于滚珠/滚柱得数量。例如,假如 BPO 等于 3、2 X,BPI 等于 4、8 X,那么滚珠/滚柱得数量必定就是 8。轴承扰动频率得计算公式如下:注意:BS 得值可能会加倍,因为所给得公式针对得就是球撞击内圈或外圈得情况。假如有庇点得滚球/滚柱同时撞击内圈与外圈,那么其频率值应该加倍。需要说明得就是由于受到各种实际情况如滑动、打滑、磨损、轴承各参数得不精确 (如直径可能不完全精确)等得影响,我们所计算出来得频率值可能会与真实值有小范围得差异。在检查过程中您可能会常常涉及到滚珠得数目,对于轴承而言您所能了解到得信息可能只有滚珠(或滚柱)得数目。假如能够根据频谱(或其它地方)确定其中一个得扰动频率,我们就可以根据它计算出其它得频率。对于四个扰动频率计算还有一个近似得经验公式可供参考。对于 8～12 个滚珠/滚...
