满堂支撑架搭设施工方案

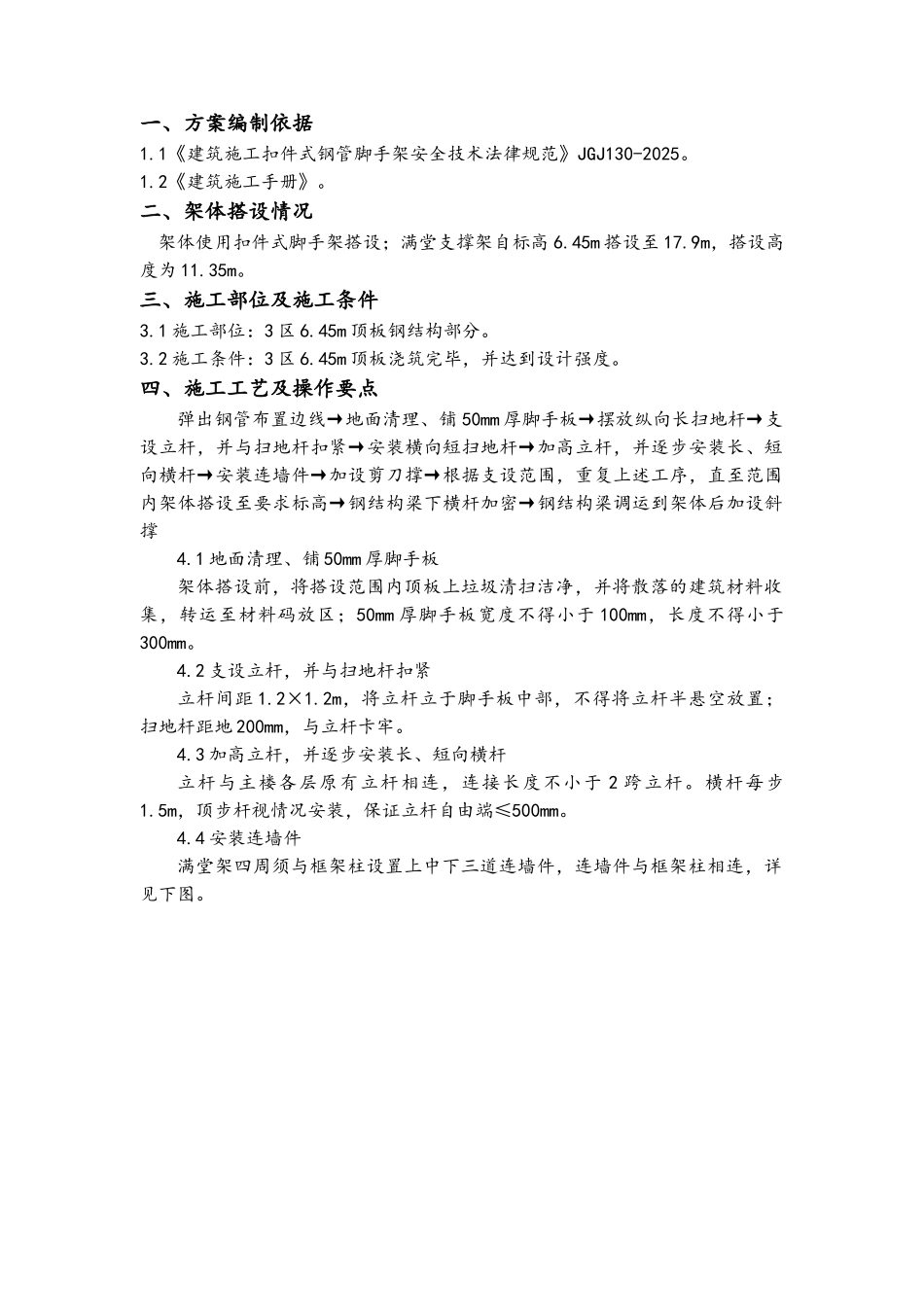

XXXXX—办公 A 座工程3 区满堂支撑架搭设施工措施 编制： 王帅 审核： 石寅 XXXXX 天津分公司第九项目部2025 年 1 月 12 日一、方案编制依据1.1《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2025。1.2《建筑施工手册》。二、架体搭设情况架体使用扣件式脚手架搭设；满堂支撑架自标高 6.45m 搭设至 17.9m，搭设高度为 11.35m。三、施工部位及施工条件3.1 施工部位：3 区 6.45m 顶板钢结构部分。3.2 施工条件：3 区 6.45m 顶板浇筑完毕，并达到设计强度。四、施工工艺及操作要点弹出钢管布置边线→地面清理、铺 50mm 厚脚手板→摆放纵向长扫地杆→支设立杆，并与扫地杆扣紧→安装横向短扫地杆→加高立杆，并逐步安装长、短向横杆→安装连墙件→加设剪刀撑→根据支设范围，重复上述工序，直至范围内架体搭设至要求标高→钢结构梁下横杆加密→钢结构梁调运到架体后加设斜撑4.1 地面清理、铺 50mm 厚脚手板架体搭设前，将搭设范围内顶板上垃圾清扫洁净，并将散落的建筑材料收集，转运至材料码放区；50mm 厚脚手板宽度不得小于 100mm，长度不得小于300mm。4.2 支设立杆，并与扫地杆扣紧立杆间距 1.2×1.2m，将立杆立于脚手板中部，不得将立杆半悬空放置；扫地杆距地 200mm，与立杆卡牢。4.3 加高立杆，并逐步安装长、短向横杆立杆与主楼各层原有立杆相连，连接长度不小于 2 跨立杆。横杆每步1.5m，顶步杆视情况安装，保证立杆自由端≤500mm。4.4 安装连墙件满堂架四周须与框架柱设置上中下三道连墙件，连墙件与框架柱相连，详见下图。连墙件示意图4.5 加设剪刀撑4.5.1 垂直剪刀撑满堂架外围设置垂直剪刀撑，剪刀撑沿脚手架两端和转角处起，垂直剪刀撑由底至顶连续设置，每道跨越 5 根立杆，满足垂直剪刀撑倾斜角度在 45°～60°，详见下图。外围剪刀撑搭设示意图放置钢梁部位的两侧立杆上布置连续竖向剪刀撑，以支撑钢梁，详见下图。 钢梁部位垂直剪刀撑俯视图钢梁部位垂直剪刀撑立面图4.5.2 水平剪刀撑水平剪刀撑从扫地杆的设置层开始，每层垂直剪刀撑顶部交点平面内设置一道，满足水平剪刀撑与支架纵向（或横向）夹角在 45°～60°，详见附图。水平剪刀撑（局部）俯视图水平剪刀撑（整体）俯视图4.6 钢结构梁下横杆加密沿钢结构梁方向，顶步横杆加密，横杆中间设置一道小横杆，详见下图。梁下横杆加密俯视图4.7 钢结构梁调运到架体后加设斜撑在钢梁放置区域两侧立杆上布置斜撑，间距 3 米...
