炉低温省煤器改造施工方案

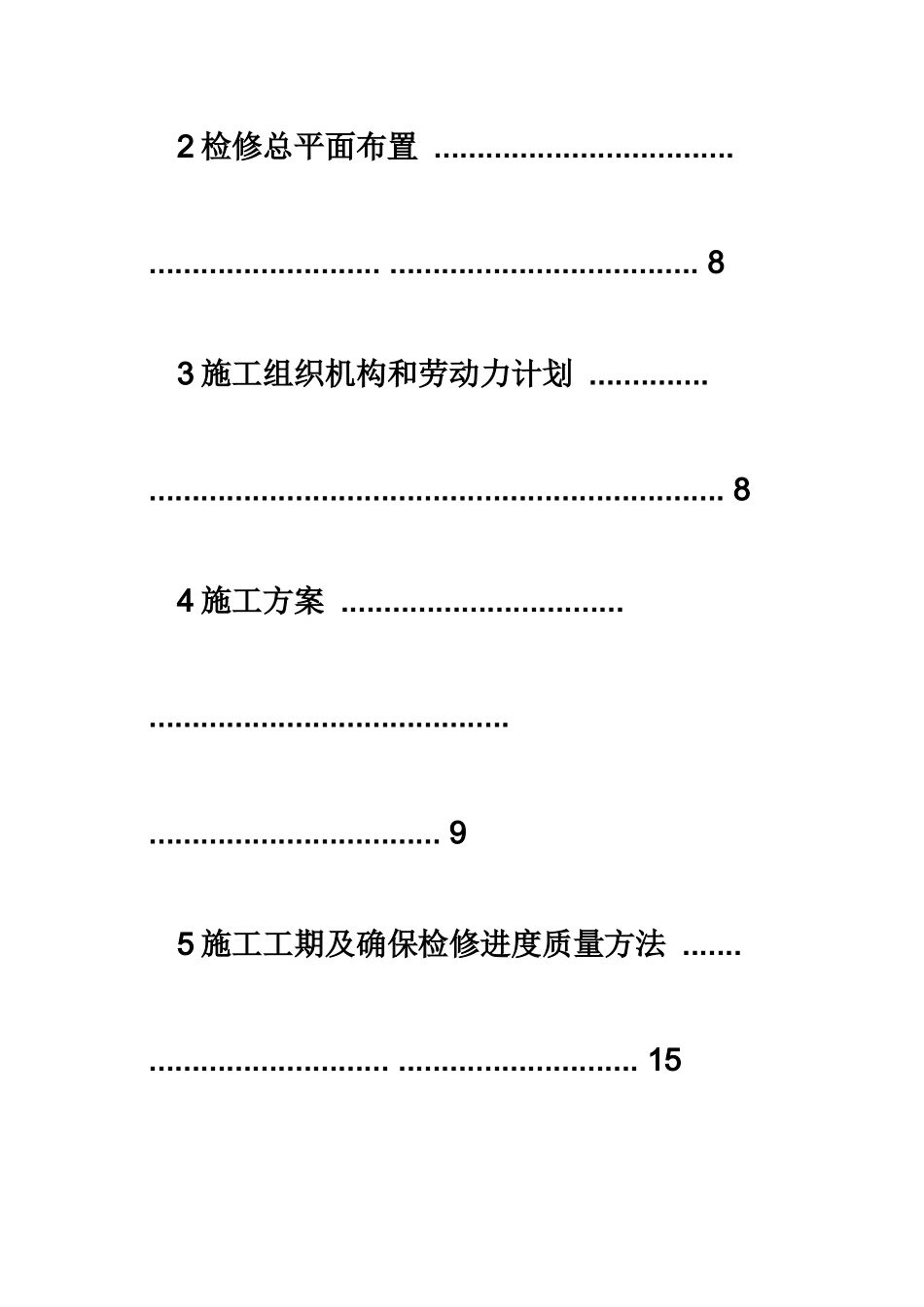

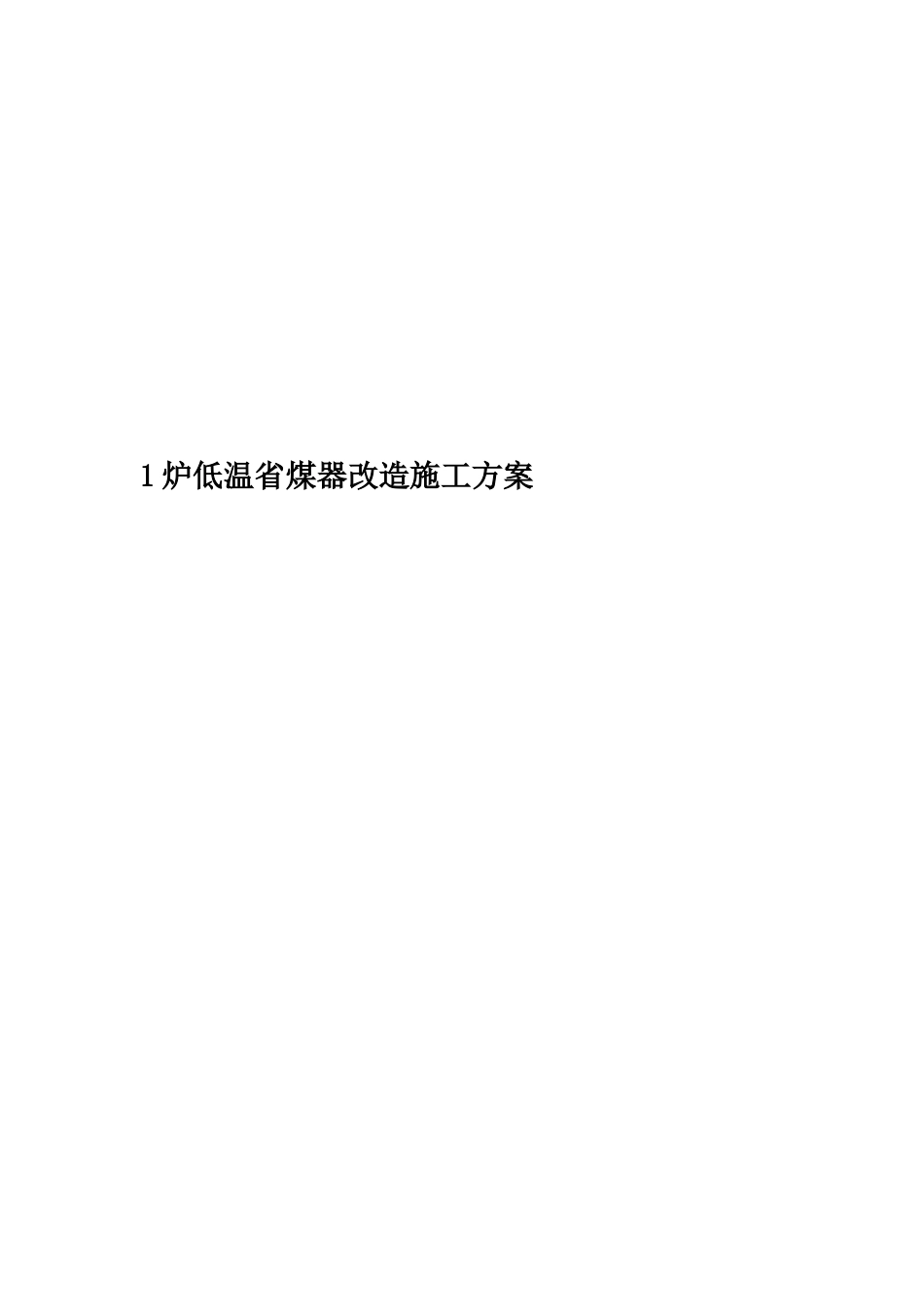

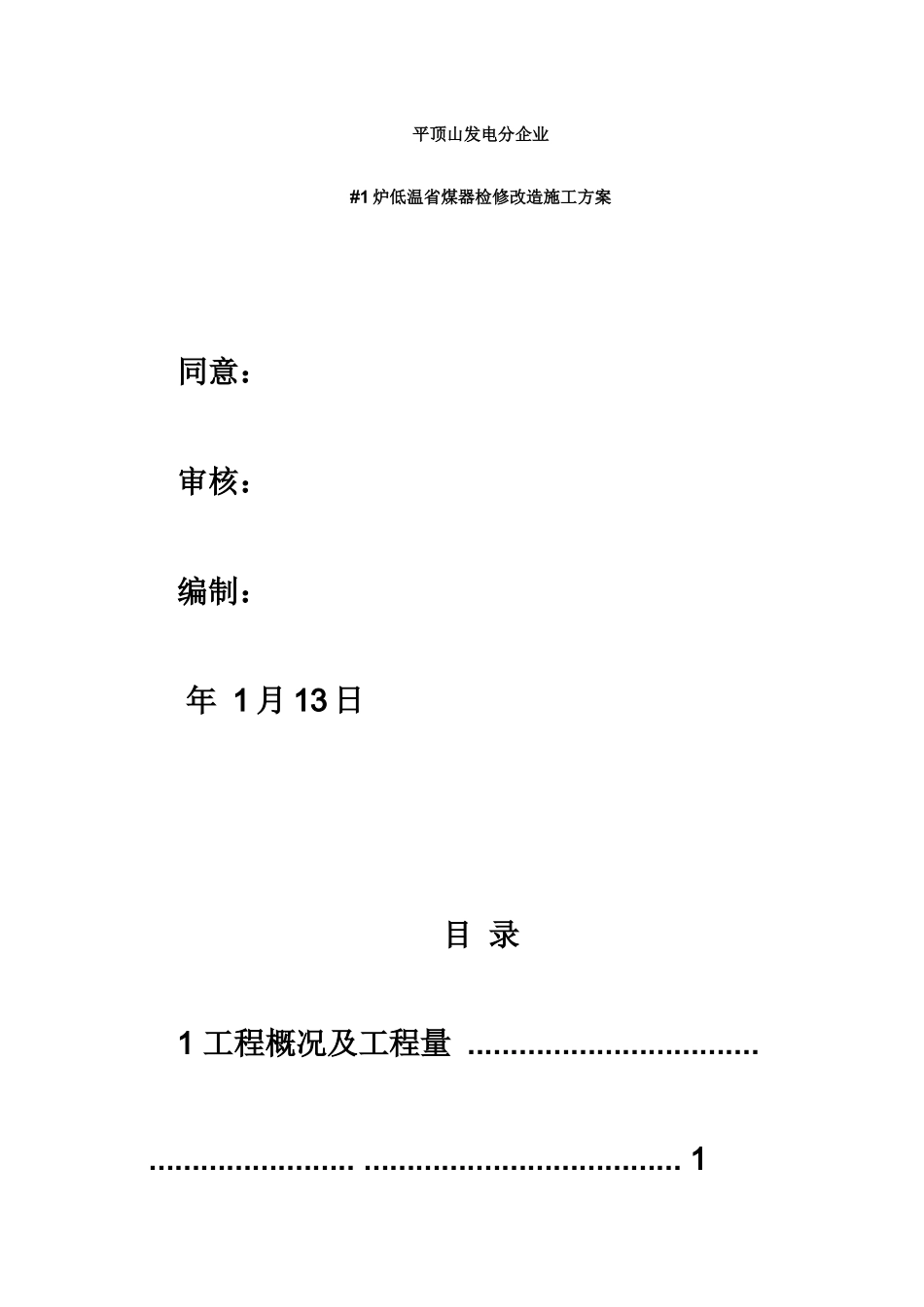

1 炉低温省煤器改造施工方案平顶山发电分企业#1 炉低温省煤器检修改造施工方案同意：审核：编制： 年 1 月 13 日目 录1 工程概况及工程量 .................................. ........................ ..................................... 12 检修总平面布置 ................................... ........................... .................................... 83 施工组织机构和劳动力计划 .............. ................................................................... 84 施工方案 ................................. .......................................... .................................. 95 施工工期及确保检修进度质量方法 ....... ............................ ............................ 156 安全文明检修和职业健康及环境保护目标和管理 ....... ......................................... 311 工程概况及工程量1.1 工程概况平顶山发电分企业#1、#2 机组为2×1000MW 燃煤机组， #1 机组需在 A 修中对烟气余热利用改造（即低温省煤器改造）。烟气余热回收装置换热形式为烟气—水换热器及配套凝聚水系统（包含凝聚水管道、再循环水泵、调整旁路）。烟气换热器为一级，安装在每台锅炉空气预热器后，静电除尘器前 6 路水平烟道上，每台锅炉所设烟气换热器为 6 台。(1 台为 6 件，每件重约 23t)凝聚水系统实行串联络统。本工程锅炉烟气余热回收装置利用烟气余热加热汽机凝聚水，同时将排烟温度从 130℃降低到 100℃左右，提升机组综合效率，烟气余热换热装置换热器面积设计余量不低于 5%。锅炉原烟气流经次序为锅炉---空气预热器---锅炉烟气余热回收装置---静电除尘器---吸风机---脱硫吸收塔---烟囱，烟气被冷却放出热量用来加热汽机凝聚水。锅炉烟气余热回收装置换热形式为气-水换热器，布置在除尘器前水平烟道。烟气余热回收装置安装在除尘器入口水平烟道支管上；烟气余热回收装置冷却水从#7 低加出口取水，经烟气余热回收装置烟气换热器后回送至#6 低加入口；实行热水再循环控制方式调整进入烟气换热装置入口水温。系统配置 2台变频升压节能型单级清水离心泵（一用一备）进行系统循环。确保进烟气余热回收装置进口循环水温不低于 70℃，回水至 6 号低加入口。烟气换热器设计防止了设备在运行中出现堵灰及不可接收腐蚀现象。烟气换热器出...
