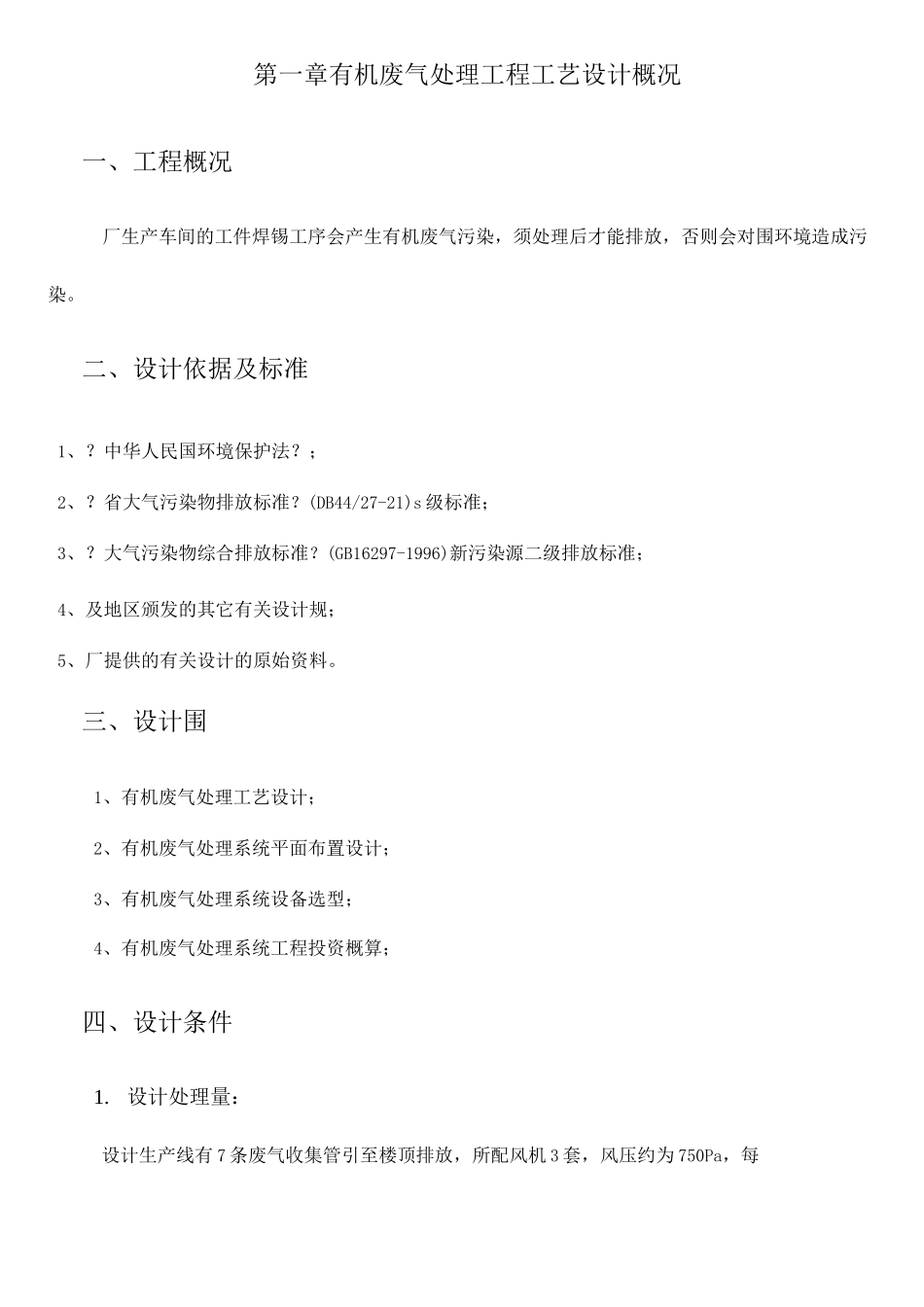

第一章有机废气处理工程工艺设计概况一、工程概况厂生产车间的工件焊锡工序会产生有机废气污染,须处理后才能排放,否则会对围环境造成污染。二、设计依据及标准1、?中华人民国环境保护法?;2、?省大气污染物排放标准?(DB44/27-21)s 级标准;3、?大气污染物综合排放标准?(GB16297-1996)新污染源二级排放标准;4、及地区颁发的其它有关设计规;5、厂提供的有关设计的原始资料。三、设计围1、有机废气处理工艺设计;2、有机废气处理系统平面布置设计;3、有机废气处理系统设备选型;4、有机废气处理系统工程投资概算;四、设计条件1.设计处理量:设计生产线有 7 条废气收集管引至楼顶排放,所配风机 3 套,风压约为 750Pa,每套排风量为 1 ms/ho根据该厂提供资料,现拟将 7 条排风管分别连接 3 套离心风机,将废气引入有喷淋塔,然后接至除雾器去除水雾后连接至活性炭吸附装置进展吸附处理,共设 3 台活性炭吸附器,活性炭吸附装置设计处理量为 80 m3/ho五、工艺设计废气处理工艺流程如下:工作点 风管 离心风柜 | [喷淋塔 除雾器 | 活性炭吸附器 排放1、活性炭吸附工作原理a. 吸附现象是发生在两个不同相界面的现象,吸附过程就是在界面上的扩散过程,是发生在固体外表的吸附,这是由于固体外表存在着剩余的吸引力而引起的。吸附可分为物理吸附和化学吸附;物理吸附亦称德华吸附,是由于吸附剂与吸附质分子之间的静电力或德华引力导致物理吸附引起的,当固体和气体之间的分子引力大于气体分子之间的引力时,即使气体的压力低于与操作温度相对应的饱和蒸气压,气体分子也会冷凝在固体外表上,物理吸附是一种放热过程。化学吸附亦称活性吸附,是由于吸附剂外表与吸附质分子间的化学反响力导致化学吸附,它涉及分子中化学键的破坏和重新结合,因此,化学吸附过程的吸附热较物理吸附过程大。在吸附过程中,物理吸附和化学吸附之间没有格的界限,同一物质在较低温度下可能发生物理吸附,而在较高温度下往往是化学吸附。活性炭纤维吸附以物理吸附为主,但由于外表活性剂的存在,也有一定的化学吸附作用。b. 活性炭对废气吸附的特点:〔1〕、对于芳香族化合物的吸附优于对非芳香族化合物的吸附。〔2〕、对带有支键的烃类物理的吸附优于对直链烃类物质的吸附。〔3〕、对有机物中含有无机基团物质的吸附总是低于不含无机基团物质的吸附。〔4〕、对分子量大和沸点高的化合的的吸附总是高于分子量小和沸点低的化合物的吸附。...
