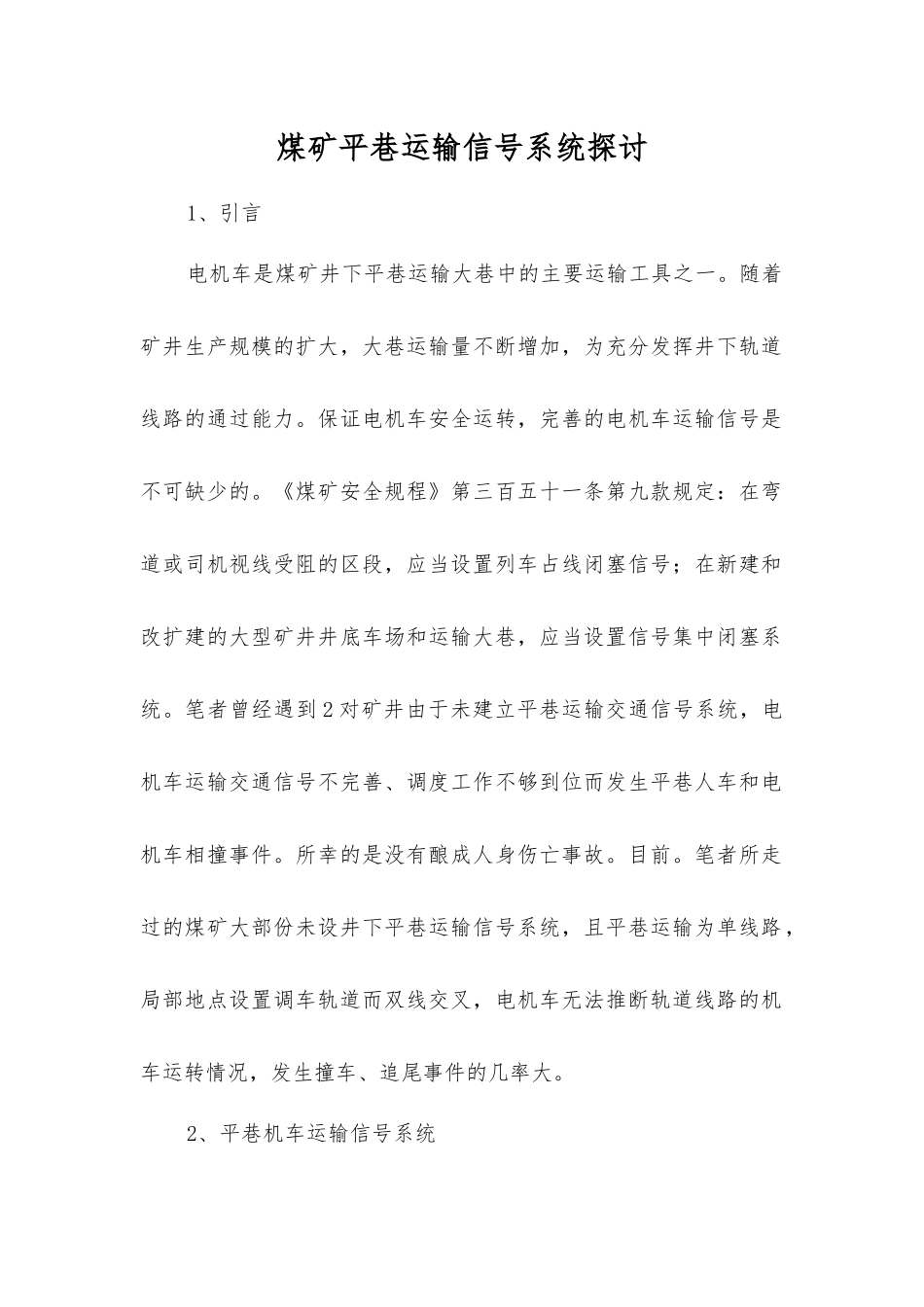

煤矿平巷运输信号系统探讨

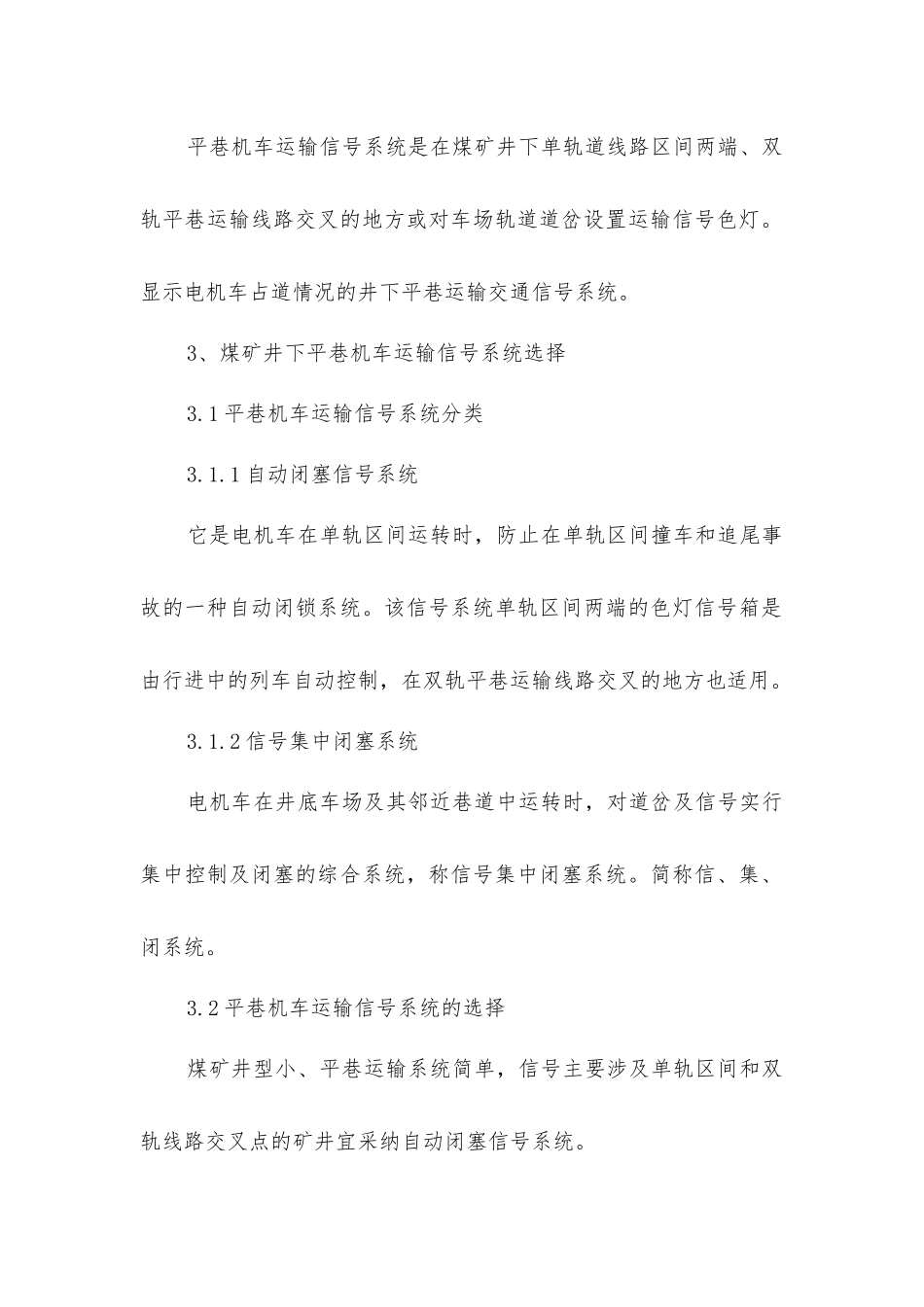

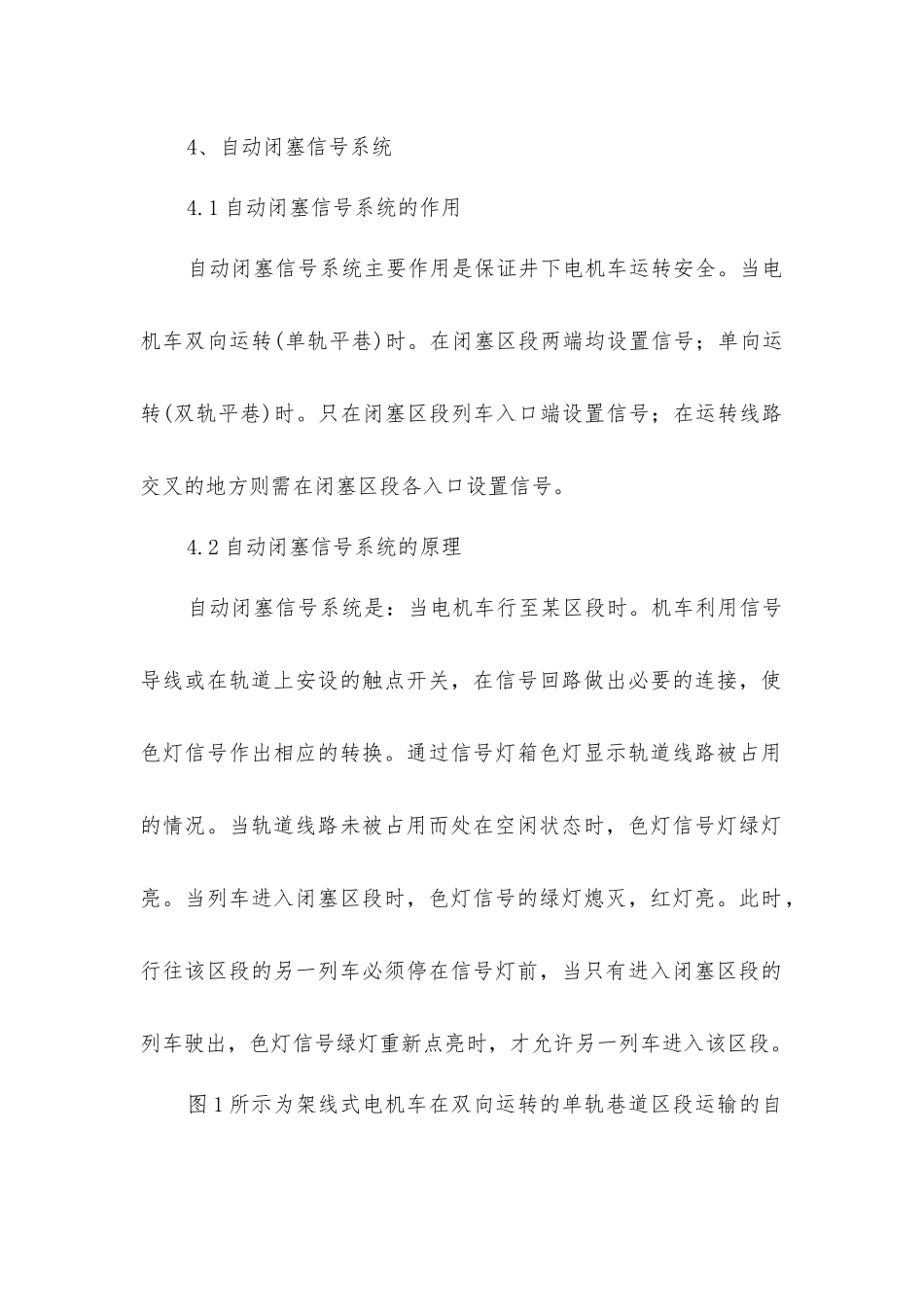

煤矿平巷运输信号系统探讨1、引言电机车是煤矿井下平巷运输大巷中的主要运输工具之一。随着矿井生产规模的扩大，大巷运输量不断增加，为充分发挥井下轨道线路的通过能力。保证电机车安全运转，完善的电机车运输信号是不可缺少的。《煤矿安全规程》第三百五十一条第九款规定：在弯道或司机视线受阻的区段，应当设置列车占线闭塞信号；在新建和改扩建的大型矿井井底车场和运输大巷，应当设置信号集中闭塞系统。笔者曾经遇到 2 对矿井由于未建立平巷运输交通信号系统，电机车运输交通信号不完善、调度工作不够到位而发生平巷人车和电机车相撞事件。所幸的是没有酿成人身伤亡事故。目前。笔者所走过的煤矿大部份未设井下平巷运输信号系统，且平巷运输为单线路，局部地点设置调车轨道而双线交叉，电机车无法推断轨道线路的机车运转情况，发生撞车、追尾事件的几率大。2、平巷机车运输信号系统平巷机车运输信号系统是在煤矿井下单轨道线路区间两端、双轨平巷运输线路交叉的地方或对车场轨道道岔设置运输信号色灯。显示电机车占道情况的井下平巷运输交通信号系统。3、煤矿井下平巷机车运输信号系统选择3.1 平巷机车运输信号系统分类3.1.1 自动闭塞信号系统它是电机车在单轨区间运转时，防止在单轨区间撞车和追尾事故的一种自动闭锁系统。该信号系统单轨区间两端的色灯信号箱是由行进中的列车自动控制，在双轨平巷运输线路交叉的地方也适用。3.1.2 信号集中闭塞系统电机车在井底车场及其邻近巷道中运转时，对道岔及信号实行集中控制及闭塞的综合系统，称信号集中闭塞系统。简称信、集、闭系统。3.2 平巷机车运输信号系统的选择煤矿井型小、平巷运输系统简单，信号主要涉及单轨区间和双轨线路交叉点的矿井宜采纳自动闭塞信号系统。4、自动闭塞信号系统4.1 自动闭塞信号系统的作用自动闭塞信号系统主要作用是保证井下电机车运转安全。当电机车双向运转(单轨平巷)时。在闭塞区段两端均设置信号；单向运转(双轨平巷)时。只在闭塞区段列车入口端设置信号；在运转线路交叉的地方则需在闭塞区段各入口设置信号。4.2 自动闭塞信号系统的原理自动闭塞信号系统是：当电机车行至某区段时。机车利用信号导线或在轨道上安设的触点开关，在信号回路做出必要的连接，使色灯信号作出相应的转换。通过信号灯箱色灯显示轨道线路被占用的情况。当轨道线路未被占用而处在空闲状态时，色灯信号灯绿灯亮。当列车进入闭塞区段时，色灯信号的绿灯熄灭，红灯亮。此时，行往该...
