物流传输线自动控制系统电气控制课程设计

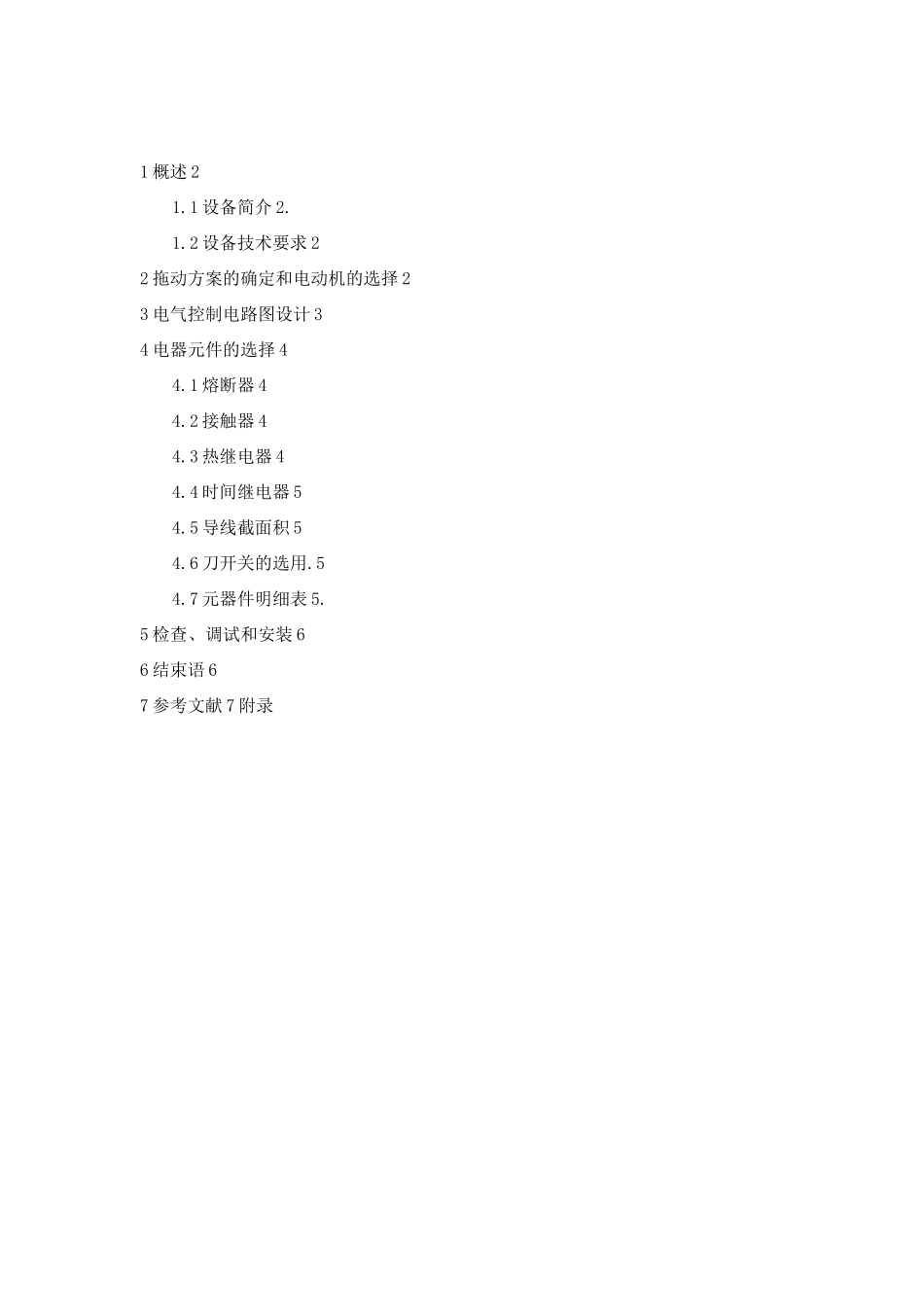

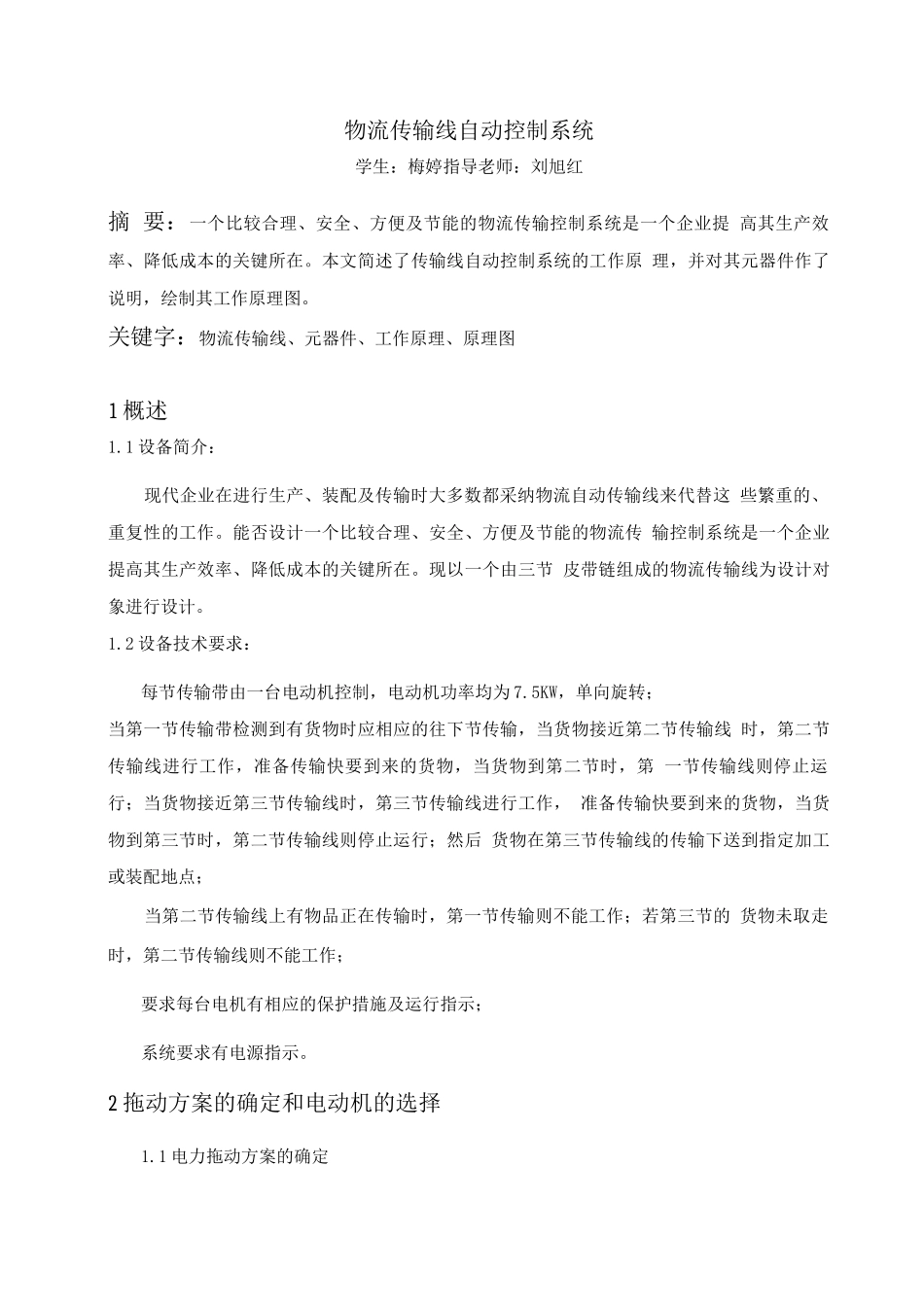

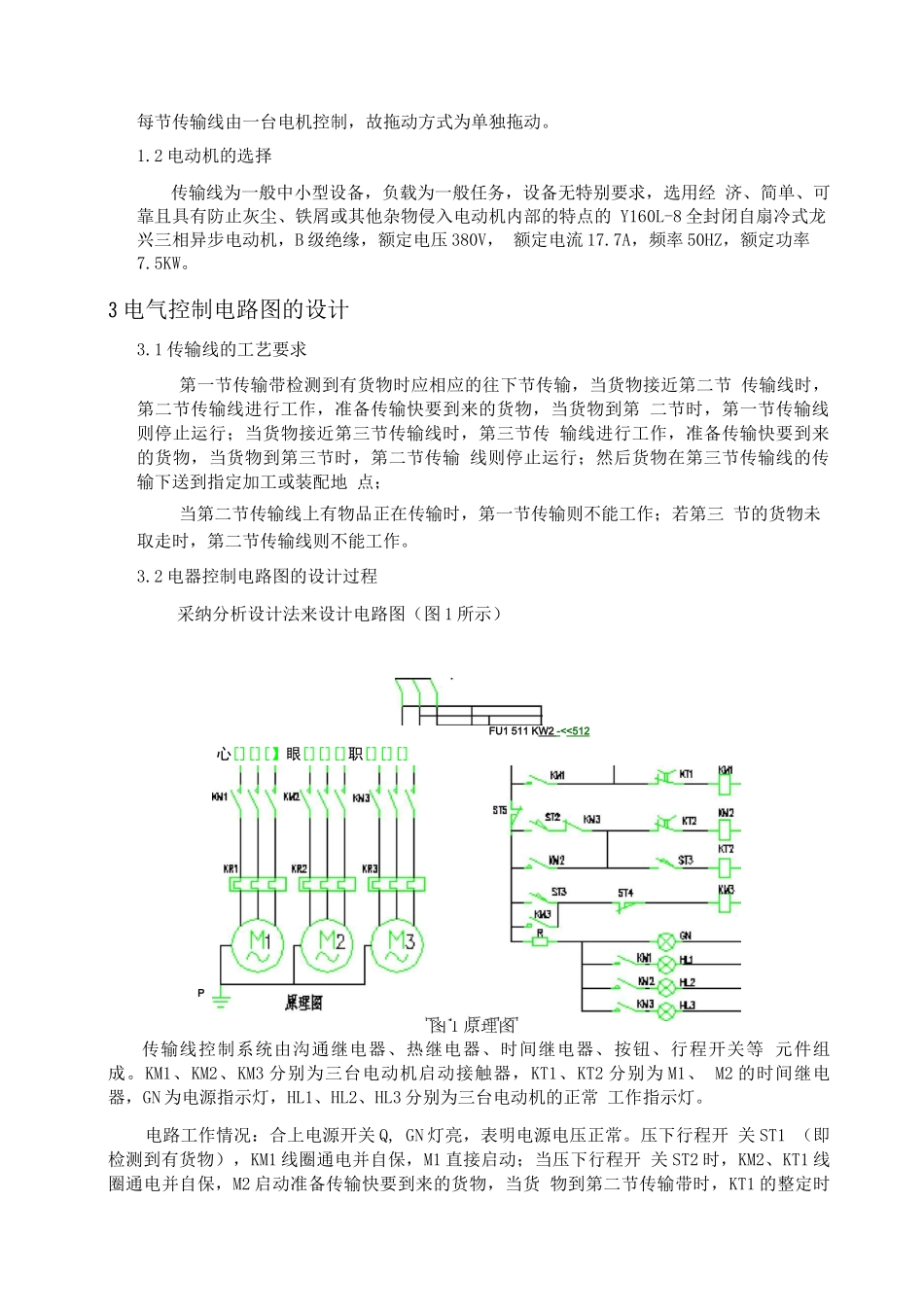

1 概述 21.1 设备简介 2.1.2 设备技术要求 22 拖动方案的确定和电动机的选择 23 电气控制电路图设计 34 电器元件的选择 44.1 熔断器 44.2 接触器 44.3 热继电器 44.4 时间继电器 54.5 导线截面积 54.6 刀开关的选用.54.7 元器件明细表 5.5 检查、调试和安装 66 结束语 67 参考文献 7 附录物流传输线自动控制系统学生：梅婷指导老师：刘旭红摘 要：一个比较合理、安全、方便及节能的物流传输控制系统是一个企业提 高其生产效率、降低成本的关键所在。本文简述了传输线自动控制系统的工作原 理，并对其元器件作了说明，绘制其工作原理图。关键字：物流传输线、元器件、工作原理、原理图1 概述1.1 设备简介：现代企业在进行生产、装配及传输时大多数都采纳物流自动传输线来代替这 些繁重的、重复性的工作。能否设计一个比较合理、安全、方便及节能的物流传 输控制系统是一个企业提高其生产效率、降低成本的关键所在。现以一个由三节 皮带链组成的物流传输线为设计对象进行设计。1.2 设备技术要求：每节传输带由一台电动机控制，电动机功率均为 7.5KW，单向旋转；当第一节传输带检测到有货物时应相应的往下节传输，当货物接近第二节传输线 时，第二节传输线进行工作，准备传输快要到来的货物，当货物到第二节时，第 一节传输线则停止运行；当货物接近第三节传输线时，第三节传输线进行工作， 准备传输快要到来的货物，当货物到第三节时，第二节传输线则停止运行；然后 货物在第三节传输线的传输下送到指定加工或装配地点；当第二节传输线上有物品正在传输时，第一节传输则不能工作；若第三节的 货物未取走时，第二节传输线则不能工作；要求每台电机有相应的保护措施及运行指示；系统要求有电源指示。2 拖动方案的确定和电动机的选择1.1 电力拖动方案的确定每节传输线由一台电机控制，故拖动方式为单独拖动。1.2 电动机的选择传输线为一般中小型设备，负载为一般任务，设备无特别要求，选用经 济、简单、可靠且具有防止灰尘、铁屑或其他杂物侵入电动机内部的特点的 Y160L-8 全封闭自扇冷式龙兴三相异步电动机，B 级绝缘，额定电压 380V， 额定电流 17.7A，频率 50HZ，额定功率7.5KW。3 电气控制电路图的设计3.1 传输线的工艺要求第一节传输带检测到有货物时应相应的往下节传输，当货物接近第二节 传输线时，第二节传输线进行工作，准备传输快要到来的货物，当货物到第 二节时，第一节传...
