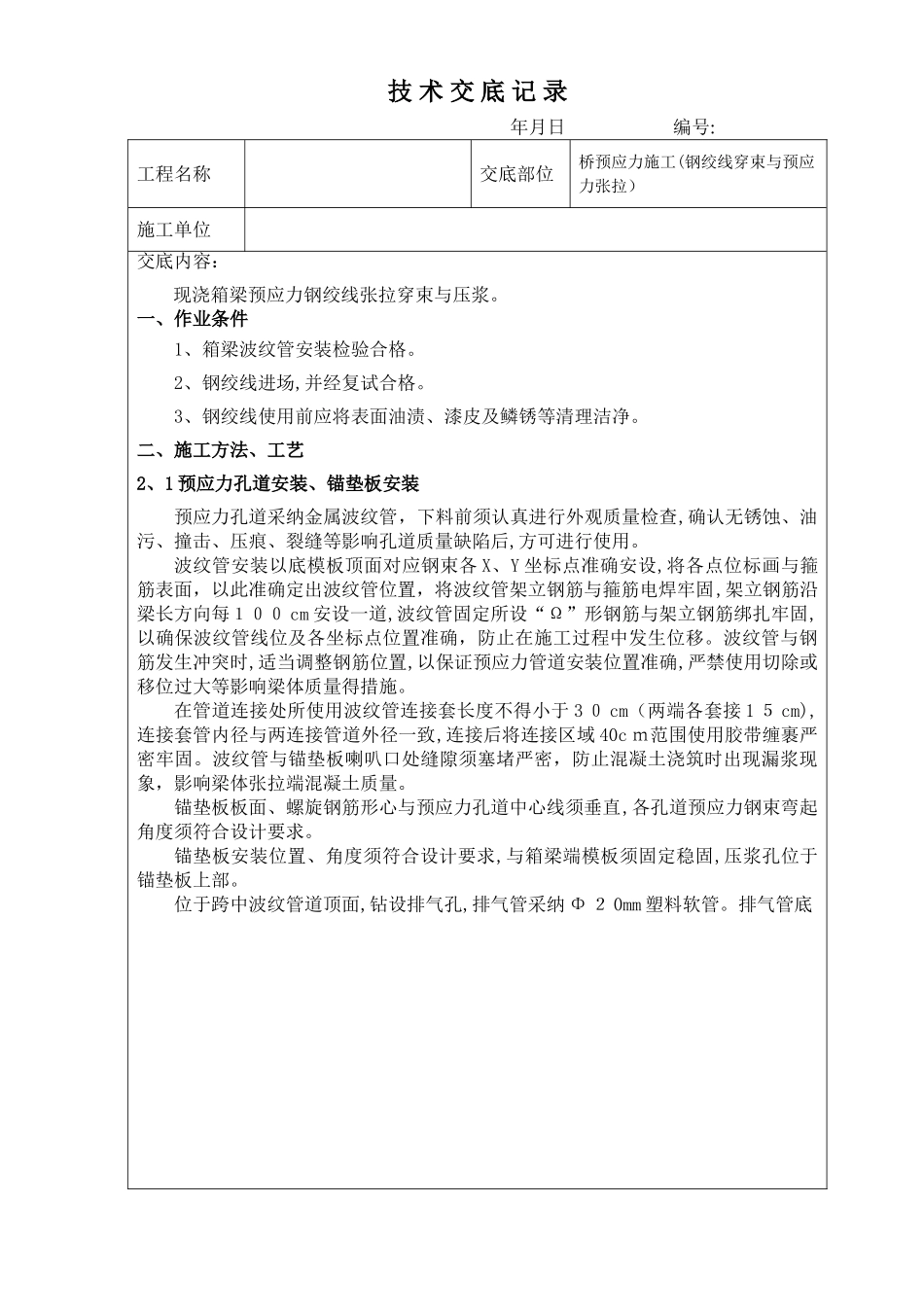

技 术 交 底 记 录 年月日 编号:工程名称交底部位桥预应力施工(钢绞线穿束与预应力张拉）施工单位交底内容：现浇箱梁预应力钢绞线张拉穿束与压浆。一、作业条件1、箱梁波纹管安装检验合格。2、钢绞线进场,并经复试合格。3、钢绞线使用前应将表面油渍、漆皮及鳞锈等清理洁净。二、施工方法、工艺2、1 预应力孔道安装、锚垫板安装预应力孔道采纳金属波纹管，下料前须认真进行外观质量检查,确认无锈蚀、油污、撞击、压痕、裂缝等影响孔道质量缺陷后,方可进行使用。波纹管安装以底模板顶面对应钢束各 X、Y 坐标点准确安设,将各点位标画与箍筋表面，以此准确定出波纹管位置，将波纹管架立钢筋与箍筋电焊牢固,架立钢筋沿梁长方向每１００ cm 安设一道,波纹管固定所设“Ω”形钢筋与架立钢筋绑扎牢固,以确保波纹管线位及各坐标点位置准确，防止在施工过程中发生位移。波纹管与钢筋发生冲突时,适当调整钢筋位置,以保证预应力管道安装位置准确,严禁使用切除或移位过大等影响梁体质量得措施。在管道连接处所使用波纹管连接套长度不得小于 3 ０ cm（两端各套接 1 ５ cm),连接套管内径与两连接管道外径一致,连接后将连接区域 40c ｍ范围使用胶带缠裹严密牢固。波纹管与锚垫板喇叭口处缝隙须塞堵严密，防止混凝土浇筑时出现漏浆现象，影响梁体张拉端混凝土质量。锚垫板板面、螺旋钢筋形心与预应力孔道中心线须垂直,各孔道预应力钢束弯起角度须符合设计要求。锚垫板安装位置、角度须符合设计要求,与箱梁端模板须固定稳固,压浆孔位于锚垫板上部。位于跨中波纹管道顶面,钻设排气孔,排气管采纳 Φ ２ 0mm 塑料软管。排气管底口与波纹管道内壁表面齐平,出气(浆)口高出梁体顶面不小于 20cm。排气管与波纹管道顶面钻孔处使用胶带缠裹严密。2、2 钢绞线穿束箱梁拆除模板后,穿预应力钢束,预应力钢绞线采纳 φs15.2m ｍ高强低松弛钢绞线,其标准强度 fpk=１ 860Mpa,松弛率为 2、5％。设计图纸材料表中预应力钢绞线长度包括箱梁两端各伸出１、0m 得长度。下料前,将未开封整捆钢绞线放置支设脚手管框架内进行拆捆调直、切割,拆捆后钢绞线必须呈直顺状态,以保证下料长度准确一致。钢绞线切断采纳砂轮锯切割,切割前,在切割断面两端各２ cm 处用铅丝绑牢，防止切割后钢绞线端头破股松散。钢绞线加工完成后暂不使用时苫盖存放，钢绞线与地面均匀架空,架空高度不小于２ 0 ｃ m，以防被雨水浇淋、积水浸泡产生锈蚀。钢绞线在穿束前，将钢绞线...
