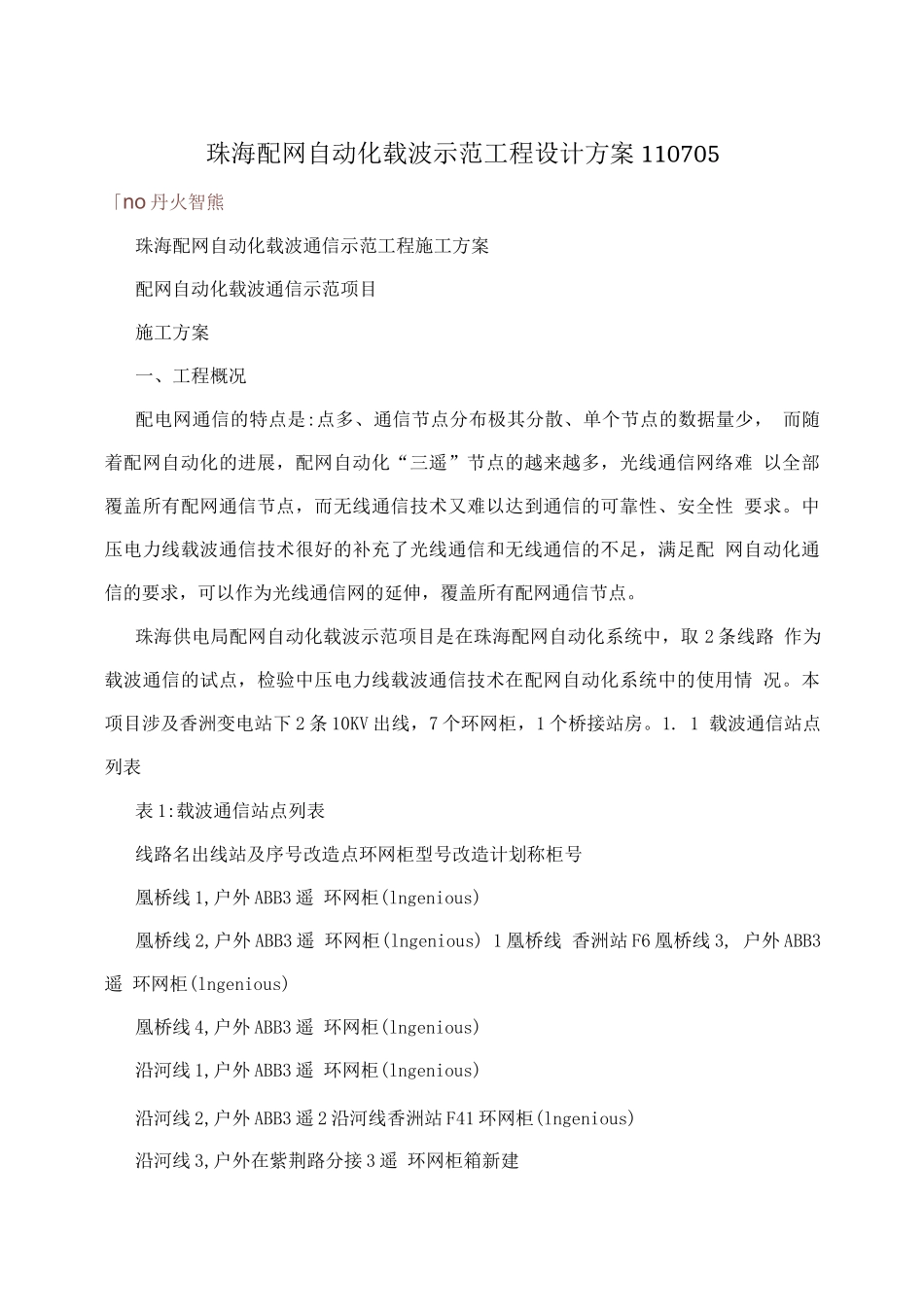

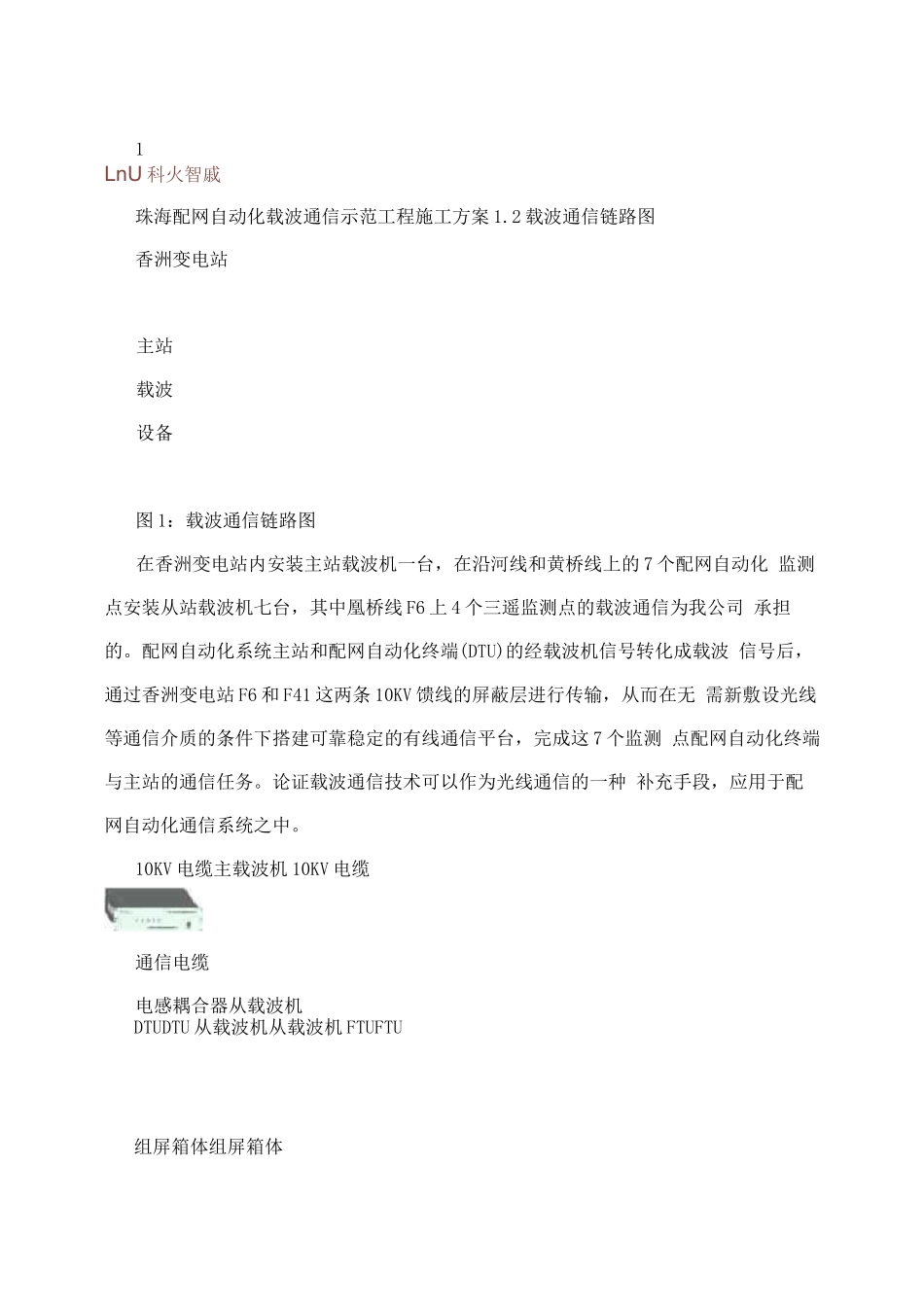

珠海配网自动化载波示范工程设计方案 110705「no 丹火智熊珠海配网自动化载波通信示范工程施工方案配网自动化载波通信示范项目施工方案一、工程概况配电网通信的特点是:点多、通信节点分布极其分散、单个节点的数据量少， 而随着配网自动化的进展，配网自动化“三遥”节点的越来越多，光线通信网络难 以全部覆盖所有配网通信节点，而无线通信技术又难以达到通信的可靠性、安全性 要求。中压电力线载波通信技术很好的补充了光线通信和无线通信的不足，满足配 网自动化通信的要求，可以作为光线通信网的延伸，覆盖所有配网通信节点。珠海供电局配网自动化载波示范项目是在珠海配网自动化系统中，取 2 条线路 作为载波通信的试点，检验中压电力线载波通信技术在配网自动化系统中的使用情 况。本项目涉及香洲变电站下 2 条 10KV 出线，7 个环网柜，1 个桥接站房。1. 1 载波通信站点列表表 1:载波通信站点列表线路名出线站及序号改造点环网柜型号改造计划称柜号凰桥线 1,户外 ABB3 遥 环网柜(lngenious)凰桥线 2,户外 ABB3 遥 环网柜(lngenious) 1 凰桥线 香洲站 F6 凰桥线 3, 户外 ABB3遥 环网柜(lngenious)凰桥线 4,户外 ABB3 遥 环网柜(lngenious)沿河线 1,户外 ABB3 遥 环网柜(lngenious)沿河线 2,户外 ABB3 遥 2 沿河线香洲站 F41 环网柜(lngenious)沿河线 3,户外在紫荆路分接 3 遥 环网柜箱新建1LnU 科火智戚珠海配网自动化载波通信示范工程施工方案 1.2 载波通信链路图香洲变电站主站载波设备图 1：载波通信链路图在香洲变电站内安装主站载波机一台，在沿河线和黄桥线上的 7 个配网自动化 监测点安装从站载波机七台，其中凰桥线 F6 上 4 个三遥监测点的载波通信为我公司 承担的。配网自动化系统主站和配网自动化终端(DTU)的经载波机信号转化成载波 信号后，通过香洲变电站 F6 和 F41 这两条 10KV 馈线的屏蔽层进行传输，从而在无 需新敷设光线等通信介质的条件下搭建可靠稳定的有线通信平台，完成这 7 个监测 点配网自动化终端与主站的通信任务。论证载波通信技术可以作为光线通信的一种 补充手段，应用于配网自动化通信系统之中。10KV 电缆主载波机 10KV 电缆通信电缆电感耦合器从载波机DTUDTU 从载波机从载波机 FTUFTU组屏箱体组屏箱体通信 RS232 串线通信 RS232 串线图 2:设备安装位置及接线示意图2珠海配网自动化载波通信示范工程施工方案 1.3 ...
