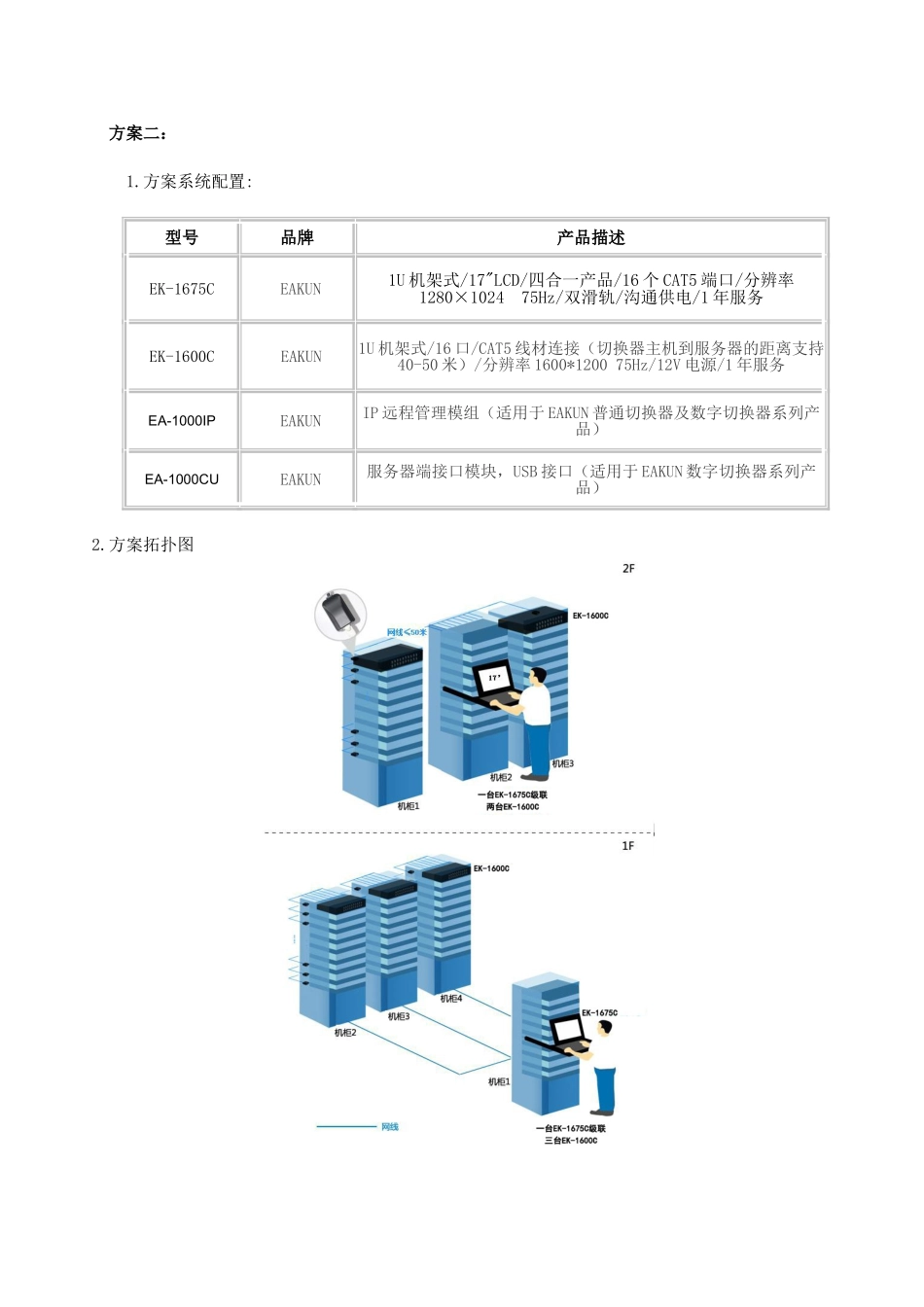

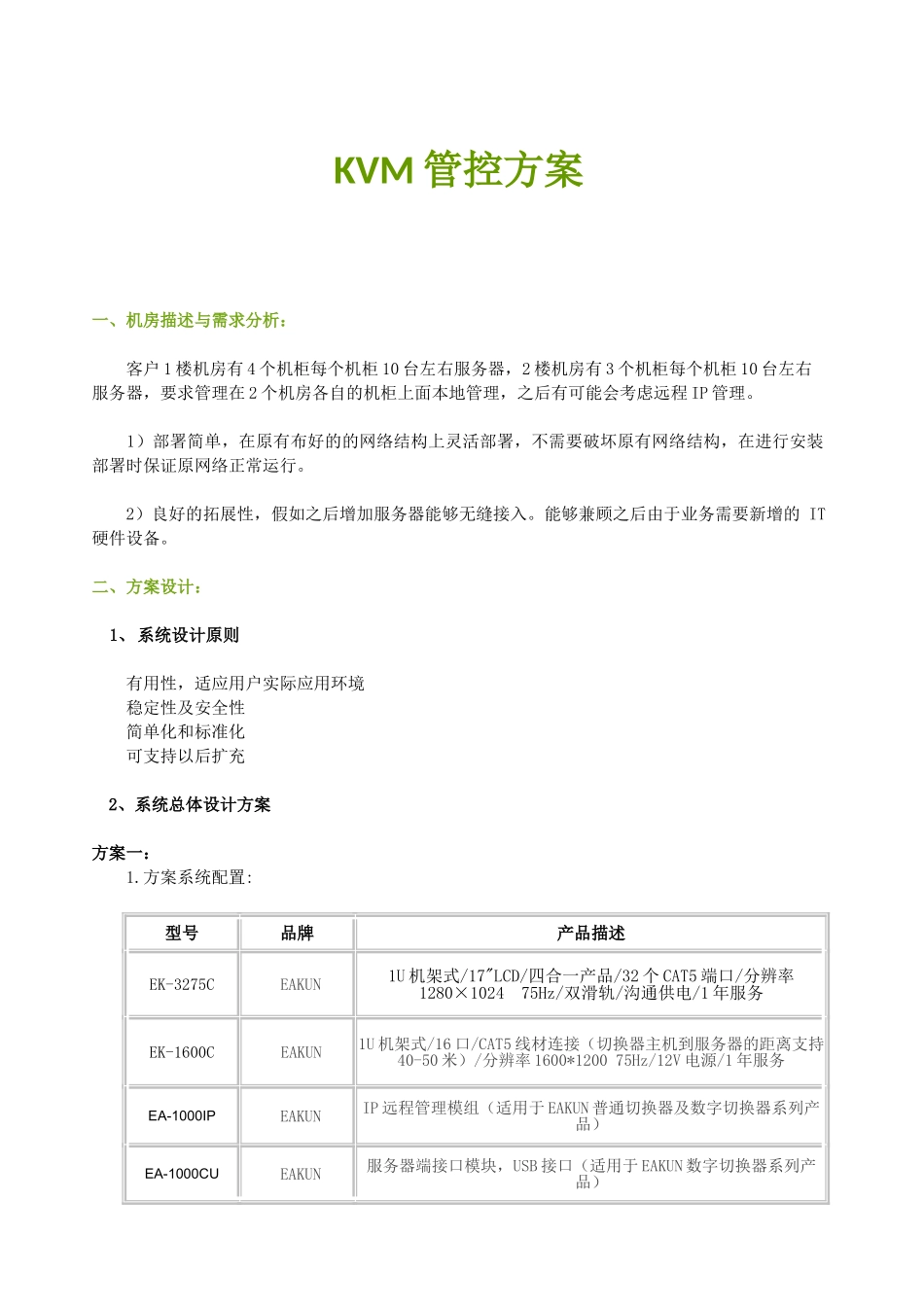

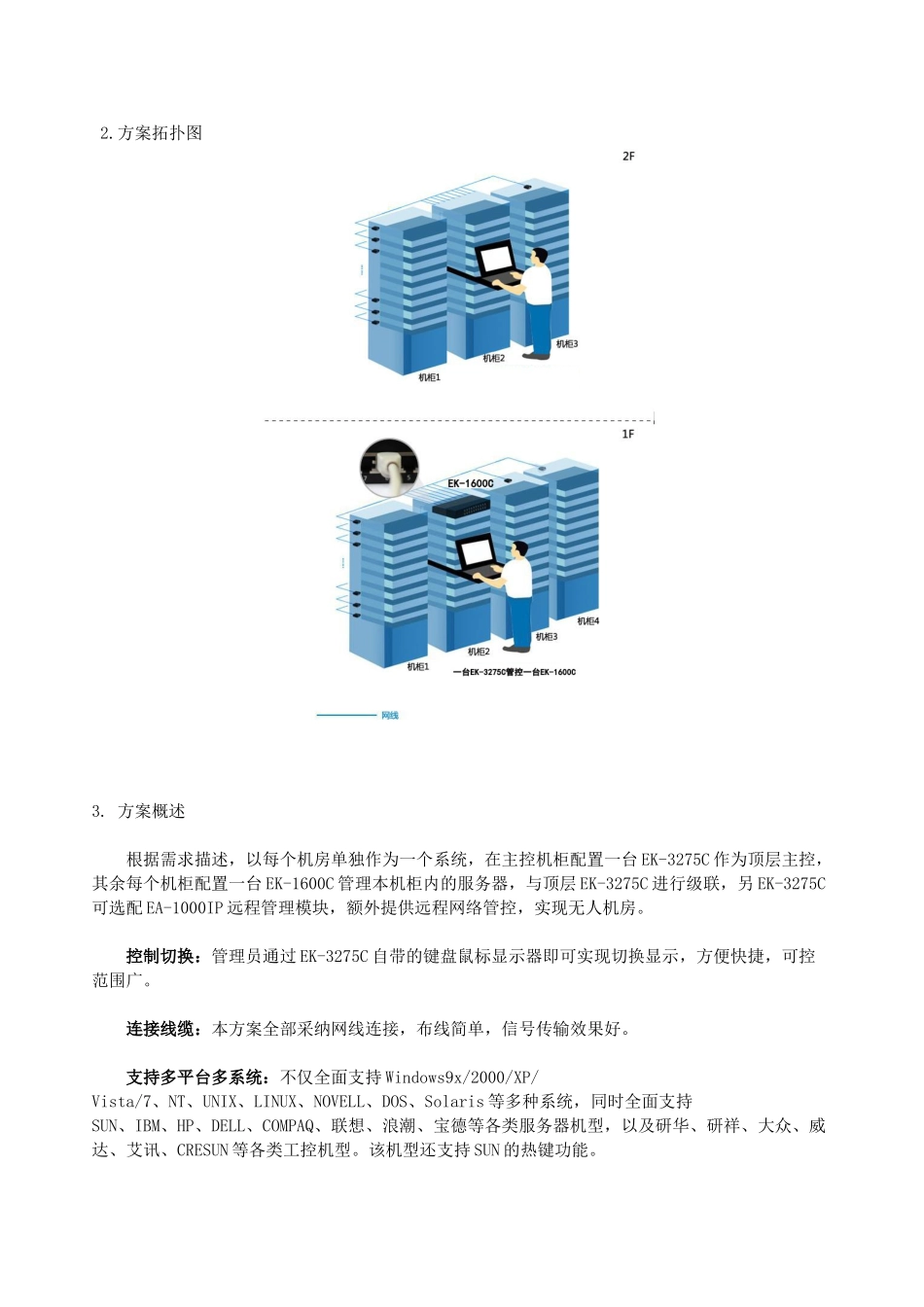

KVM 管控方案一、机房描述与需求分析：客户 1 楼机房有 4 个机柜每个机柜 10 台左右服务器，2 楼机房有 3 个机柜每个机柜 10 台左右服务器，要求管理在 2 个机房各自的机柜上面本地管理，之后有可能会考虑远程 IP 管理。 1）部署简单，在原有布好的的网络结构上灵活部署，不需要破坏原有网络结构，在进行安装部署时保证原网络正常运行。 2）良好的拓展性，假如之后增加服务器能够无缝接入。能够兼顾之后由于业务需要新增的 IT 硬件设备。二、方案设计：1、系统设计原则有用性，适应用户实际应用环境稳定性及安全性简单化和标准化可支持以后扩充2、系统总体设计方案方案一： 1.方案系统配置:型号品牌产品描述EK-3275C EAKUN1U 机架式/17"LCD/四合一产品/32 个 CAT5 端口/分辨率1280×1024 75Hz/双滑轨/沟通供电/1 年服务EK-1600C EAKUN1U 机架式/16 口/CAT5 线材连接（切换器主机到服务器的距离支持40-50 米）/分辨率 1600*1200 75Hz/12V 电源/1 年服务EA-1000IP EAKUNIP 远程管理模组（适用于 EAKUN 普通切换器及数字切换器系列产品）EA-1000CU EAKUN服务器端接口模块，USB 接口（适用于 EAKUN 数字切换器系列产品） 2.方案拓扑图 3. 方案概述根据需求描述，以每个机房单独作为一个系统，在主控机柜配置一台 EK-3275C 作为顶层主控，其余每个机柜配置一台 EK-1600C 管理本机柜内的服务器，与顶层 EK-3275C 进行级联，另 EK-3275C可选配 EA-1000IP 远程管理模块，额外提供远程网络管控，实现无人机房。控制切换：管理员通过 EK-3275C 自带的键盘鼠标显示器即可实现切换显示，方便快捷，可控范围广。连接线缆：本方案全部采纳网线连接，布线简单，信号传输效果好。支持多平台多系统：不仅全面支持 Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、Solaris 等多种系统，同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型，以及研华、研祥、大众、威达、艾讯、CRESUN 等各类工控机型。该机型还支持 SUN 的热键功能。 方案二： 1.方案系统配置:2.方案拓扑图型号品牌产品描述EK-1675C EAKUN1U 机架式/17"LCD/四合一产品/16 个 CAT5 端口/分辨率1280×1024 75Hz/双滑轨/沟通供电/1 年服务EK-1600C EAKUN1U 机架式/16 口/CAT5 线材连接（切换器主机到服务器的距离支持40-50 米）/分辨率 1600*1200 75Hz/12V 电源/1 年服务EA-1000I...
