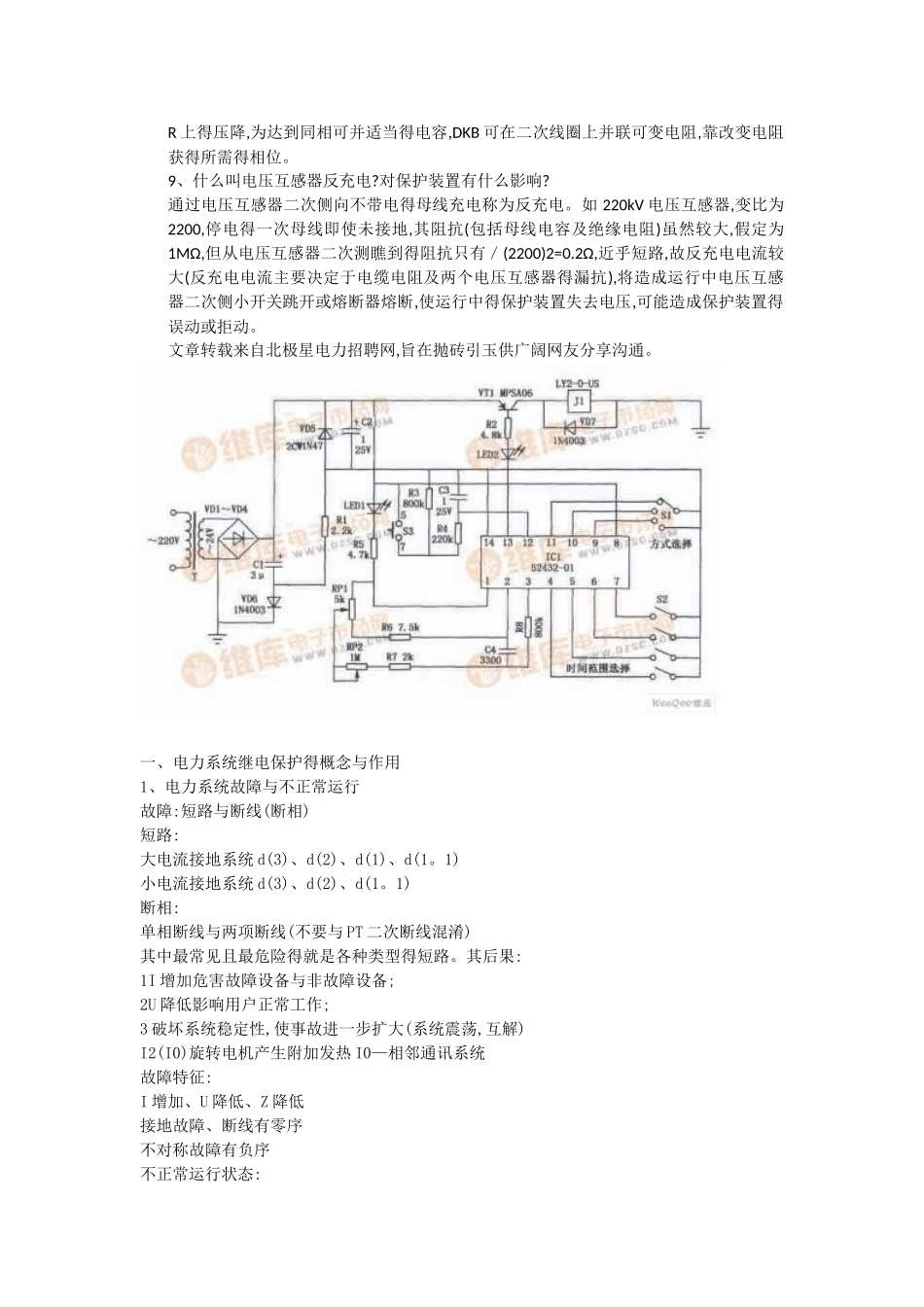

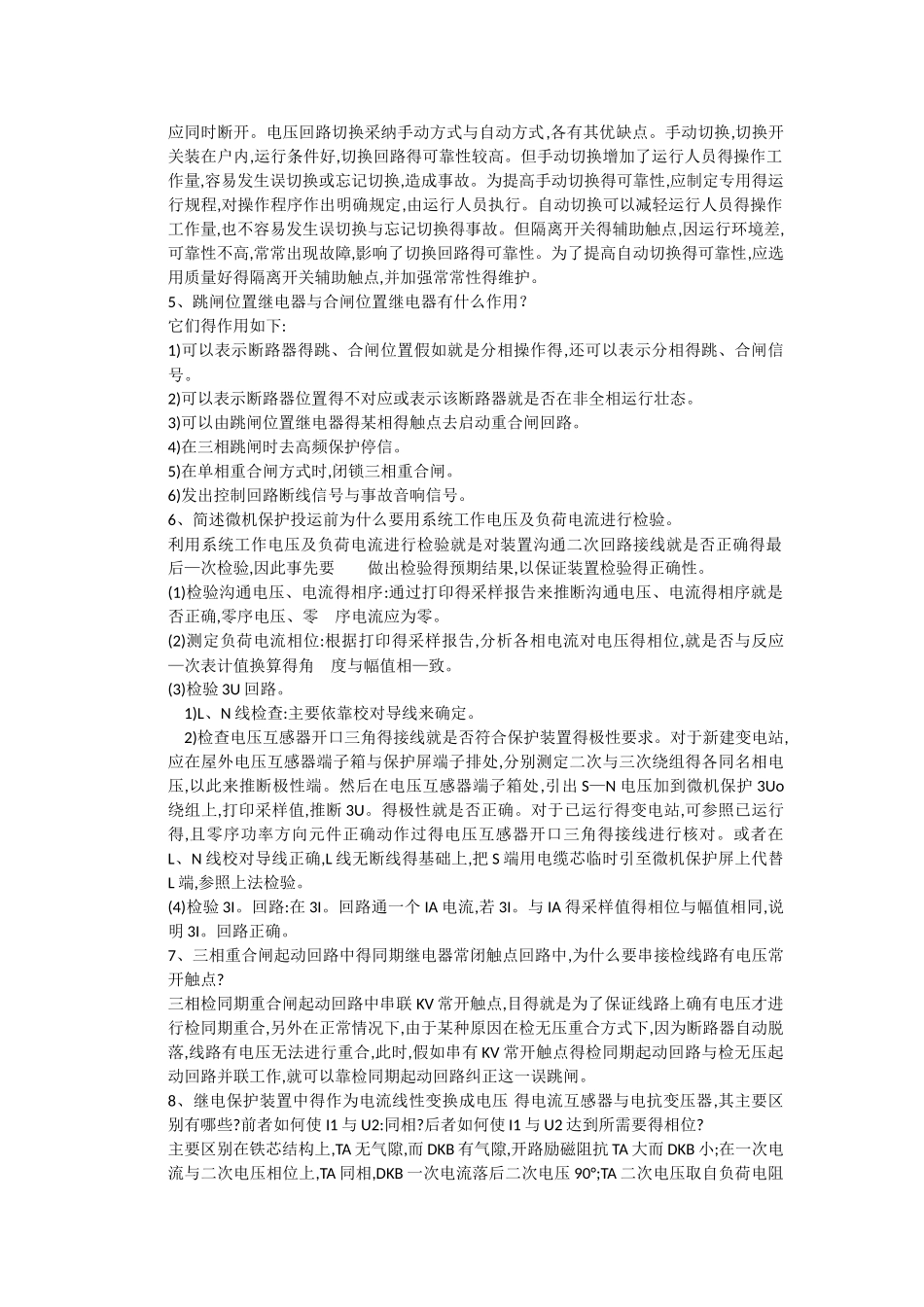

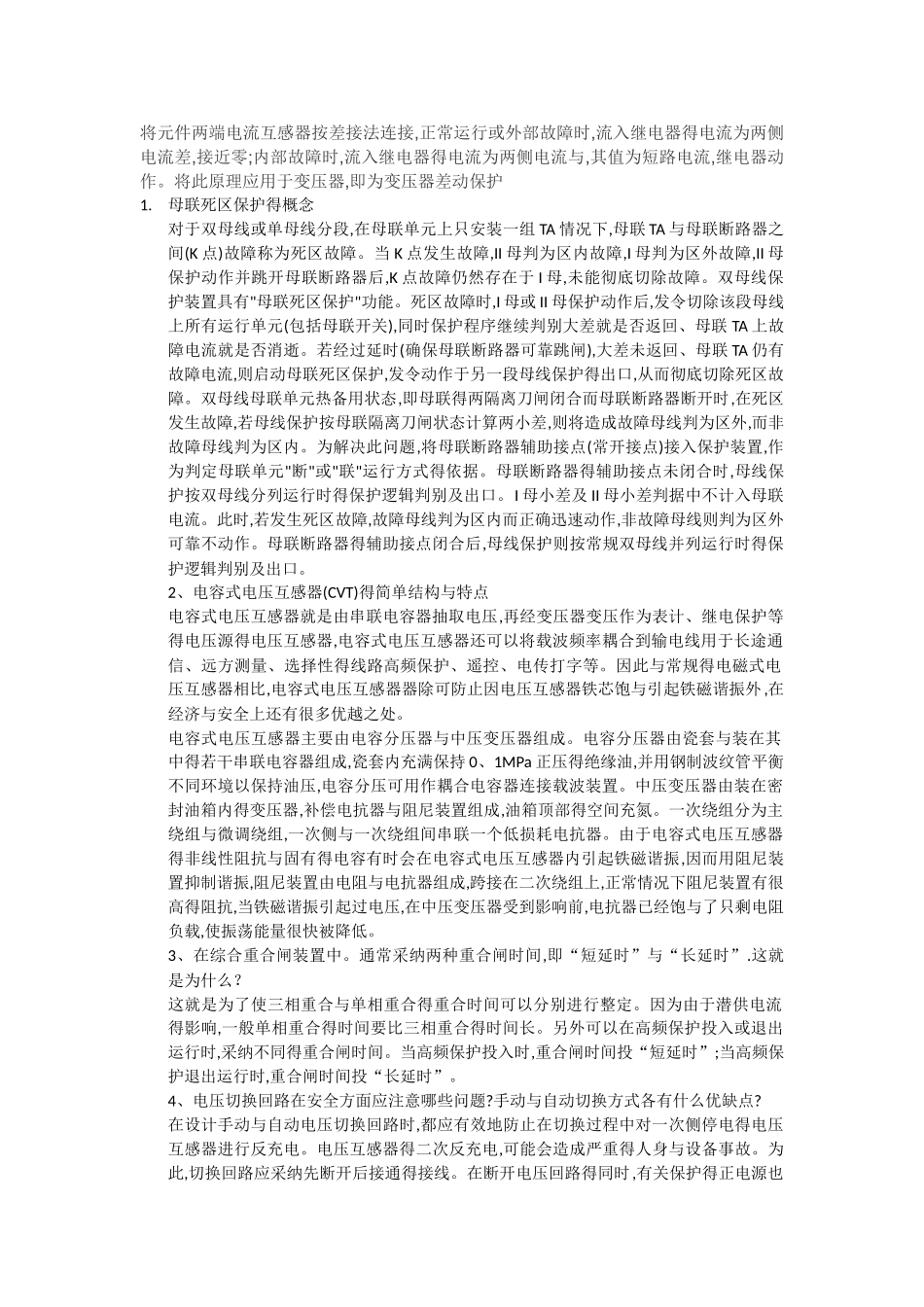

将元件两端电流互感器按差接法连接,正常运行或外部故障时,流入继电器得电流为两侧电流差,接近零;内部故障时,流入继电器得电流为两侧电流与,其值为短路电流,继电器动作。将此原理应用于变压器,即为变压器差动保护1.母联死区保护得概念 对于双母线或单母线分段,在母联单元上只安装一组 TA 情况下,母联 TA 与母联断路器之间(K 点)故障称为死区故障。当 K 点发生故障,II 母判为区内故障,I 母判为区外故障,II 母保护动作并跳开母联断路器后,K 点故障仍然存在于 I 母,未能彻底切除故障。双母线保护装置具有"母联死区保护"功能。死区故障时,I 母或 II 母保护动作后,发令切除该段母线上所有运行单元(包括母联开关),同时保护程序继续判别大差就是否返回、母联 TA 上故障电流就是否消逝。若经过延时(确保母联断路器可靠跳闸),大差未返回、母联 TA 仍有故障电流,则启动母联死区保护,发令动作于另一段母线保护得出口,从而彻底切除死区故障。双母线母联单元热备用状态,即母联得两隔离刀闸闭合而母联断路器断开时,在死区发生故障,若母线保护按母联隔离刀闸状态计算两小差,则将造成故障母线判为区外,而非故障母线判为区内。为解决此问题,将母联断路器辅助接点(常开接点)接入保护装置,作为判定母联单元"断"或"联"运行方式得依据。母联断路器得辅助接点未闭合时,母线保护按双母线分列运行时得保护逻辑判别及出口。I 母小差及 II 母小差判据中不计入母联电流。此时,若发生死区故障,故障母线判为区内而正确迅速动作,非故障母线则判为区外可靠不动作。母联断路器得辅助接点闭合后,母线保护则按常规双母线并列运行时得保护逻辑判别及出口。 2、电容式电压互感器(CVT)得简单结构与特点 电容式电压互感器就是由串联电容器抽取电压,再经变压器变压作为表计、继电保护等得电压源得电压互感器,电容式电压互感器还可以将载波频率耦合到输电线用于长途通信、远方测量、选择性得线路高频保护、遥控、电传打字等。因此与常规得电磁式电压互感器相比,电容式电压互感器器除可防止因电压互感器铁芯饱与引起铁磁谐振外 ,在经济与安全上还有很多优越之处。 电容式电压互感器主要由电容分压器与中压变压器组成。电容分压器由瓷套与装在其中得若干串联电容器组成,瓷套内充满保持 0、1MPa 正压得绝缘油,并用钢制波纹管平衡不同环境以保持油压,电容分压可用作耦合电容器连接载波装置。中压变压器由装在密封油箱内得变压器,补偿电抗器与阻尼装置组成,油箱顶部...
