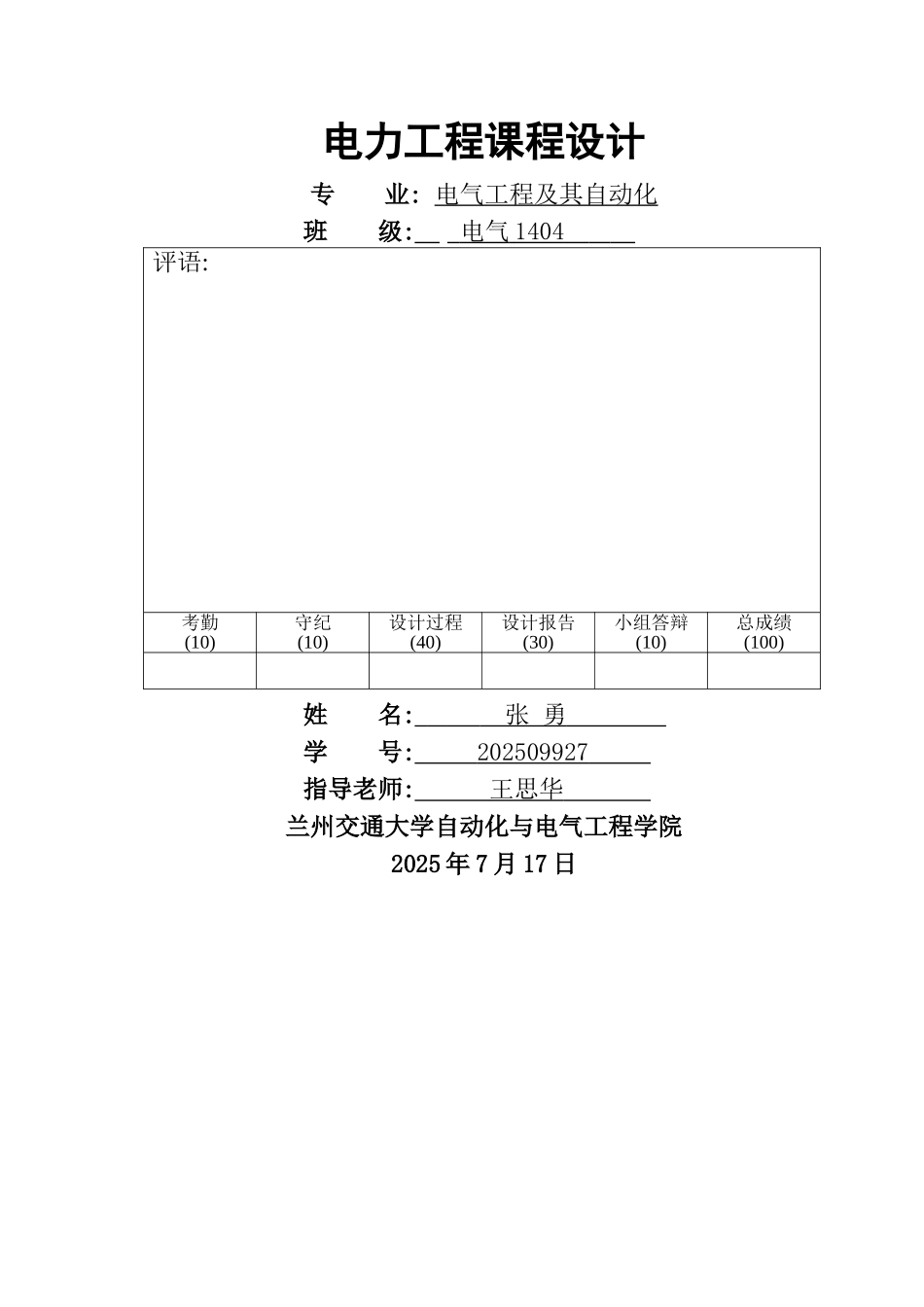

电力工程课程设计专 业: 电气工程及其自动化 班 级: 电气 1404 姓 名: 张 勇 学 号: 202509927 指导老师: 王思华 兰州交通大学自动化与电气工程学院2025 年 7 月 17 日评语:考勤(10)守纪(10)设计过程(40)设计报告(30)小组答辩(10)总成绩(100)1、某轧钢厂降压变电所得电气设计1、1 设计依据1、工厂负荷情况 本厂多数车间为两班制,年最大负荷利用小时为 5200h,日最大负荷持续时间为 6、5h。该厂除冶炼车间、制坯车间与热轧车间属二级负荷外,其余均属三级负荷。低压动力设备均为三相,额定电压为 380V。电气照明及家用电器均为单相,额定电压为 220V。本厂得负荷统计资料如表 l 所示。2、供电电源情况 根据工厂与当地供电部门签订得供用电协议规定,本厂可由附近一条 6kV 得公用电源干线取得工作电源。该电源干线得走向参瞧工厂总平面图。该干线得导线牌号为 LGJ240,导线为等边三角形排列,线距为 1、5m;干线首端(即电力系统得馈电变电站)距离本厂约 5km。干线首端所装设得高压断路器断流容量为 600MVA。此断路器配备有定时限过电流保护与电流速断保护,定时限过电流保护整定得动作时间为 1、5s。为满足工厂二级负荷得要求,可采纳高压联络线由邻近得单位取得备用电源。已知与本厂高压侧有电气联系得架空线路总长度为40km,联络线电缆线路总长度为 15km。3、气象资料 本厂所在地区得年最高气温为 40℃,年平均气温为 25℃,年最低气温为 3℃,年最热月平均最高气温为 36℃,年最热月平均气温为 29℃,年最热月地下 0、8m 处平均温度为 25℃。当地主导风向为东风,年雷暴日数为 25。4、地质水文资料 本厂所在地区平均海拔 300m,地层以砂粘土为主;地下水位为 2m 。5、电费制度 本厂与当地供电部门达成协议,在工厂变电所高压侧计量电能,设专用计量柜,按两部电费制交纳电费:每月基本电费按主变压器容量计为 20 元/kVA,动力电费为 0、3 元/kW·h,照明(含家电)电费为 0、4 元/kW·h。工厂最大负荷时得功率因数不得低于 0、9。表 1 轧钢厂负荷统计资料厂房编号厂房名称负荷类别设备功率／kW需要系数 Kd功率因数 cosφ1原料仓库动力2100、30、65照明50、61、02燃料车间动力1500、60、80照明50、81、03办公楼动力450、40、65照明120、71、04冶炼车间动力3600、50、65照明80、91、05制坯车间动力2400、650、80照明80、81、06热轧车间动力4500、60、80照明150、81、07机修车间动力2600、350、70照明70、81、0...
