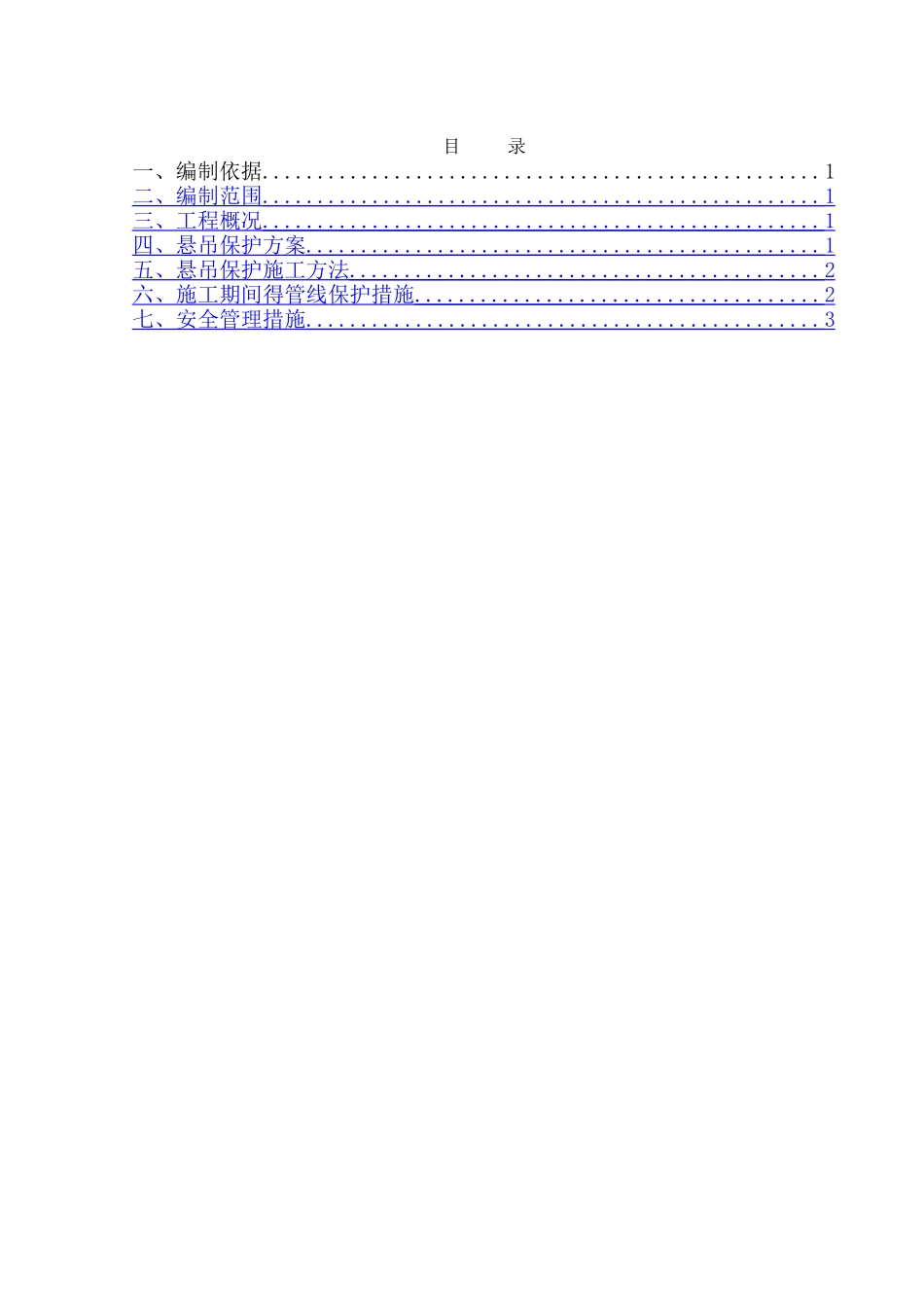

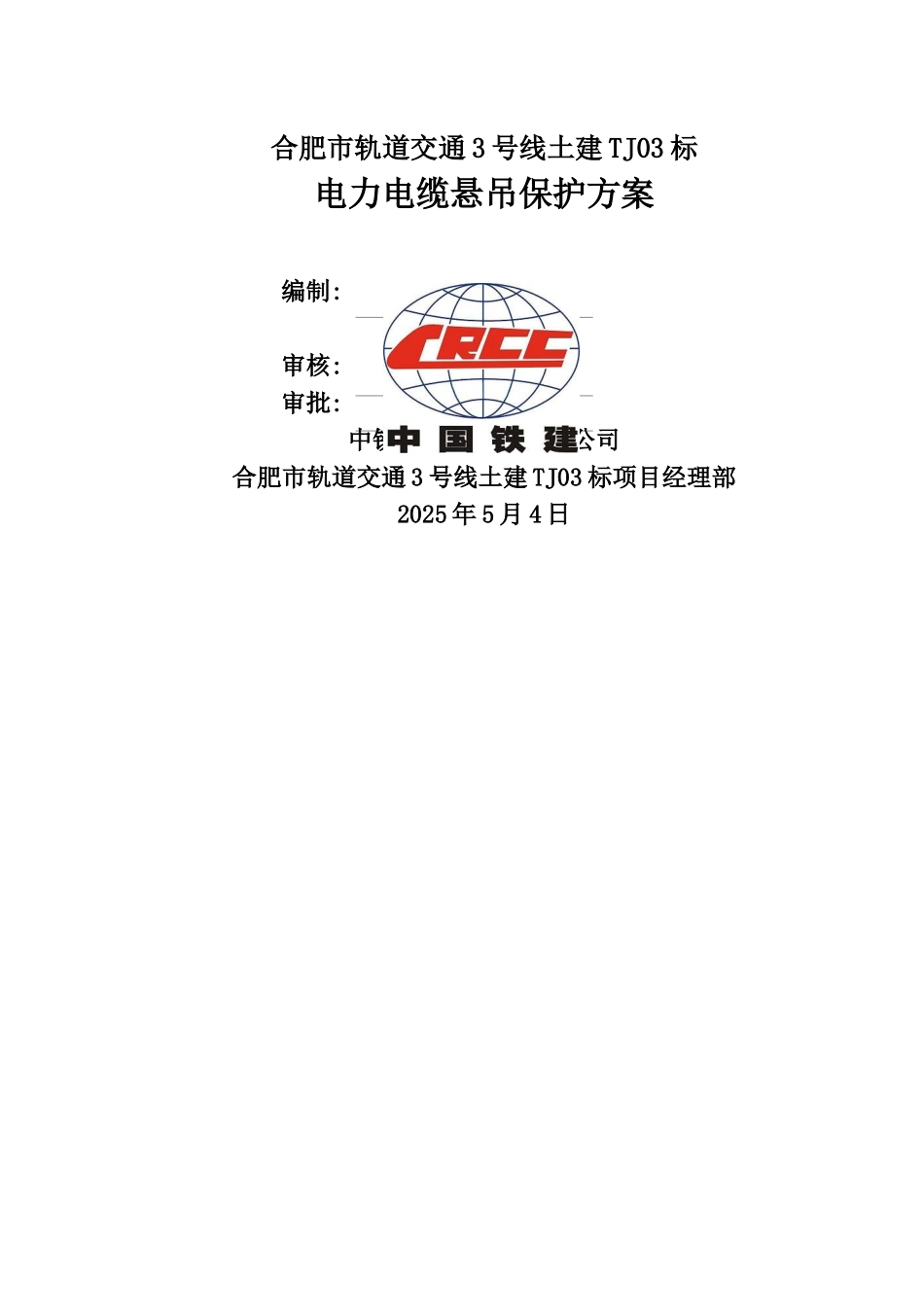

合肥市轨道交通 3 号线土建 TJ03 标电力电缆悬吊保护方案编制:审核:审批:中铁二十局集团有限公司合肥市轨道交通 3 号线土建 TJ03 标项目经理部2025 年 5 月 4 日目 录一、编制依据...................................................1二、编制范围 ................................................... 1 三、工程概况 ................................................... 1 四、悬吊保护方案 ............................................... 1 五、悬吊保护施工方法 ........................................... 2 六、施工期间得管线保护措施 ..................................... 2 七、安全管理措施 ............................................... 3 一、编制依据1、合肥市轨道交通 3 号线锦绣大道站施工图纸;2、我单位地铁及类似工程施工经验;3、《给水排水管道工程施工及验收法律规范》(GB50268-2025);4、《给水排水构筑物工程施工及验收法律规范》(GB50141-2025)。二、编制范围合肥市轨道交通 3 号线锦绣大道站雨水箱涵。三、工程概况合肥市轨道交通 3 号线土建 TJ03 标锦绣大道站施工,该站位于锦绣大道与翡翠路交叉口,主体长度 209、7m。本车站主体结构采纳明挖顺作法施工(除盖挖顶板)。基坑支护采纳 φ1000 钻孔灌注桩加内支撑得形式。雨水箱涵东西走向,长度 92、75m,横跨翡翠路。西侧位于合工大东门口处,东侧位于锦绣大道下,横跨雨水箱涵基坑有一道南北走向得 10KV 埋地电缆。电缆平面位置图四、悬吊保护方案由于电缆横跨 3*1、8m 得雨水箱涵基坑,在进行基坑土方开挖,必须对电缆进行悬吊保护。 电力电缆为三孔电缆线,距离路面 1、1m, 电缆沟宽 0、6m,内有 3 根PVC 管,每根 PVC 管管径约为 0、2m。电缆线悬吊保护采纳架立法,在管线正上方使用格构柱,防止摆动使用电缆稳固,格构柱板底∅32 吊钩,悬吊保护施工时先将电缆在穿过侧墙部格外套直径 250mm 得 PE 套管,再使用四根钢丝绳分别穿过顶板底吊钩与 PE 套管。电力电缆悬吊保护纵断面图电力电缆悬吊保护横断面图五、悬吊保护施工方法对露出得电缆用 PE 开边管包裹后,在原地位置采纳木棍或专用电缆钩轻轻撬起,采纳 600mm 长扎带固定,然后用钢丝绳绑扎固定,另一端固定在顶板底吊钩上。钢丝绳水平距离与顶板底吊钩一致。六、施工期间得管线保护措施1、在土方开挖时,电力电缆两侧 1m 及开挖深度 1m 范...
