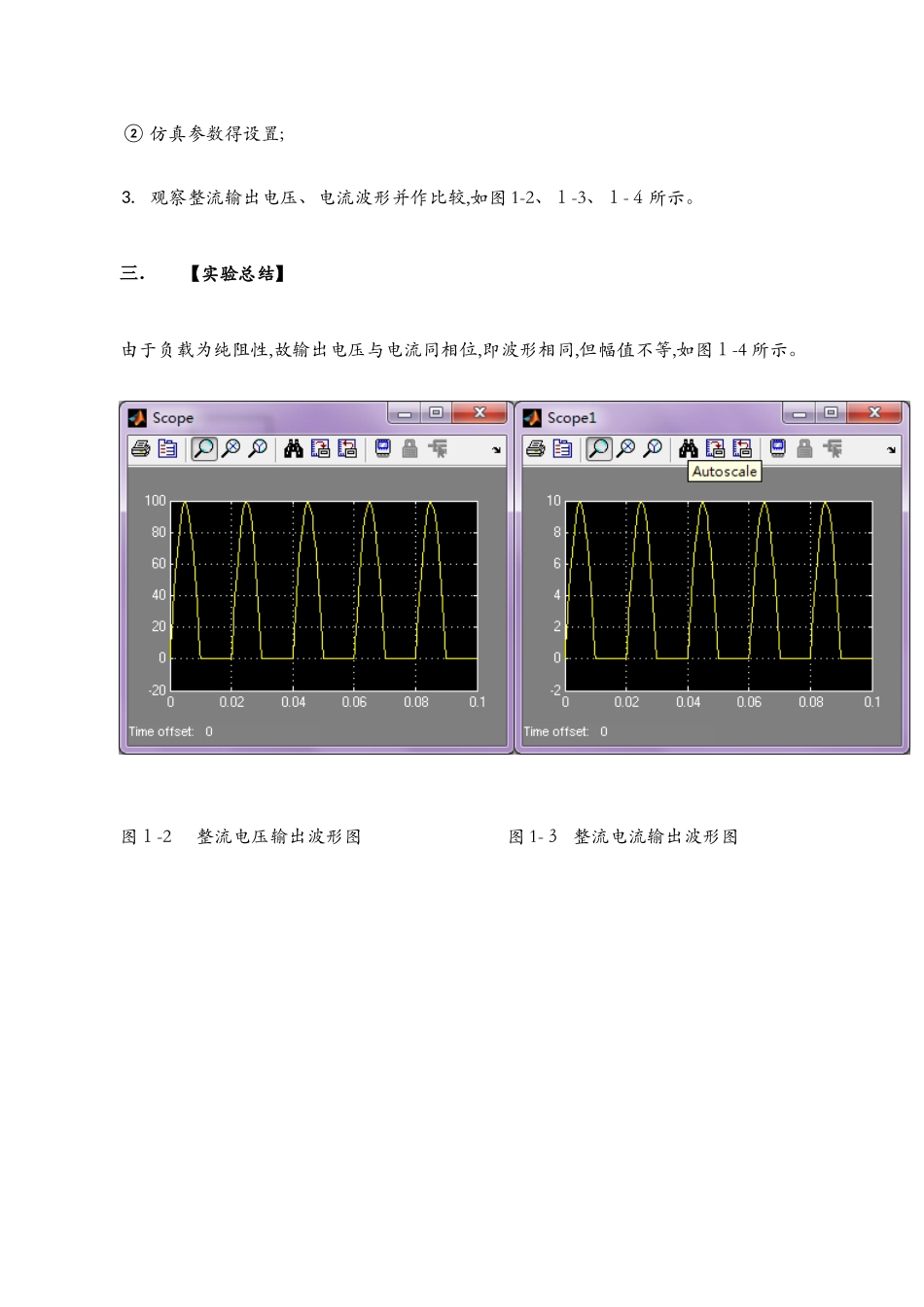

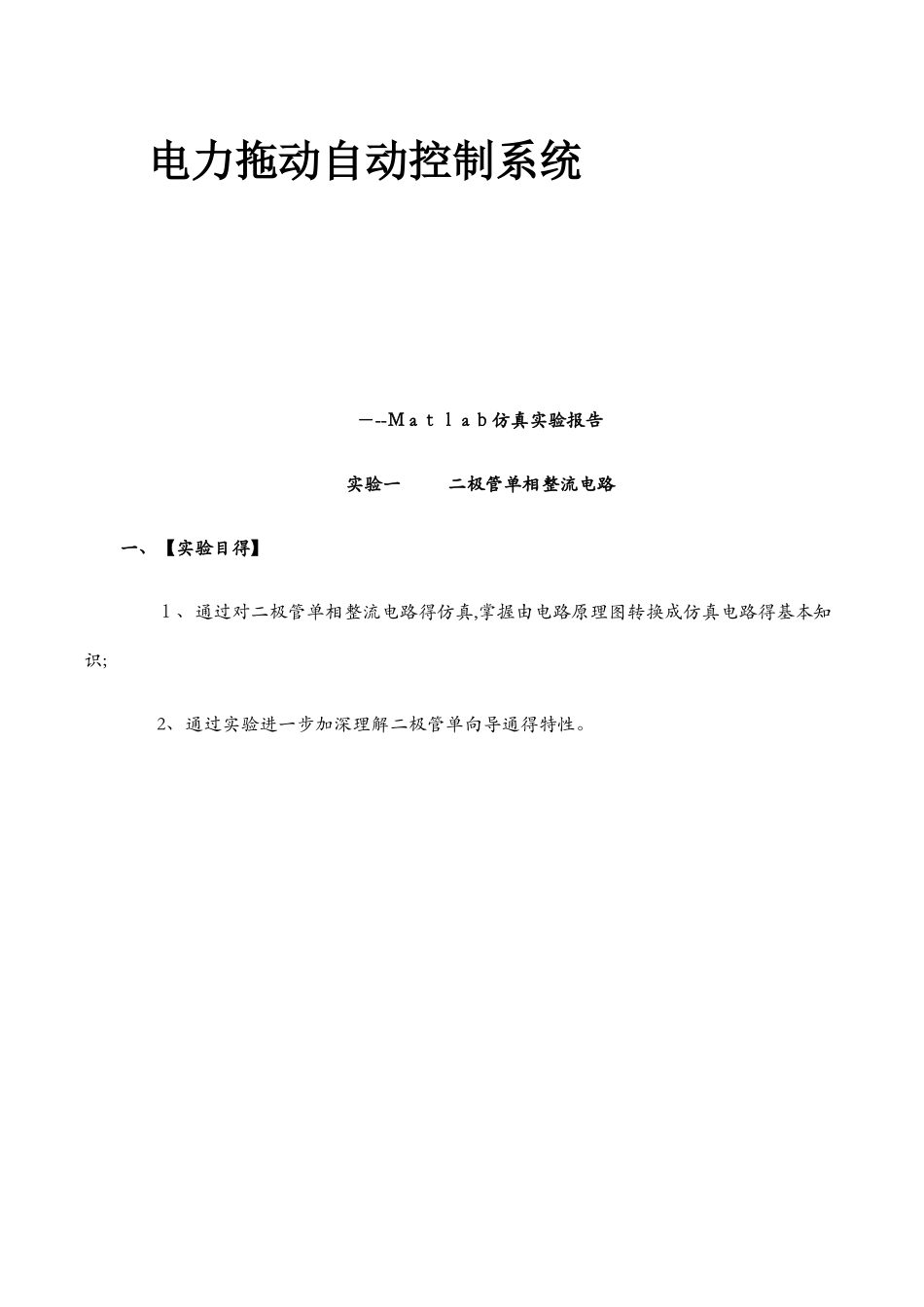

电力拖动自动控制系统－--Ｍ a ｔｌ a ｂ仿真实验报告实验一 二极管单相整流电路一、【实验目得】 １、通过对二极管单相整流电路得仿真,掌握由电路原理图转换成仿真电路得基本知识; 2、通过实验进一步加深理解二极管单向导通得特性。图 1－1 二极管单相整流电路仿真模型图二．【实验步骤和内容】1. 仿真模型得建立① 打开模型编辑窗口;② 复制相关模块;③ 修改模块参数;④ 模块连接;2. 仿真模型得运行① 仿真过程得启动;② 仿真参数得设置;3. 观察整流输出电压、电流波形并作比较,如图 1-2、１-3、１-４所示。三．【实验总结】由于负载为纯阻性,故输出电压与电流同相位,即波形相同,但幅值不等,如图１-4 所示。图１-2 整流电压输出波形图 图 1-３ 整流电流输出波形图 图 1-4 整形电压、电流输出波形图 实验二 三相桥式半控整流电路一、【实验目得】１、通过对三相桥式半控整流电路得仿真,掌握由电路原理图转换成仿真电路得基本知识;2、讨论三相桥式半控整流电路整流得工作原理和全过程。二．【实验步骤和内容】1. 仿真模型得建立:打开模型编辑窗口,复制相关模块,修改模块参数,模块连接。2. 仿真模型得运行;仿真过程得启动,仿真参数得设置。相应得参数设置:(1)沟通电压源参数 U=１ 00 V,f＝25 Hz,三相电源相位依次延迟１ 20°。(2)晶闸管参数 Rn=0、001 Ω,Ｌ on＝０、000 1 H,V ｆ＝0 V,Ｒ s=50 Ω,Ｃｓ＝25 ０ｅ-6 F。(3)负载参数Ｒ=10 Ω,L=0 H,C=inf。(４)脉冲发生器得振幅为 5 V, 周期为 0、04 s ( 即频率为２ 5 Ｈ z), 脉冲宽度为 2。图 2-1 三相桥式半控整流电路仿真模型图当 α=0°时, 设为 0、003 3s,0、016 6s,０、029 9 ｓ。图 2-2 α=0°整流输出电压等波形图当 α=６ 0°时,触发信号初相位依次设为０、０ 1 ｓ,０、02 ３３ｓ,0、0366 ｓ。图 2-3 α＝6 ０°整流输出电压等波形图三 、【实验总结】 三相可控整流电路中,最基本得就就是三相半波可控整流电路,应用最为广泛得就就是三相桥式全控整流电路、双反星形可控整流电路以及十二脉波可控整流电路等,均可在三相半波得基础上进行分析。在电阻负载时,当,负载电流连续(其,Ud最大);当,负载电流断续,电阻负载时得移相范围为 0～１ 50°,阻感负载时得移相范围为０~90°。实验三 三相桥式全控整流电路一、【实验目得】1、 加深理解三相桥式全控整流及有源逆变电路得工作原理;２、 讨论三相桥式全控...
