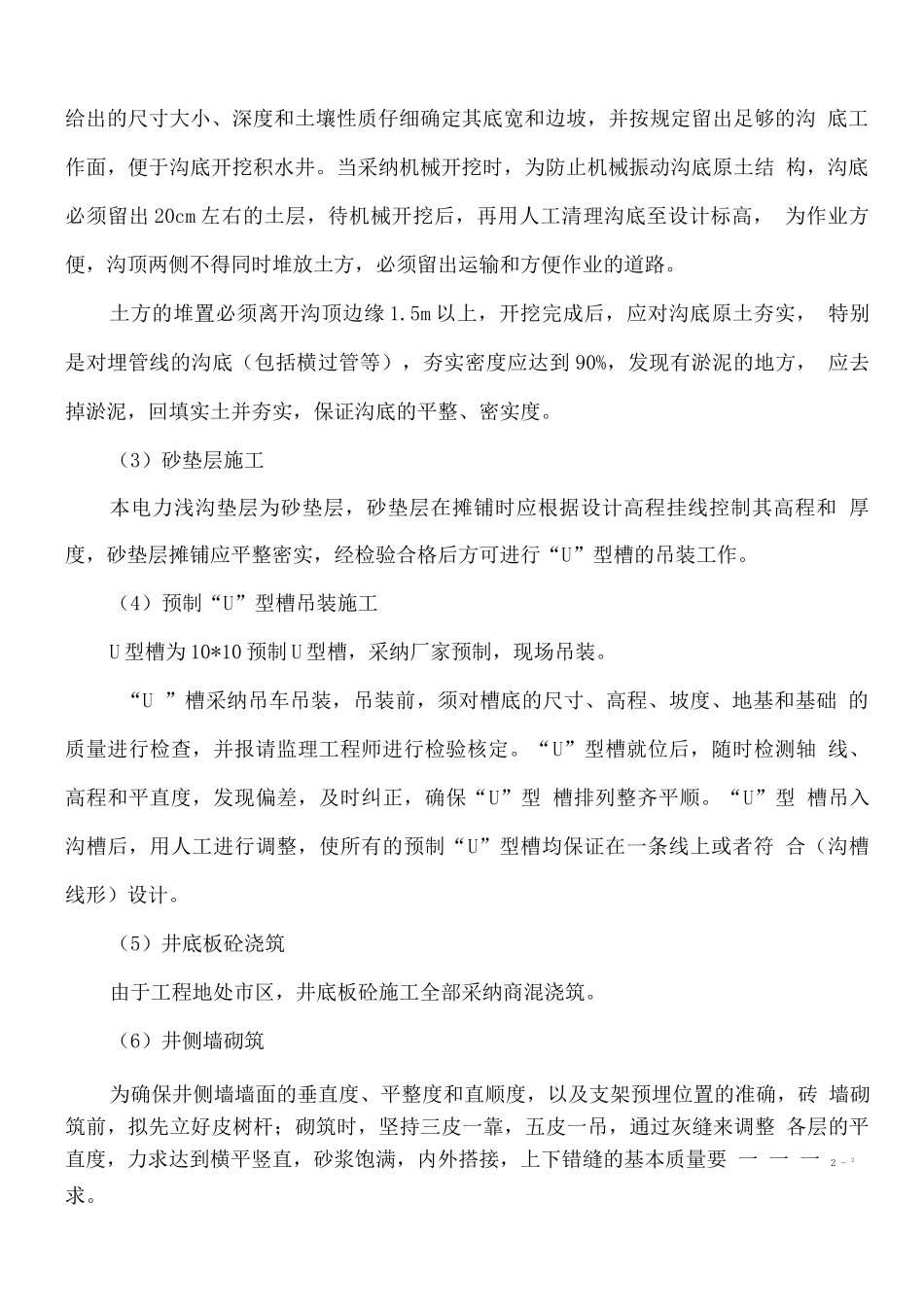

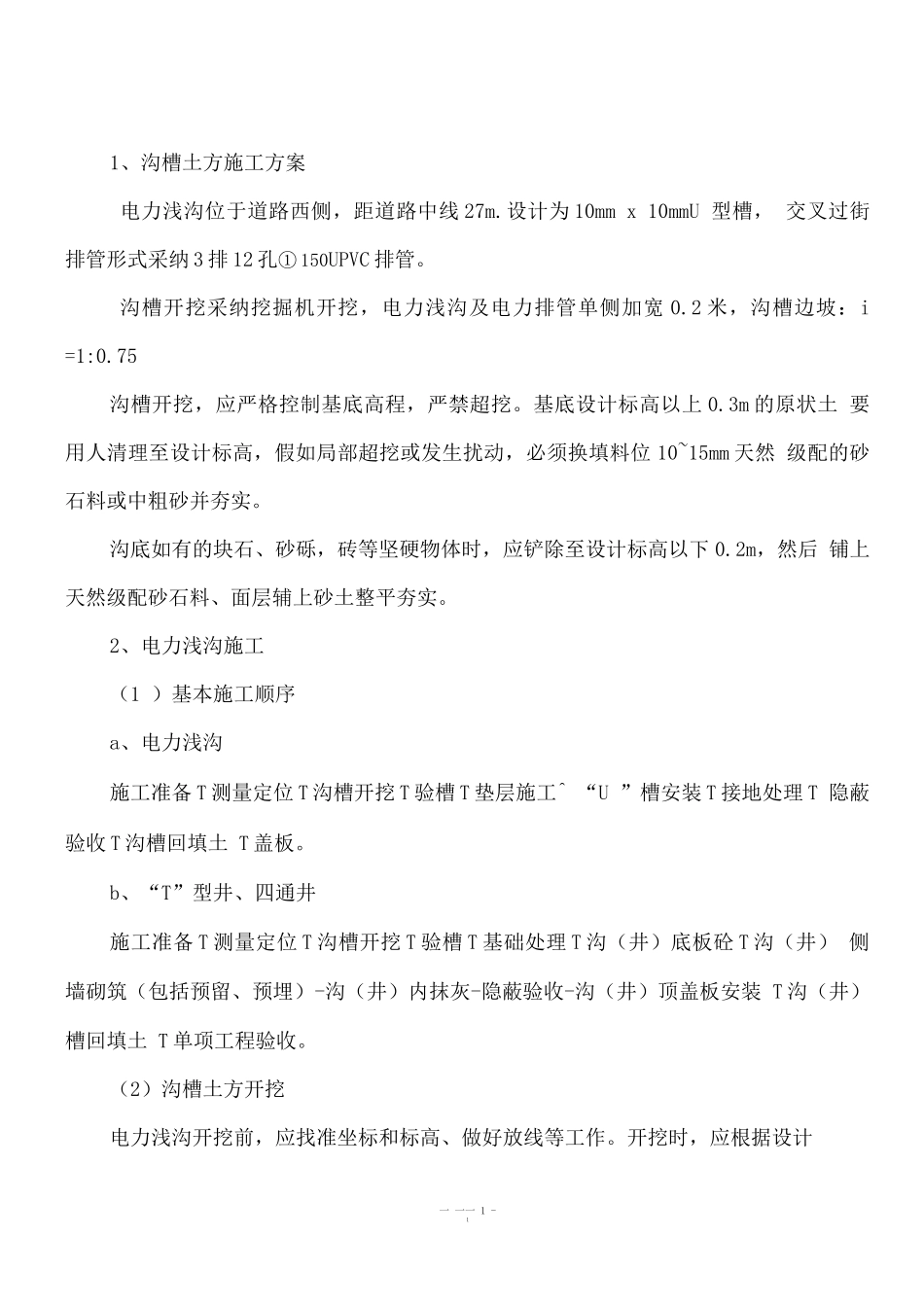

此文档为 Word 格式，下载后可以任意编辑修改！）（文件备案编号：）编制日期：年 月 日1、沟槽土方施工方案电力浅沟位于道路西侧，距道路中线 27m.设计为 10mm x 10mmU 型槽， 交叉过街排管形式采纳 3 排 12 孔① 150UPVC 排管。沟槽开挖采纳挖掘机开挖，电力浅沟及电力排管单侧加宽 0.2 米，沟槽边坡：i =1:0.75沟槽开挖，应严格控制基底高程，严禁超挖。基底设计标高以上 0.3m 的原状土 要用人清理至设计标高，假如局部超挖或发生扰动，必须换填料位 10~15mm 天然 级配的砂石料或中粗砂并夯实。沟底如有的块石、砂砾，砖等坚硬物体时，应铲除至设计标高以下 0.2m，然后 铺上天然级配砂石料、面层辅上砂土整平夯实。2、电力浅沟施工（1 ）基本施工顺序a、电力浅沟施工准备 T 测量定位 T 沟槽开挖 T 验槽 T 垫层施工^ “U ”槽安装 T 接地处理 T 隐蔽验收 T 沟槽回填土 T 盖板。b、“T”型井、四通井施工准备 T 测量定位 T 沟槽开挖 T 验槽 T 基础处理 T 沟（井）底板砼 T 沟（井） 侧墙砌筑（包括预留、预埋）-沟（井）内抹灰-隐蔽验收-沟（井）顶盖板安装 T 沟（井）槽回填土 T 单项工程验收。（2）沟槽土方开挖电力浅沟开挖前，应找准坐标和标高、做好放线等工作。开挖时，应根据设计一 一一 1 -1给出的尺寸大小、深度和土壤性质仔细确定其底宽和边坡，并按规定留出足够的沟 底工作面，便于沟底开挖积水井。当采纳机械开挖时，为防止机械振动沟底原土结 构，沟底必须留出 20cm 左右的土层，待机械开挖后，再用人工清理沟底至设计标高， 为作业方便，沟顶两侧不得同时堆放土方，必须留出运输和方便作业的道路。土方的堆置必须离开沟顶边缘 1.5m 以上，开挖完成后，应对沟底原土夯实， 特别是对埋管线的沟底（包括横过管等），夯实密度应达到 90%，发现有淤泥的地方， 应去掉淤泥，回填实土并夯实，保证沟底的平整、密实度。（3）砂垫层施工本电力浅沟垫层为砂垫层，砂垫层在摊铺时应根据设计高程挂线控制其高程和 厚度，砂垫层摊铺应平整密实，经检验合格后方可进行“U”型槽的吊装工作。（4）预制“U”型槽吊装施工U 型槽为 10*10 预制 U 型槽，采纳厂家预制，现场吊装。“U ”槽采纳吊车吊装，吊装前，须对槽底的尺寸、高程、坡度、地基和基础 的质量进行检查，并报请监理工程师进行检验核定。“U”型槽就位后，随时检测轴 线、高程和平直度，发现偏差...
