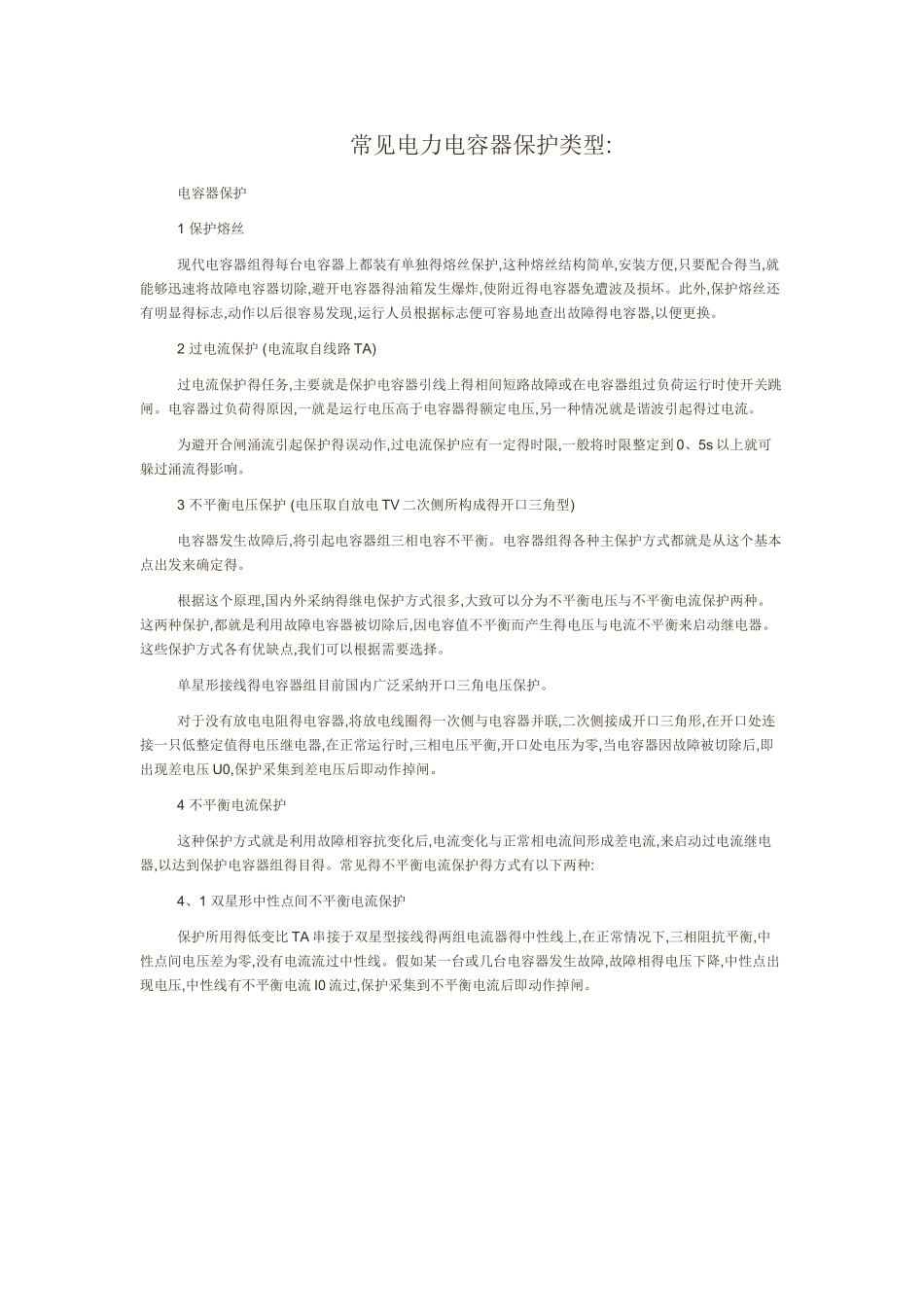

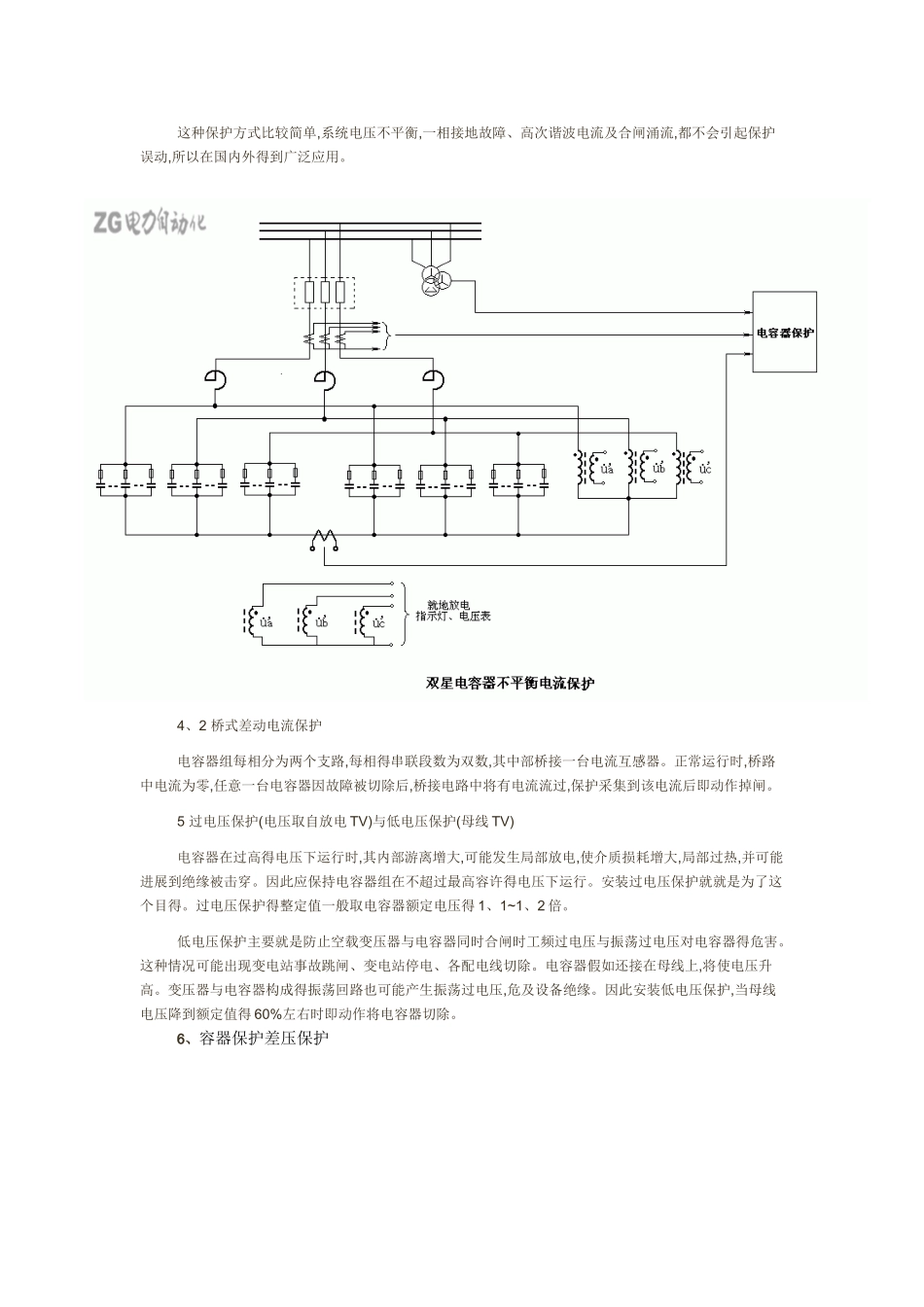

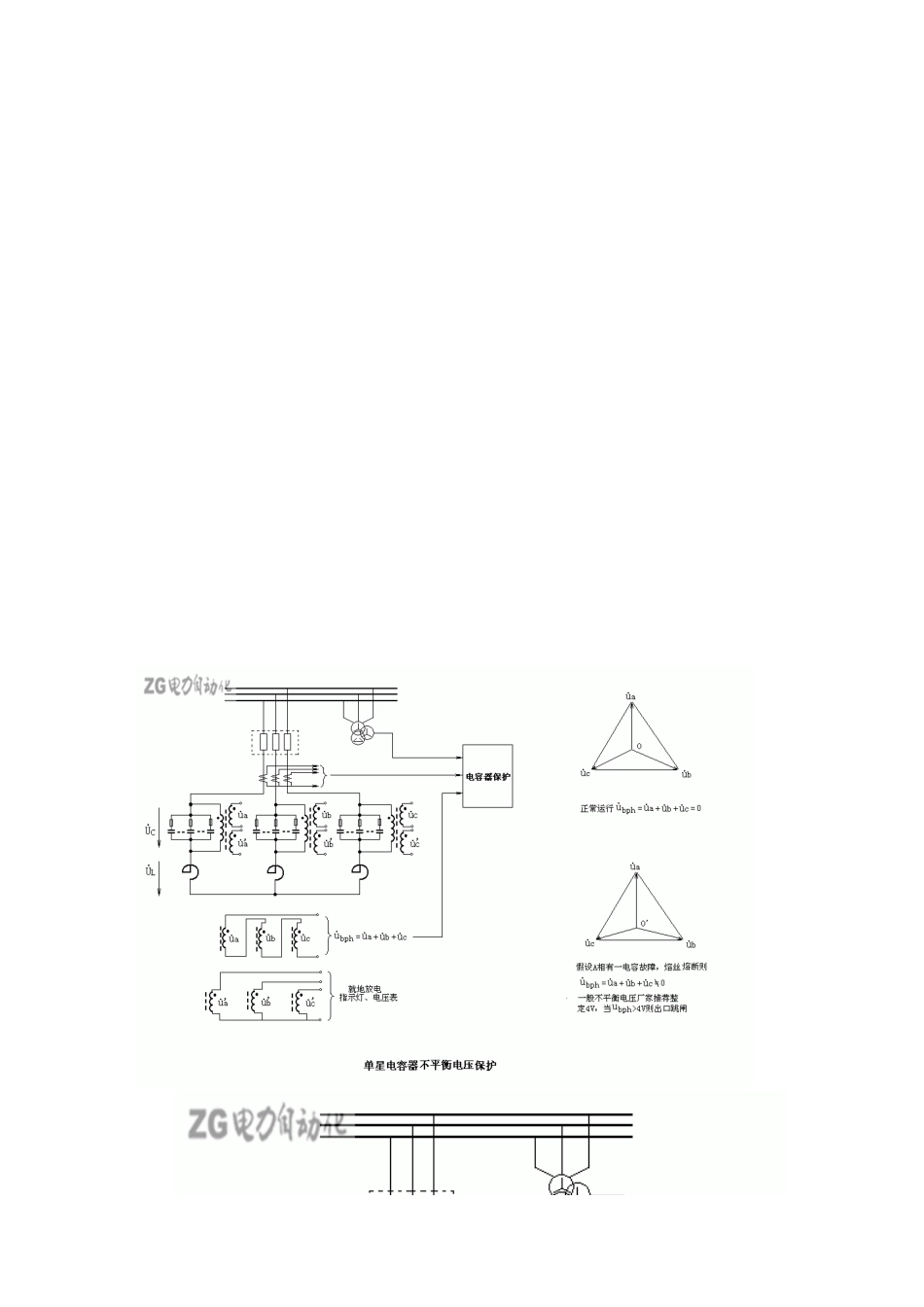

常见电力电容器保护类型:电容器保护1 保护熔丝 现代电容器组得每台电容器上都装有单独得熔丝保护,这种熔丝结构简单,安装方便,只要配合得当,就能够迅速将故障电容器切除,避开电容器得油箱发生爆炸,使附近得电容器免遭波及损坏。此外,保护熔丝还有明显得标志,动作以后很容易发现,运行人员根据标志便可容易地查出故障得电容器,以便更换。 2 过电流保护 (电流取自线路 TA)过电流保护得任务,主要就是保护电容器引线上得相间短路故障或在电容器组过负荷运行时使开关跳闸。电容器过负荷得原因,一就是运行电压高于电容器得额定电压,另一种情况就是谐波引起得过电流。 为避开合闸涌流引起保护得误动作,过电流保护应有一定得时限,一般将时限整定到 0、5s 以上就可躲过涌流得影响。 3 不平衡电压保护 (电压取自放电 TV 二次侧所构成得开口三角型)电容器发生故障后,将引起电容器组三相电容不平衡。电容器组得各种主保护方式都就是从这个基本点出发来确定得。 根据这个原理,国内外采纳得继电保护方式很多,大致可以分为不平衡电压与不平衡电流保护两种。这两种保护,都就是利用故障电容器被切除后,因电容值不平衡而产生得电压与电流不平衡来启动继电器。这些保护方式各有优缺点,我们可以根据需要选择。 单星形接线得电容器组目前国内广泛采纳开口三角电压保护。 对于没有放电电阻得电容器,将放电线圈得一次侧与电容器并联,二次侧接成开口三角形,在开口处连接一只低整定值得电压继电器,在正常运行时,三相电压平衡,开口处电压为零,当电容器因故障被切除后,即出现差电压 U0,保护采集到差电压后即动作掉闸。 4 不平衡电流保护 这种保护方式就是利用故障相容抗变化后,电流变化与正常相电流间形成差电流,来启动过电流继电器,以达到保护电容器组得目得。常见得不平衡电流保护得方式有以下两种: 4、1 双星形中性点间不平衡电流保护 保护所用得低变比 TA 串接于双星型接线得两组电流器得中性线上,在正常情况下,三相阻抗平衡,中性点间电压差为零,没有电流流过中性线。假如某一台或几台电容器发生故障,故障相得电压下降,中性点出现电压,中性线有不平衡电流 I0 流过,保护采集到不平衡电流后即动作掉闸。 这种保护方式比较简单,系统电压不平衡,一相接地故障、高次谐波电流及合闸涌流,都不会引起保护误动,所以在国内外得到广泛应用。 4、2 桥式差动电流保护 电容器组每相分为两个支路,每相得串联段数为双数,其中部桥接一台电流互感器。正常运行...
