电力电缆主要电气参数计算及计算实例

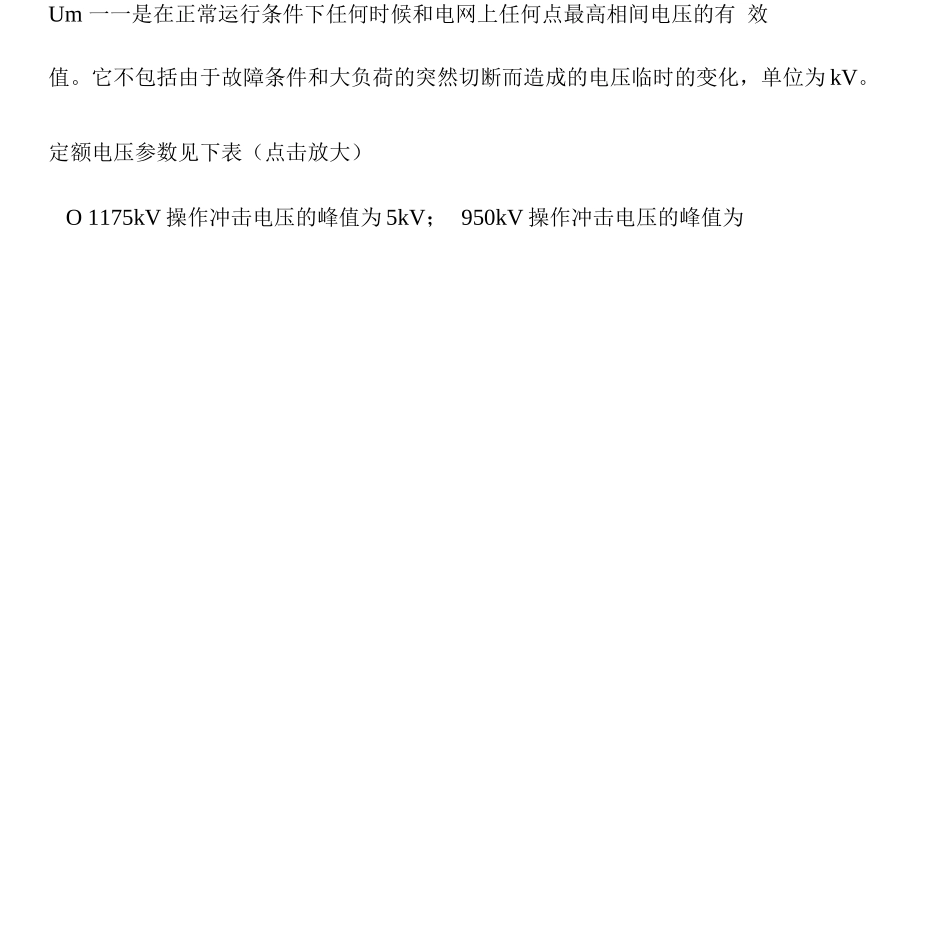

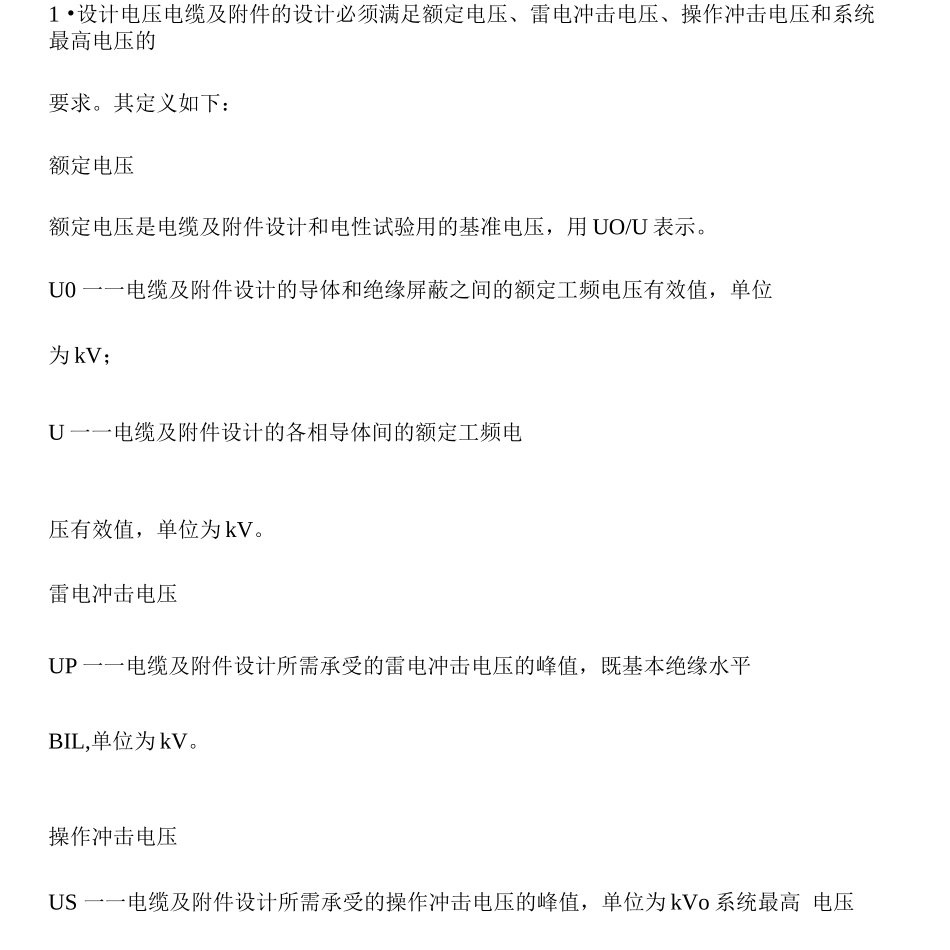

1 •设计电压电缆及附件的设计必须满足额定电压、雷电冲击电压、操作冲击电压和系统最高电压的要求。其定义如下：额定电压额定电压是电缆及附件设计和电性试验用的基准电压，用 UO/U 表示。U0 一一电缆及附件设计的导体和绝缘屏蔽之间的额定工频电压有效值，单位为 kV；U 一一电缆及附件设计的各相导体间的额定工频电压有效值，单位为 kV。雷电冲击电压UP 一一电缆及附件设计所需承受的雷电冲击电压的峰值，既基本绝缘水平BIL,单位为 kV。操作冲击电压US 一一电缆及附件设计所需承受的操作冲击电压的峰值，单位为 kVo 系统最高 电压Um 一一是在正常运行条件下任何时候和电网上任何点最高相间电压的有 效值。它不包括由于故障条件和大负荷的突然切断而造成的电压临时的变化，单位为 kV。定额电压参数见下表（点击放大）O 1175kV 操作冲击电压的峰值为 5kV； 950kV 操作冲击电压的峰值为330kV.2 •导体电阻导体直流电阻单位长度电缆的导直流电阻用下式计算：式中：R，单位长度电缆导体在 0 °C 温度下的直流电阻；A 导体截面积，如导体右 n 根相同直径 d 的导线扭合而成，A=n n d2/4;P20 一一导体在温度为 20°C 时的电阻率，对于标准软铜 P20 二 Q - mm2/m：对于标准硬铝:P 20= Q * mm2/m；首页 1234a 一一导体电阻的温度系数（1/°C）；对于标准软铜：二。C・1：对于标准硬 铝:二°C-1；kl 一一单根导线加工过程引起金属电阻率的增加所引入的系数。一般为（线径越小，系数越大）；具体可见《电线电缆手册》表 3-2-2；k2 用多根导线绞合而成的线芯，使单根导线长度增加所引入的系数。对于实心线芯，二 1；对于固定敷设电缆紧压多根导线绞合线芯结构，二（2mm2 以下）〜（240mm2 以上）k3 一一紧压线芯因紧压过程使导线发硬、电阻率增加所引入的系数（约）k4 一一因成缆绞合增长线芯长度所引入系数，对于多芯电缆及单芯分割导线结构 5〕(约)kb 因考虑导线允许公差所引入系数，对于紧压结构，约；对于非紧压型,k5 二[d/ (d-e) ] 2 (d 为导体直径,e 为公差)。20°C 导体直流电阻详见下表(点击放大):以上摘录于《10(6)kV〜5kV 电缆技术标准》(Q/GDW37l-29)o导体的沟通电阻在沟通电压下，线芯电阻将由于集肤效应、邻近效应而增大，这种情况下的电阻称为有效电阻或沟通电阻。电缆线芯的有效电阻，国内一般均采纳 IEC-287 推举的公式：R 二 RZ(1+YS+YP)式中：R—最高工作温度下沟通...
