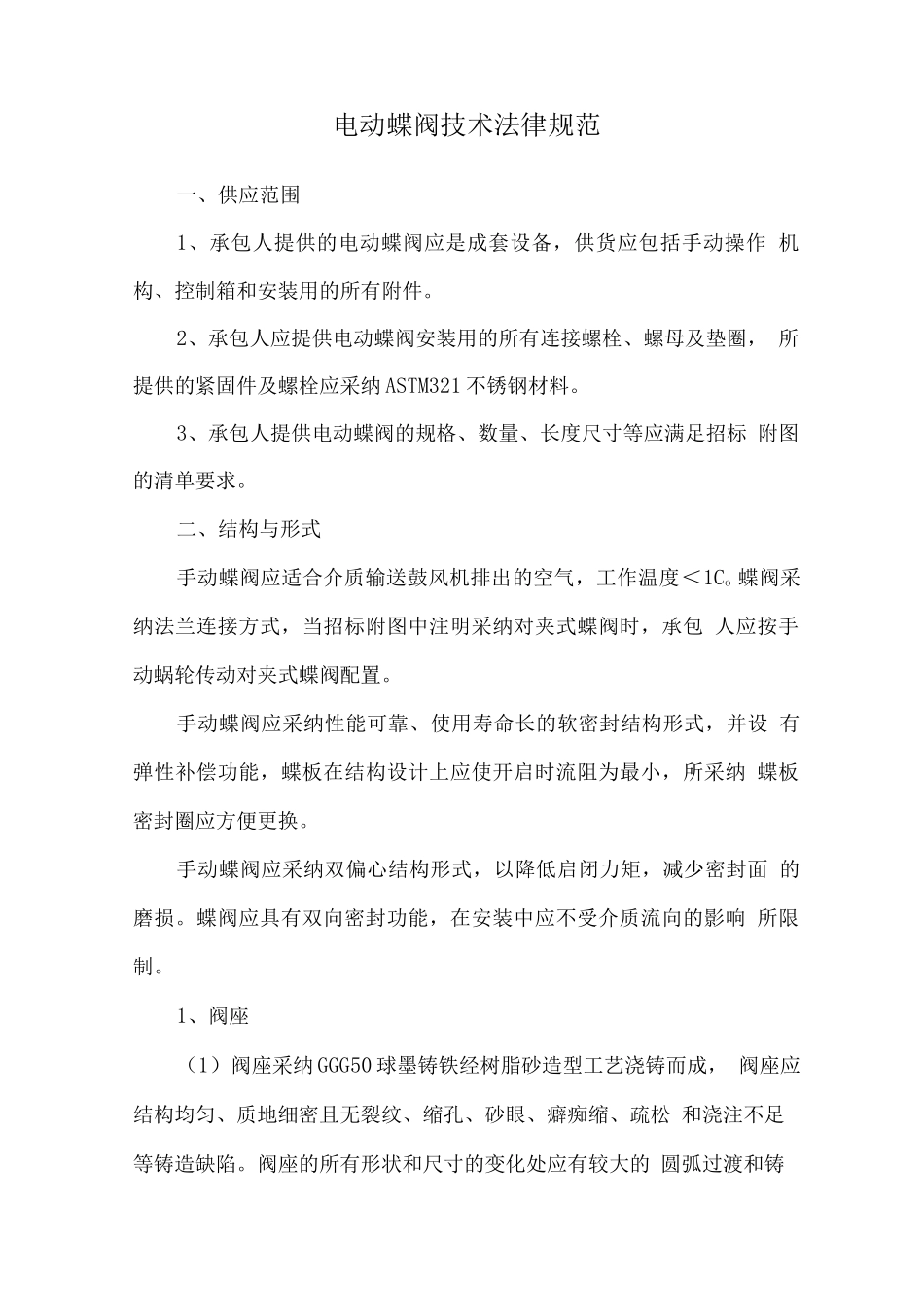

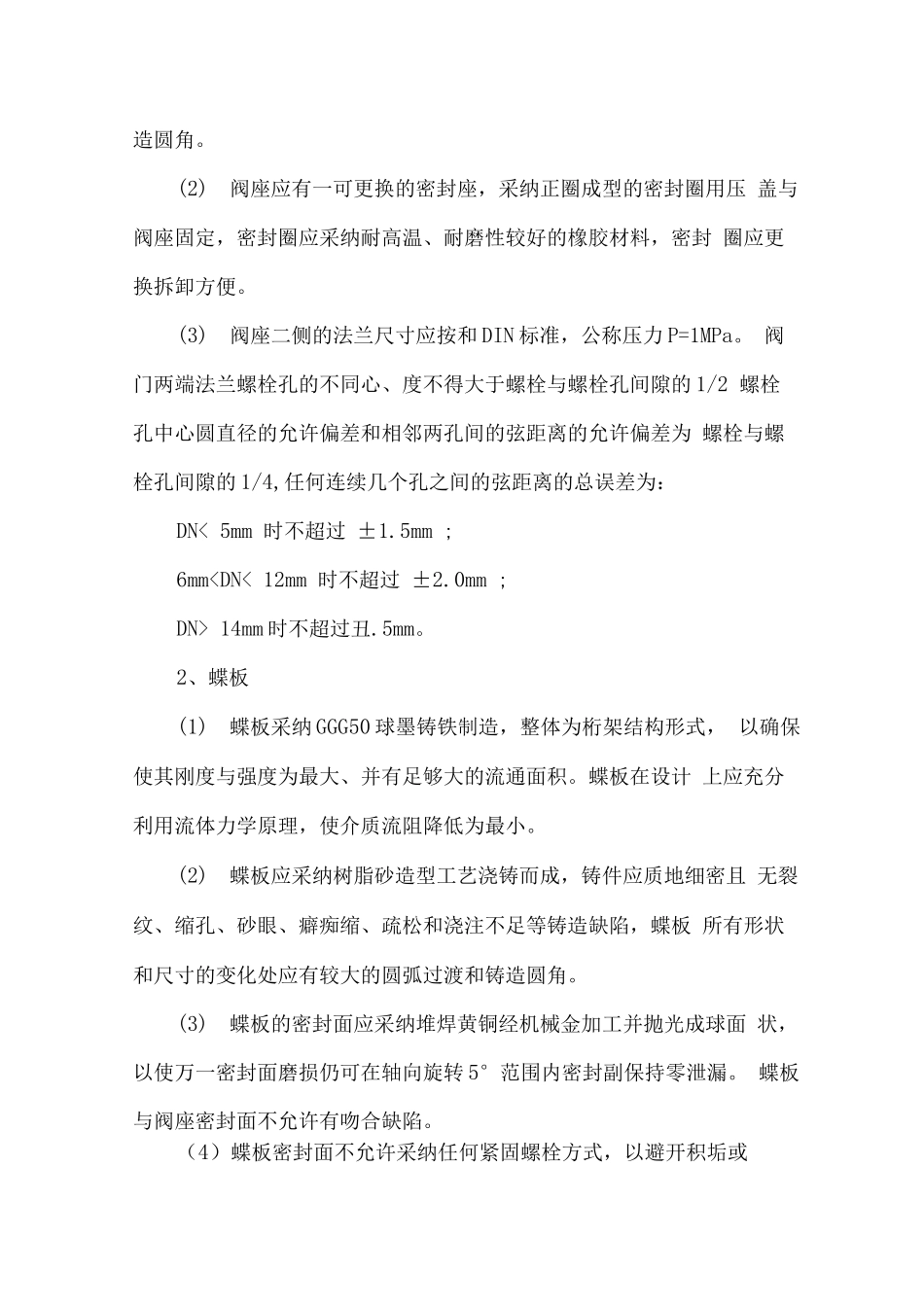

电动蝶阀技术法律规范一、供应范围1、承包人提供的电动蝶阀应是成套设备，供货应包括手动操作 机构、控制箱和安装用的所有附件。2、承包人应提供电动蝶阀安装用的所有连接螺栓、螺母及垫圈， 所提供的紧固件及螺栓应采纳 ASTM321 不锈钢材料。3、承包人提供电动蝶阀的规格、数量、长度尺寸等应满足招标 附图的清单要求。二、结构与形式手动蝶阀应适合介质输送鼓风机排出的空气，工作温度＜1Co 蝶阀采纳法兰连接方式，当招标附图中注明采纳对夹式蝶阀时，承包 人应按手动蜗轮传动对夹式蝶阀配置。手动蝶阀应采纳性能可靠、使用寿命长的软密封结构形式，并设 有弹性补偿功能，蝶板在结构设计上应使开启时流阻为最小，所采纳 蝶板密封圈应方便更换。手动蝶阀应采纳双偏心结构形式，以降低启闭力矩，减少密封面 的磨损。蝶阀应具有双向密封功能，在安装中应不受介质流向的影响 所限制。1、阀座（1）阀座采纳 GGG50 球墨铸铁经树脂砂造型工艺浇铸而成， 阀座应结构均匀、质地细密且无裂纹、缩孔、砂眼、癖痴缩、疏松 和浇注不足等铸造缺陷。阀座的所有形状和尺寸的变化处应有较大的 圆弧过渡和铸造圆角。(2)阀座应有一可更换的密封座，采纳正圈成型的密封圈用压 盖与阀座固定，密封圈应采纳耐高温、耐磨性较好的橡胶材料，密封 圈应更换拆卸方便。(3)阀座二侧的法兰尺寸应按和 DIN 标准，公称压力 P=1MPa。 阀门两端法兰螺栓孔的不同心、度不得大于螺栓与螺栓孔间隙的 1/2 螺栓孔中心圆直径的允许偏差和相邻两孔间的弦距离的允许偏差为 螺栓与螺栓孔间隙的 1/4,任何连续几个孔之间的弦距离的总误差为：DN< 5mm 时不超过 ±1.5mm ;6mm 14mm 时不超过丑.5mm。2、蝶板(1)蝶板采纳 GGG50 球墨铸铁制造，整体为桁架结构形式， 以确保使其刚度与强度为最大、并有足够大的流通面积。蝶板在设计 上应充分利用流体力学原理，使介质流阻降低为最小。(2)蝶板应采纳树脂砂造型工艺浇铸而成，铸件应质地细密且 无裂纹、缩孔、砂眼、癖痴缩、疏松和浇注不足等铸造缺陷，蝶板 所有形状和尺寸的变化处应有较大的圆弧过渡和铸造圆角。(3)蝶板的密封面应采纳堆焊黄铜经机械金加工并抛光成球面 状，以使万一密封面磨损仍可在轴向旋转 5°范围内密封副保持零泄漏。 蝶板与阀座密封面不允许有吻合缺陷。（4）蝶板密封面不允许采纳任何紧固螺栓方式，以避开积垢或挂积垃圾而影响密封效果。3、阀...
