电厂10KV线路改道工程施工方案2

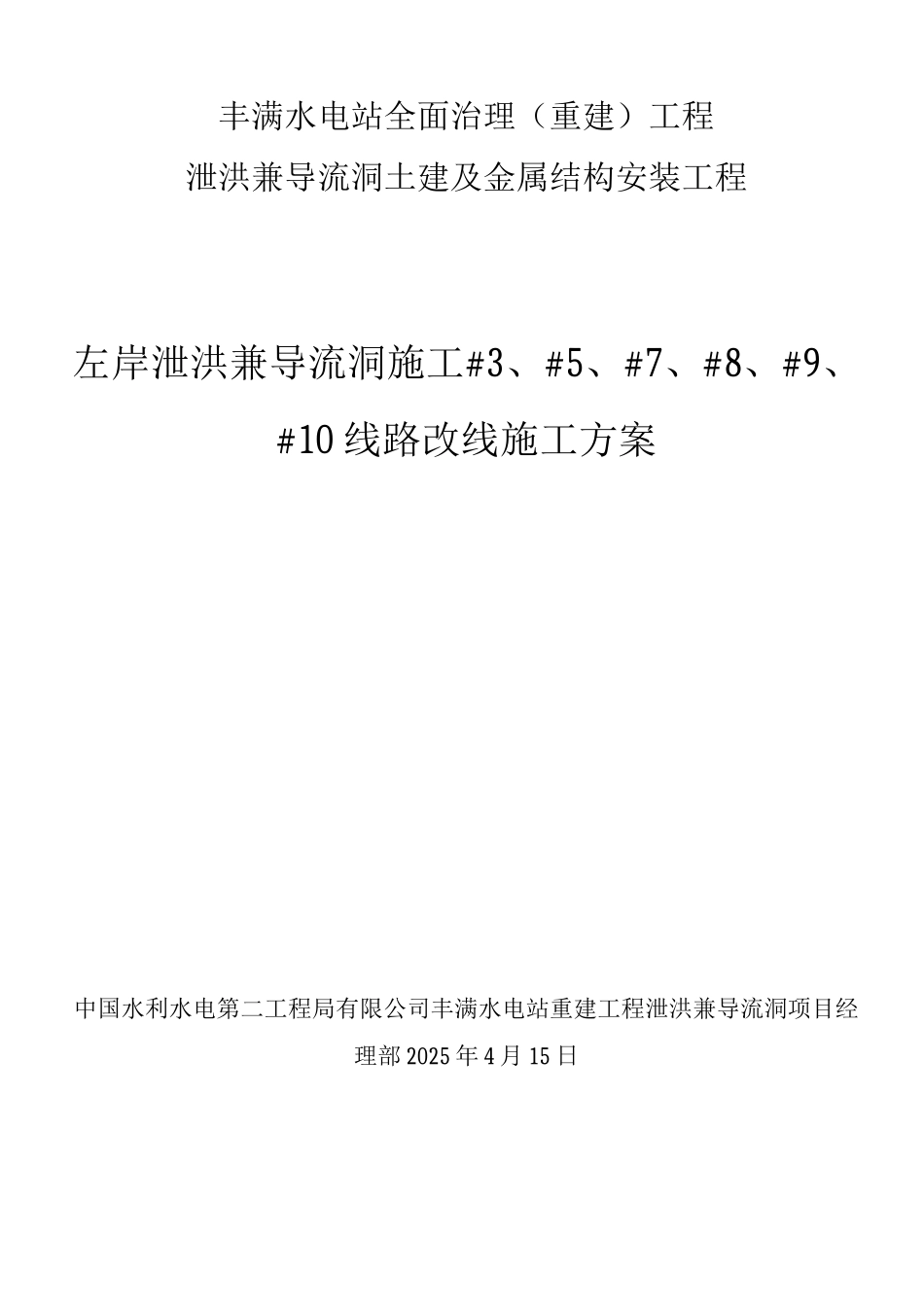

丰满水电站全面治理（重建）工程泄洪兼导流洞土建及金属结构安装工程左岸泄洪兼导流洞施工#3、#5、#7、#8、#9、#10 线路改线施工方案中国水利水电第二工程局有限公司丰满水电站重建工程泄洪兼导流洞项目经理部 2025 年 4 月 15 日校 核：目 录1、工程概况 42、施工依据 42.1 设计文件 42.2 施工合同 42.3 有关法律规范如（但不限于）43、施工措施 44、主要工程量 55、施工进度计划 66、资源配置 67、施工质量保证 78、施工安全保证 71、工程概况(1) 由于泄洪洞兼导流洞出的开挖工程将导致原#9 线路、#10 线中断，另外由于泄洪洞兼 导流洞施工单位临建设施用地上的施工建设，将导致#3 线路、#5 线路中断，根据设计的改线方 案，制定本施工方案。(2)改线线路电压等级：10kv。(3)地形系数：山地。(4)土质分类：坚土、岩石。2、施工依据2.1 设计文件《左岸泄洪兼导流洞施工#3、#5、#7、#8、#9、#10 线路改线方案》2.2 施工合同《丰满水电站全面治理(重建)工程泄洪兼导流洞土建及金属结构安装工程》2.3 有关法律规范如(但不限于)(1)《电气装置安装工程电缆线路施工及验收法律规范》GB50168-26;(2)《电气装置安装工程接地装置施工及验收法律规范》GB50169-26;(3)《电气装置安装工程 35kv 及以下架空电力线路施工及验收法律规范》GB50173-92。(4)《电气装置安装工程电气设备交接试验标准》GB50150-263、施工措施(1)#9 线路为临时过渡线，利用厂房出来的部分原#9 架空线路通过新敷设的穿管直埋电缆 连接至原#7 线路的过江杆。新增线路避开施工区。#9 电缆选择 2 根 YJV2¥10--3X185mm2 电缆地 埋，护管选用 6 125 波纹管(埋深满足法律规范要求时)、G125 钢管(埋深不满足法律规范要求时)，每 根长 240m ,共计长度 480m ;(2)新增原#3 线路连接至原#10 线路的穿管直埋电缆，选择 YJV23/10--3X95mm2 电缆直埋， 护管选用 6125 波纹管(埋深满足法律规范要求时)、G125 钢管(埋深不满足法律规范要求时)，长85m。(3)新增#8 线路 T 接至#5 线路的穿管直埋电缆，选择 YJV23/10--3X185mm 电缆直埋，护管选 用 6125 波纹管(埋深满足法律规范要求时)、G125 钢管(埋深不满足法律规范要求时)，长度130m。(4)由于拆除部分架空线路后将导致部分线路和电杆受力方向改变，需要增加拉线。增加拉线的杆位先期进行拉线底盘埋设。(5)户外型电缆热塑头制作。电缆耐压试验。绝缘测试。(6)办工作票停电。电...
