电子产品制造工艺电子教案第3章--焊接工艺与材料

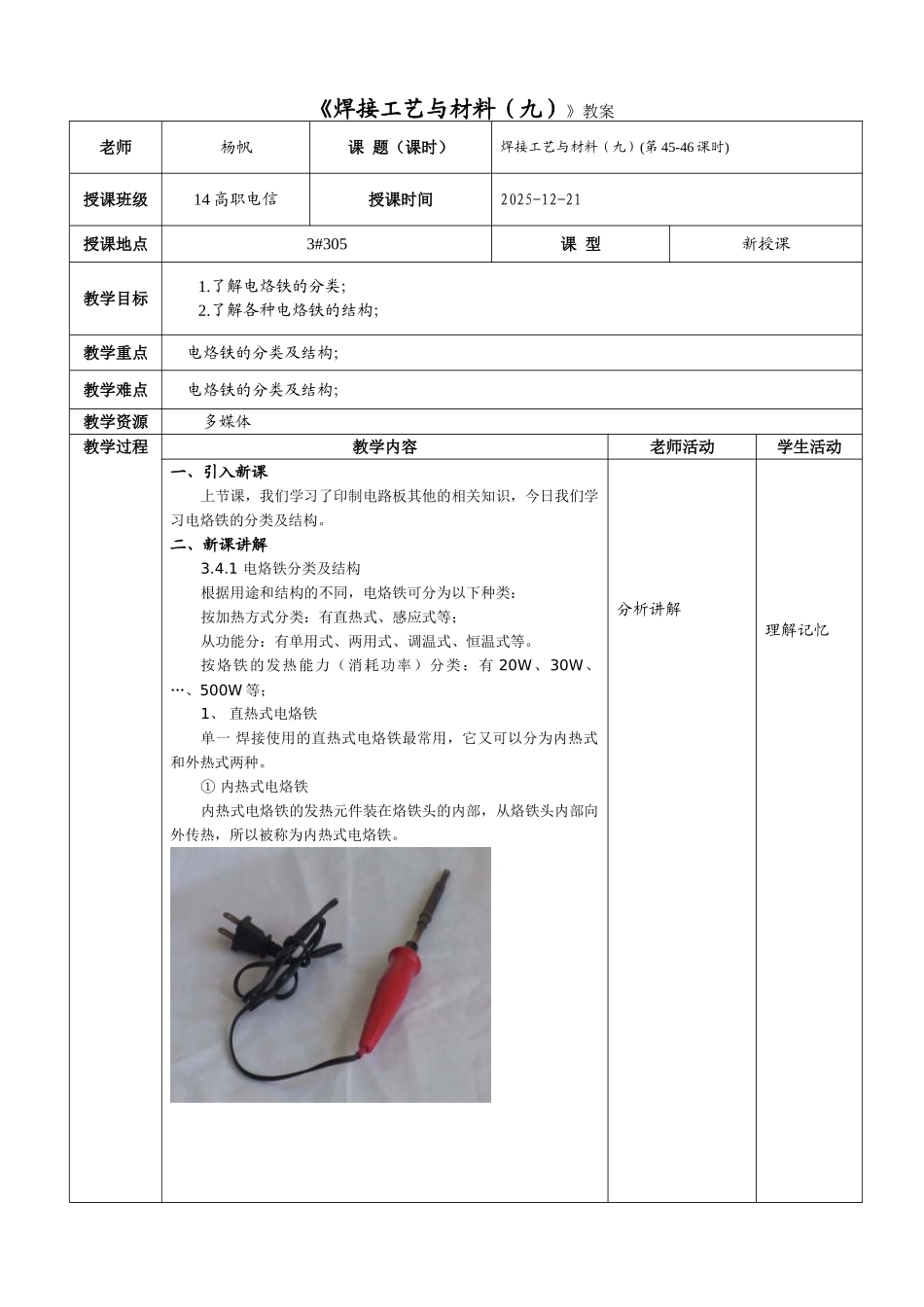

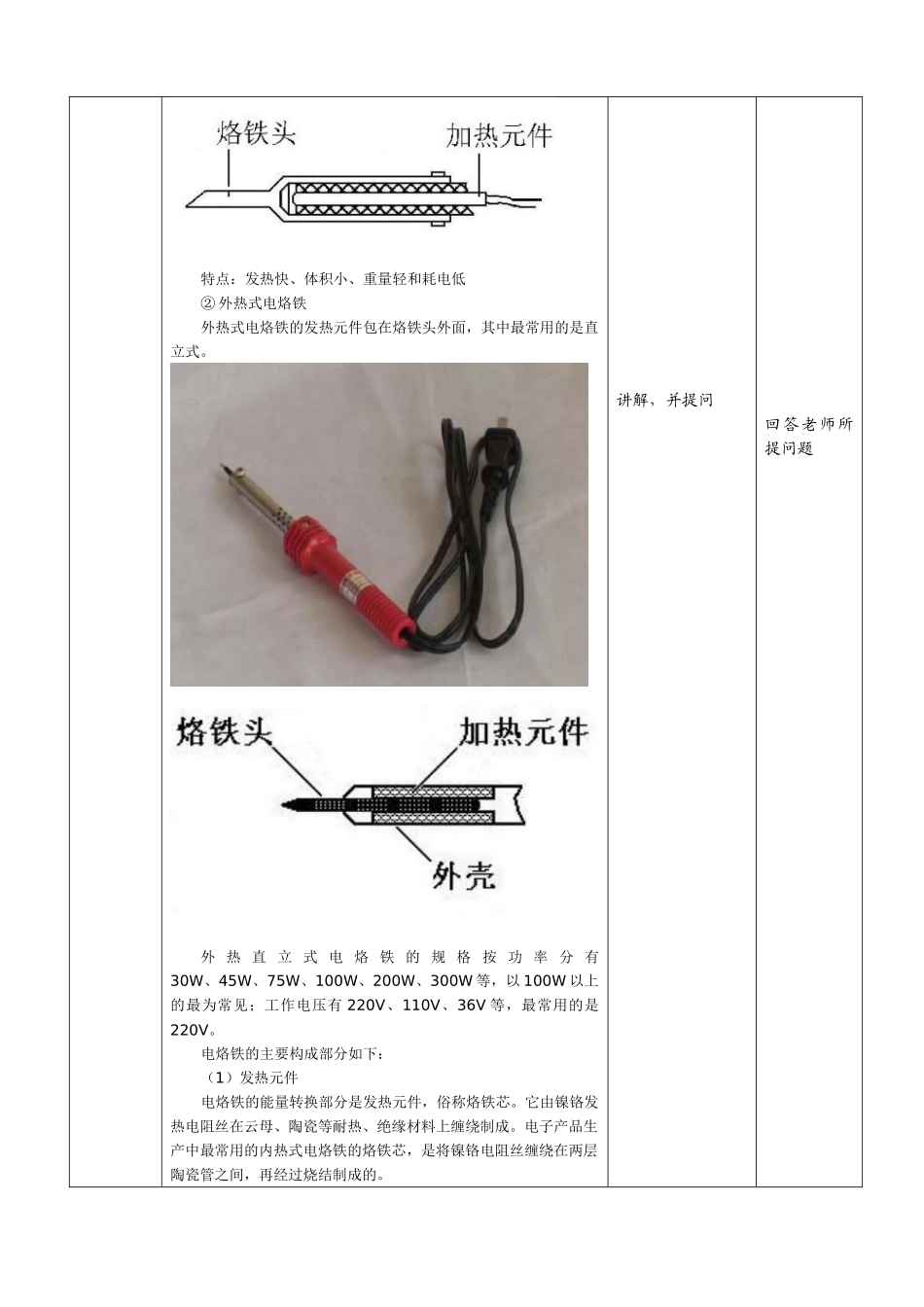

《焊接工艺与材料（九）》教案老师杨帆课 题（课时）焊接工艺与材料（九）(第 45-46 课时)授课班级14 高职电信授课时间2025-12-21授课地点3#305课 型新授课教学目标1.了解电烙铁的分类；2.了解各种电烙铁的结构；教学重点 电烙铁的分类及结构；教学难点 电烙铁的分类及结构；教学资源多媒体教学过程教学内容老师活动学生活动一、引入新课上节课，我们学习了印制电路板其他的相关知识，今日我们学习电烙铁的分类及结构。二、新课讲解3.4.1 电烙铁分类及结构根据用途和结构的不同，电烙铁可分为以下种类：按加热方式分类：有直热式、感应式等； 从功能分：有单用式、两用式、调温式、恒温式等。 按烙铁的发热能力（消耗功率）分类：有 20W、30W、…、500W 等； 1、 直热式电烙铁单一 焊接使用的直热式电烙铁最常用，它又可以分为内热式和外热式两种。① 内热式电烙铁 内热式电烙铁的发热元件装在烙铁头的内部，从烙铁头内部向外传热，所以被称为内热式电烙铁。分析讲解理解记忆特点：发热快、体积小、重量轻和耗电低② 外热式电烙铁外热式电烙铁的发热元件包在烙铁头外面，其中最常用的是直立式。外 热 直 立 式 电 烙 铁 的 规 格 按 功 率 分 有30W、45W、75W、100W、200W、300W 等，以 100W 以上的最为常见；工作电压有 220V、110V、36V 等，最常用的是220V。 电烙铁的主要构成部分如下：（1）发热元件电烙铁的能量转换部分是发热元件，俗称烙铁芯。它由镍铬发热电阻丝在云母、陶瓷等耐热、绝缘材料上缠绕制成。电子产品生产中最常用的内热式电烙铁的烙铁芯，是将镍铬电阻丝缠绕在两层陶瓷管之间，再经过烧结制成的。讲解，并提问回答老师所提问题（2）烙铁头储存、传递热能的烙铁头一般都是用紫铜材料制成的。根据表面电镀层的不同，烙铁头可以分为普通型和长寿型。普通内热式烙铁头的表面通常镀锌，镀层的保护能力较差。在使用过程中，因为高温氧化和助焊剂的腐蚀，普通烙铁头的表面会产生不沾锡的氧化层，需要常常清理和修整。长寿型电烙铁的烙铁头，寿命比普通烙铁头延长数十倍，这是手工焊接工具的一大进步。一把电烙铁备上几个不同形状的长寿命烙铁头，可以适应各种焊接工作的需要。长寿命烙铁头通常是紫铜表面渗透或电镀一层耐高温、抗氧化的铁镍合金，所以这种电烙铁的使用寿命长，维护少。长寿命烙铁头从外观上与普通烙铁头没有差别，最简单的推断方法是拿烙铁头去靠近磁铁，假如两者之间有吸合...
