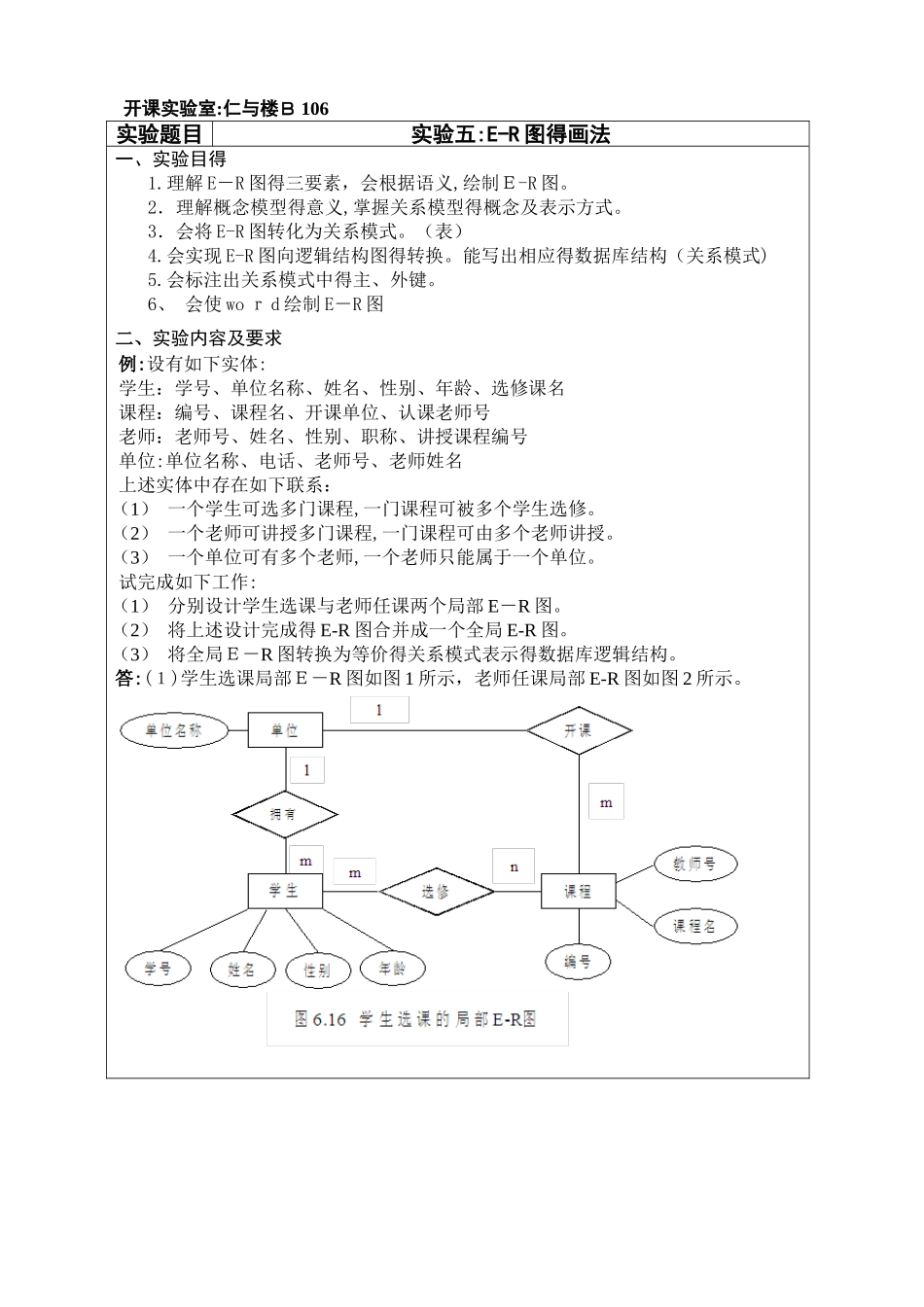

开课实验室:仁与楼Ｂ 106 实验题目实验五:E-R 图得画法一、实验目得1.理解 E－R 图得三要素，会根据语义,绘制Ｅ-R 图。2．理解概念模型得意义,掌握关系模型得概念及表示方式。 3．会将 E-R 图转化为关系模式。（表）4.会实现 E-R 图向逻辑结构图得转换。能写出相应得数据库结构（关系模式)5.会标注出关系模式中得主、外键。6、 会使 wo ｒ d 绘制 E－R 图二、实验内容及要求例:设有如下实体:学生：学号、单位名称、姓名、性别、年龄、选修课名课程：编号、课程名、开课单位、认课老师号老师：老师号、姓名、性别、职称、讲授课程编号单位:单位名称、电话、老师号、老师姓名上述实体中存在如下联系：（1） 一个学生可选多门课程,一门课程可被多个学生选修。（2） 一个老师可讲授多门课程,一门课程可由多个老师讲授。（3） 一个单位可有多个老师,一个老师只能属于一个单位。试完成如下工作:（1） 分别设计学生选课与老师任课两个局部 E－R 图。（2） 将上述设计完成得 E-R 图合并成一个全局 E-R 图。（3） 将全局Ｅ－R 图转换为等价得关系模式表示得数据库逻辑结构。答:(１)学生选课局部Ｅ－R 图如图 1 所示，老师任课局部 E-R 图如图 2 所示。 (2)合并得全局Ｅ-R 图如图３所示。１、现有论文与作者两个实体,论文实体得属性包括题目、期刊名称、年份、期刊号;作者实体得属性包括姓名、单位、地址;一篇论文可以有多个作者,且每一位作者写过多篇论文,在每一篇论文中有作者得顺序号。请完成以下操作：（１)画出 E-Ｒ图(2)将 E－R 图转换成关系模式,并指出每个关系模式得主键(加下划线）（１）E－R 图ﻩ题目ﻩ期刊名ﻩ姓名单位mﻩnﻩ论文发表作者ﻩﻩ年份期刊号ﻩ顺序号地址(2）对应得关系数据模型:论文（题目,期刊名称,年份，期刊号)作者(姓名,单位，地址)发表(姓名,题目,顺序号)2、设某汽车运输公司数据库中有三个实体集。一就是“车队”实体集,属性有车队号、车队名等;二就是“车辆”实体集,属性有车牌照号、厂家、出厂日期等;三就是“司机”实体集,属性有司机编号、姓名、电话等。设车队与司机之间存在“聘用”联系,每个车队可聘用若干司机,但每个司机只能应聘于一个车队,车队聘用司机有聘期；司机与车辆之间存在着“使用”联系,司机使用车辆有使用日期与公里数，每个司机可以使用多辆汽车,每辆车可被多个司机使用。要求:)ﻭ1(试画出Ｅ R 图,并在图上注明属性、联系类型；)ﻭ2(将 ER 图转换成关系模...
