电子技术第1章课后答案

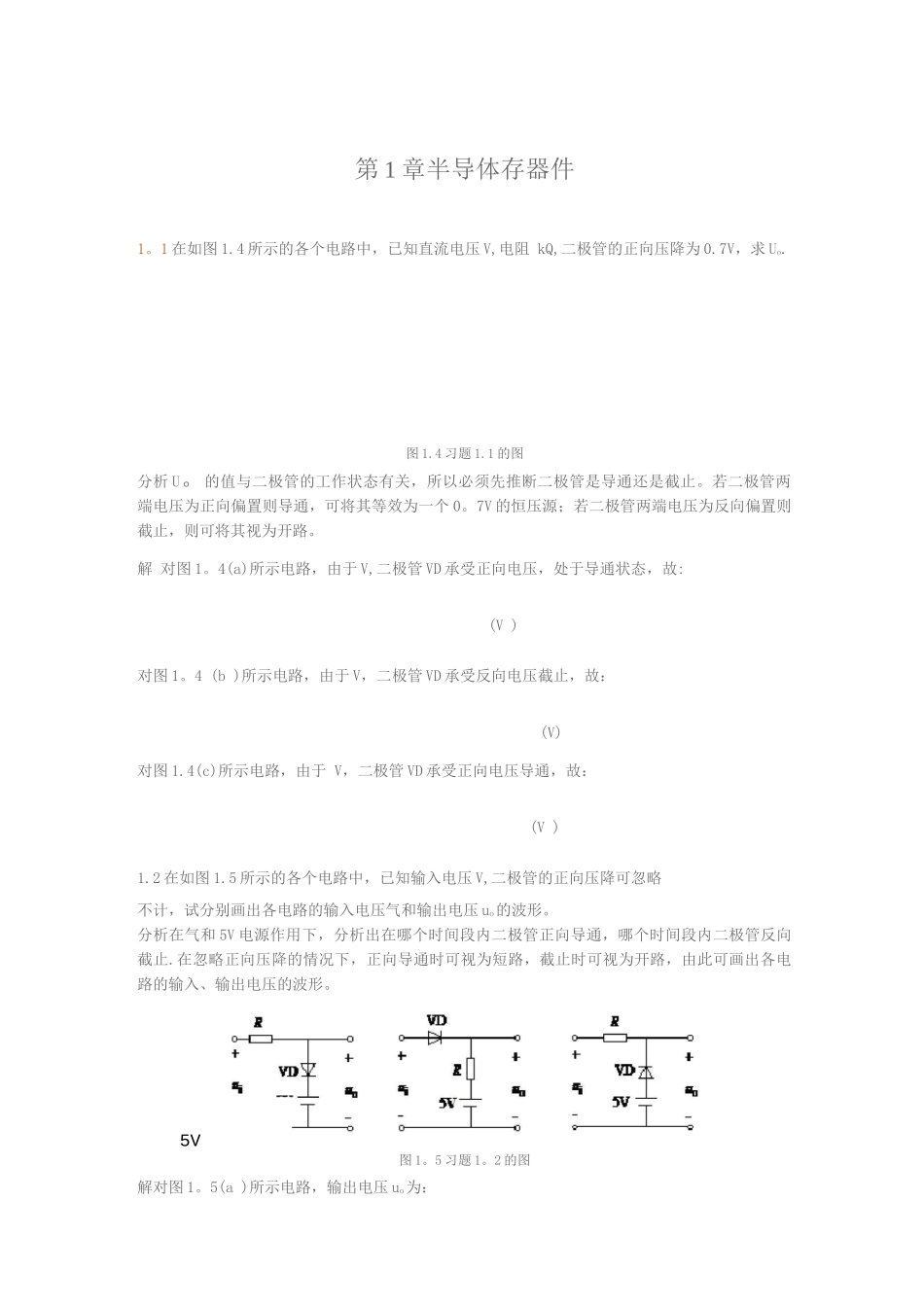

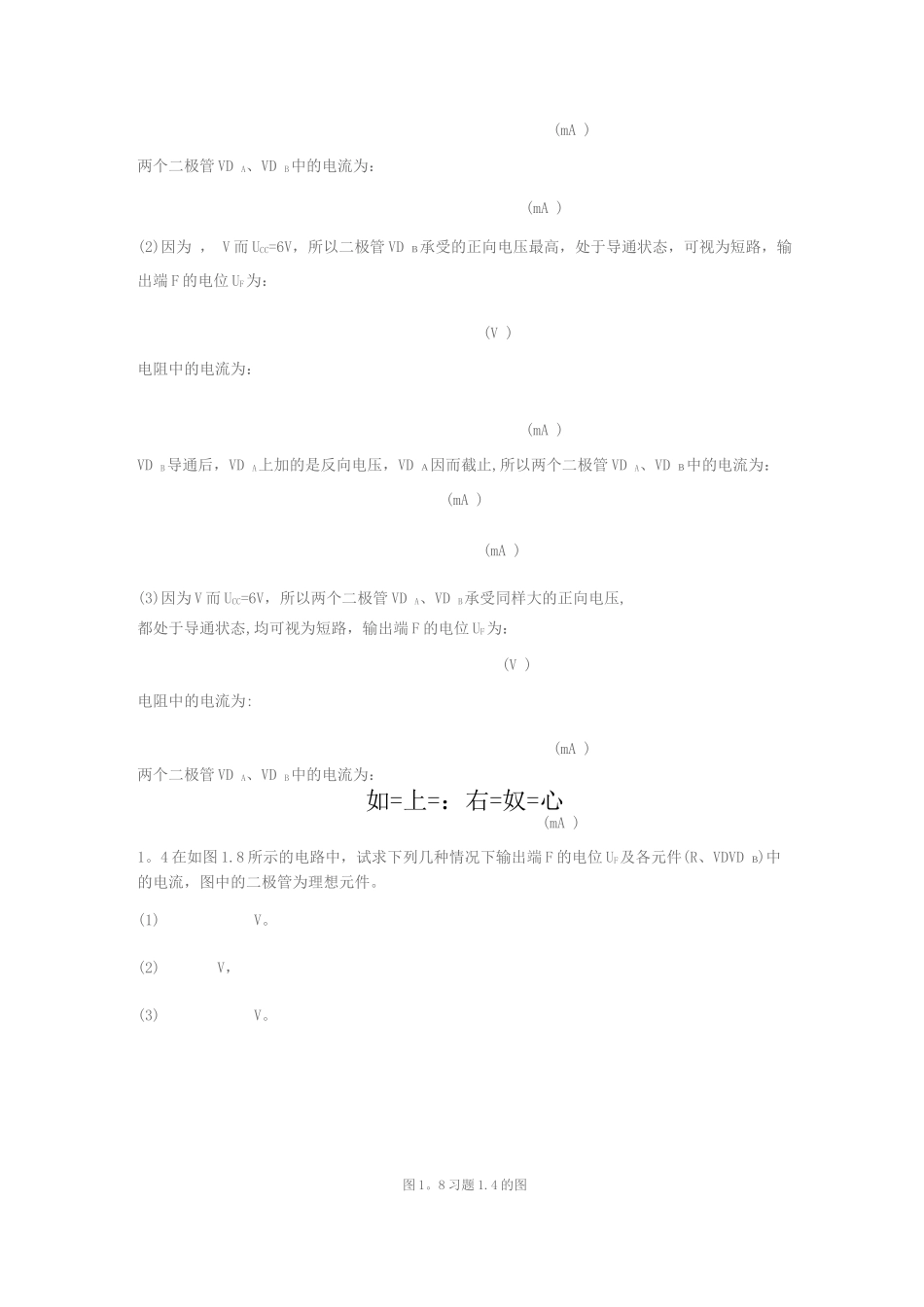

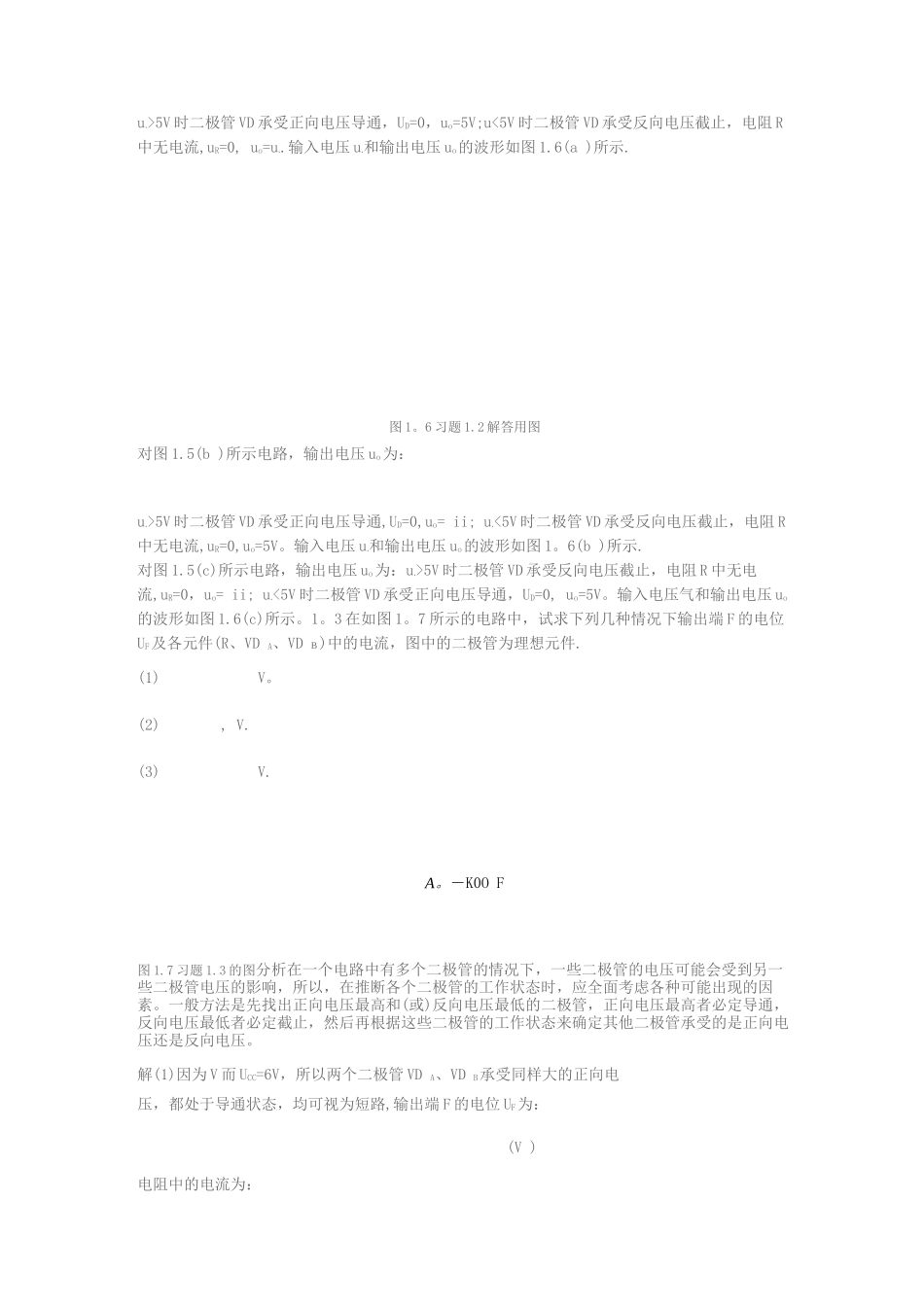

第 1 章半导体存器件1。1 在如图 1.4 所示的各个电路中，已知直流电压 V,电阻 kQ,二极管的正向压降为 0.7V，求 Uo.图 1.4 习题 1.1 的图分析 U。的值与二极管的工作状态有关，所以必须先推断二极管是导通还是截止。若二极管两端电压为正向偏置则导通，可将其等效为一个 0。7V 的恒压源；若二极管两端电压为反向偏置则截止，则可将其视为开路。解 对图 1。4(a)所示电路，由于 V,二极管 VD 承受正向电压，处于导通状态，故:(V )对图 1。4 (b )所示电路，由于 V，二极管 VD 承受反向电压截止，故：(V)对图 1.4(c)所示电路，由于 V，二极管 VD 承受正向电压导通，故：(V )1.2 在如图 1.5 所示的各个电路中，已知输入电压 V,二极管的正向压降可忽略不计，试分别画出各电路的输入电压气和输出电压 uo的波形。分析在气和 5V 电源作用下，分析出在哪个时间段内二极管正向导通，哪个时间段内二极管反向截止.在忽略正向压降的情况下，正向导通时可视为短路，截止时可视为开路，由此可画出各电路的输入、输出电压的波形。5V图 1。5 习题 1。2 的图解对图 1。5(a )所示电路，输出电压 uo为：u.>5V 时二极管 VD 承受正向电压导通，UD=0，uo=5V;u<5V 时二极管 VD 承受反向电压截止，电阻 R中无电流,uR=0, uo=u..输入电压 u.和输出电压 uo的波形如图 1.6(a )所示.图 1。6 习题 1.2 解答用图对图 1.5(b )所示电路，输出电压 uo为：u.>5V 时二极管 VD 承受正向电压导通,UD=0,uo= ii; u.<5V 时二极管 VD 承受反向电压截止，电阻 R中无电流,uR=0,uo=5V。输入电压 u.和输出电压 uo的波形如图 1。6(b )所示.对图 1.5(c)所示电路，输出电压 uo为：u.>5V 时二极管 VD 承受反向电压截止，电阻 R 中无电流,uR=0，uo= ii; u.<5V 时二极管 VD 承受正向电压导通，UD=0, uo=5V。输入电压气和输出电压 uo的波形如图 1.6(c)所示。1。3 在如图 1。7 所示的电路中，试求下列几种情况下输出端 F 的电位UF及各元件(R、VD A、VD B )中的电流，图中的二极管为理想元件.(1)V。(2), V.(3)V.A。―K0O F图 1.7 习题 1.3 的图分析在一个电路中有多个二极管的情况下，一些二极管的电压可能会受到另一些二极管电压的影响，所以，在推断各个二极管的工作状态时，应全面考虑各种可能出现的因素。一般方法是先找出正向电压最高和(或)反向电压最低的二极管，正向电压最高者必定导通，...
