电梯及智能系统安装方案VIP专享

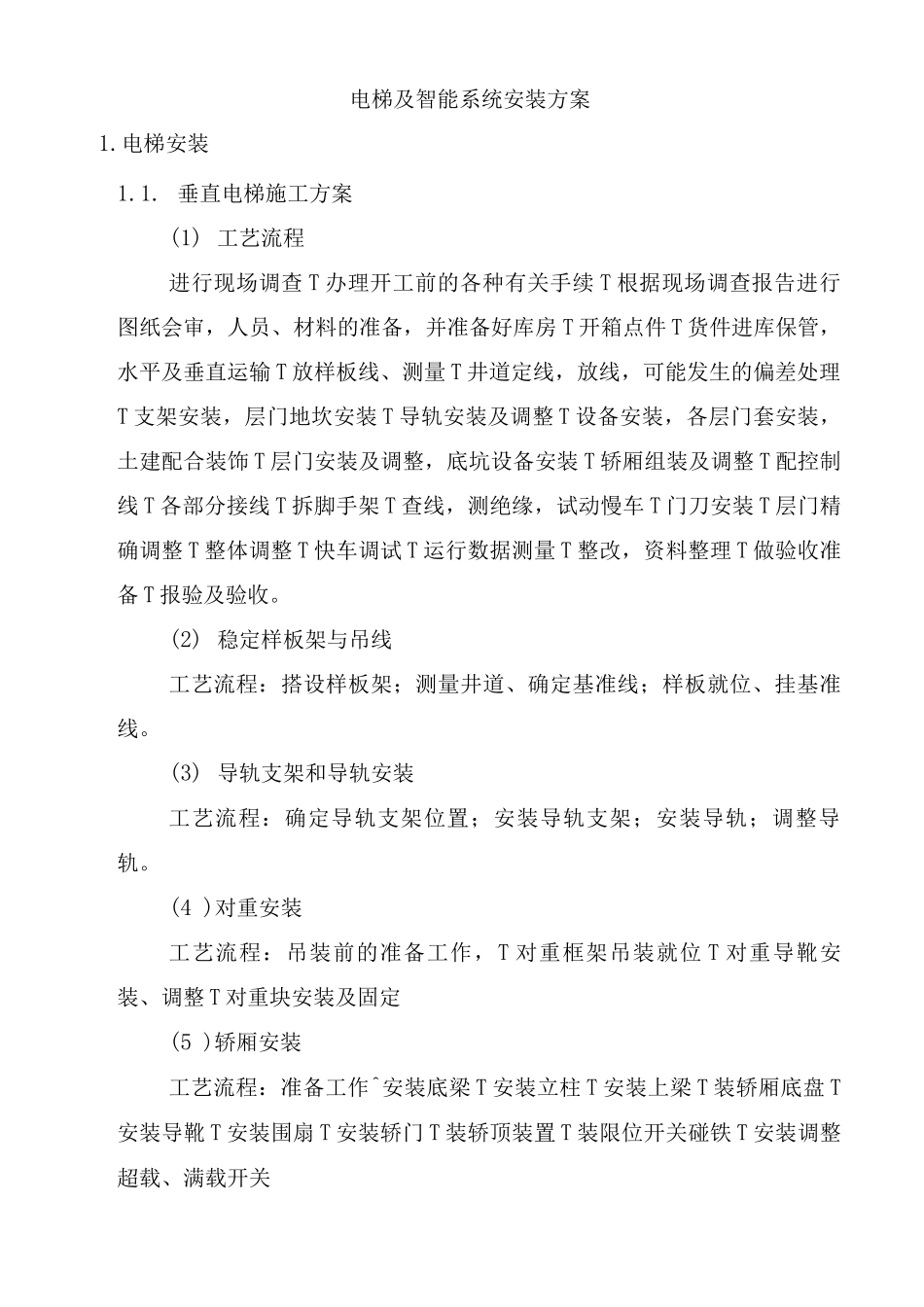

电梯及智能系统安装方案1.电梯安装1.1. 垂直电梯施工方案(1) 工艺流程进行现场调查 T 办理开工前的各种有关手续 T 根据现场调查报告进行图纸会审，人员、材料的准备，并准备好库房 T 开箱点件 T 货件进库保管，水平及垂直运输 T 放样板线、测量 T 井道定线，放线，可能发生的偏差处理T 支架安装，层门地坎安装 T 导轨安装及调整 T 设备安装，各层门套安装，土建配合装饰 T 层门安装及调整，底坑设备安装 T 轿厢组装及调整 T 配控制线 T 各部分接线 T 拆脚手架 T 查线，测绝缘，试动慢车 T 门刀安装 T 层门精确调整 T 整体调整 T 快车调试 T 运行数据测量 T 整改，资料整理 T 做验收准备 T 报验及验收。(2) 稳定样板架与吊线工艺流程：搭设样板架；测量井道、确定基准线；样板就位、挂基准线。(3) 导轨支架和导轨安装工艺流程：确定导轨支架位置；安装导轨支架；安装导轨；调整导轨。(4 )对重安装工艺流程：吊装前的准备工作，T 对重框架吊装就位 T 对重导靴安装、调整 T 对重块安装及固定(5 )轿厢安装工艺流程：准备工作^安装底梁 T 安装立柱 T 安装上梁 T 装轿厢底盘 T安装导靴 T 安装围扇 T 安装轿门 T 装轿顶装置 T 装限位开关碰铁 T 安装调整超载、满载开关(6 )厅门安装工艺流程：稳装地坎 T 安装门立柱、上滑道、门套 T 安装厅门、调整厅门 T 机锁、电锁安装(7)井道机械设备安装工艺流程：安装缓冲器底底座 T 安装缓冲器 T 安装选层器下钢带轮、挂钢带安装限速器绳索张紧装置、装限速绳 T 安装曳引绳补偿装置。(8)钢丝绳安装工艺流程：确定钢丝绳长度 T 放开钢丝绳、剁钢丝绳 T 做绳头、挂钢丝绳 T 调整钢丝绳(9)电气设备安装工艺流程：安装控制箱柜、安装极限开关、安装中线盒及随线架配线槽及配管、挂随行电缆、安装缓速开关和限位开关及开关碰铁、安装感应开关感应板、指示灯和按钮及操纵盘安装、安装底坑检修盒导线敷设及接、焊、包、压头。(10)试运行操作工艺有说明书按说明书要求进行，一般按以下步骤进行：准备工作―电气线路运用试验 T 曳引电机空载试验 T 慢速负荷试验 T 快速负荷试验一自动门调整T 平层调整1.2.扶梯的安装(1)自动扶梯的本体由金属结构和外部护板组成，各有关零件则装在金属结构的内部和它的上面。驱动装置装在金属结构的内部上端，张紧装置装在金属结构内部的下端，由三个预装部件组成的导轨系统(头部转向壁...
