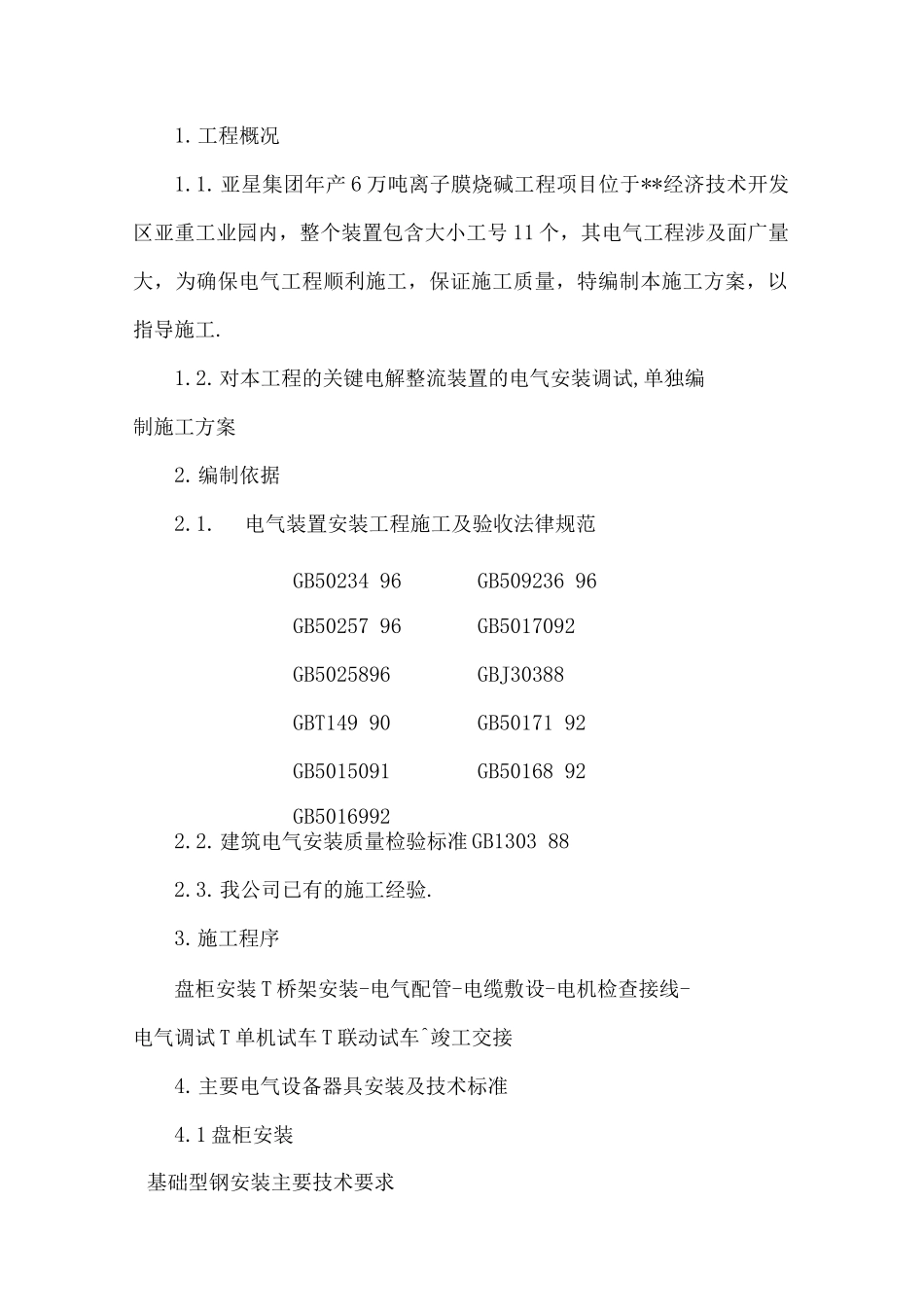

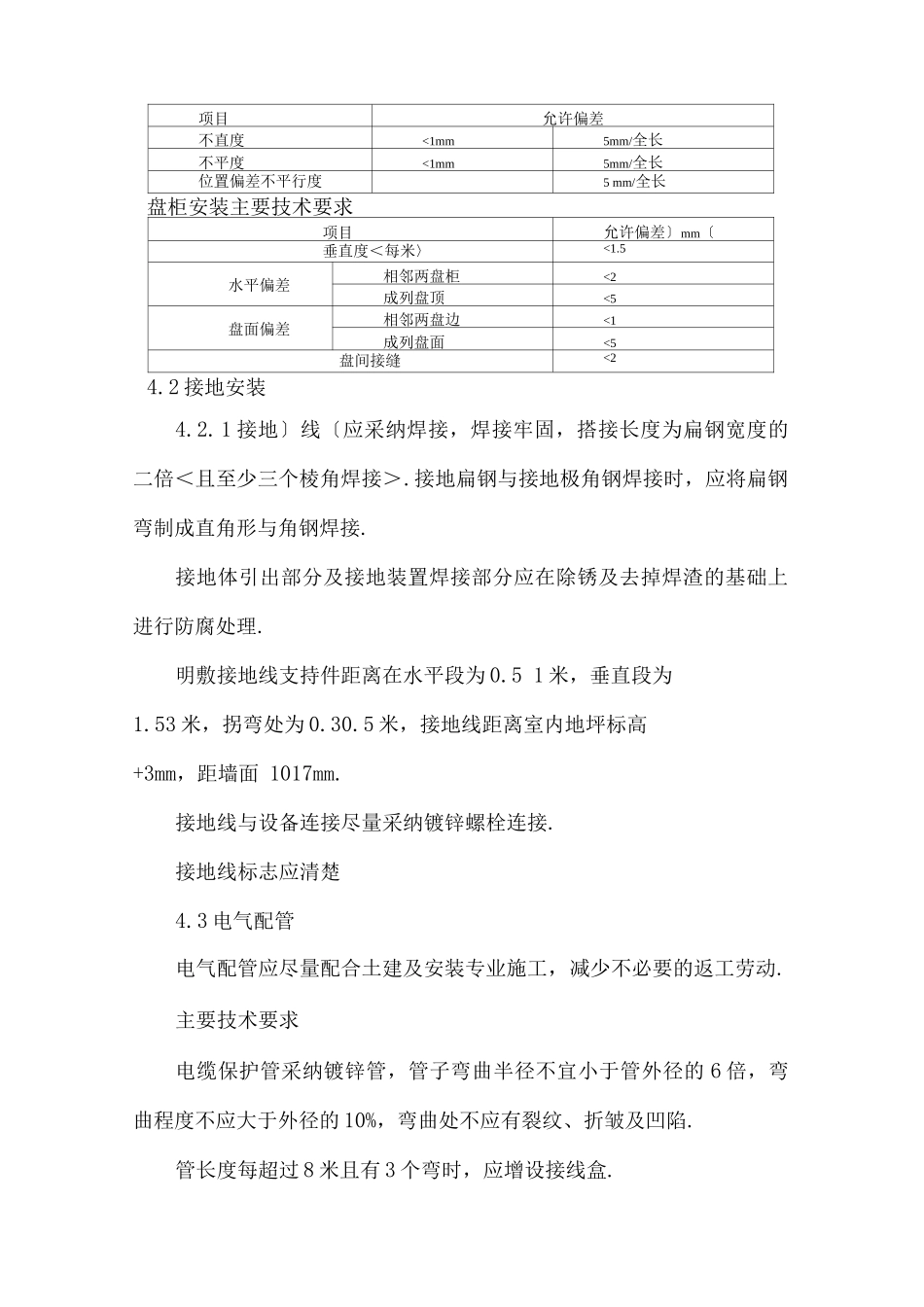

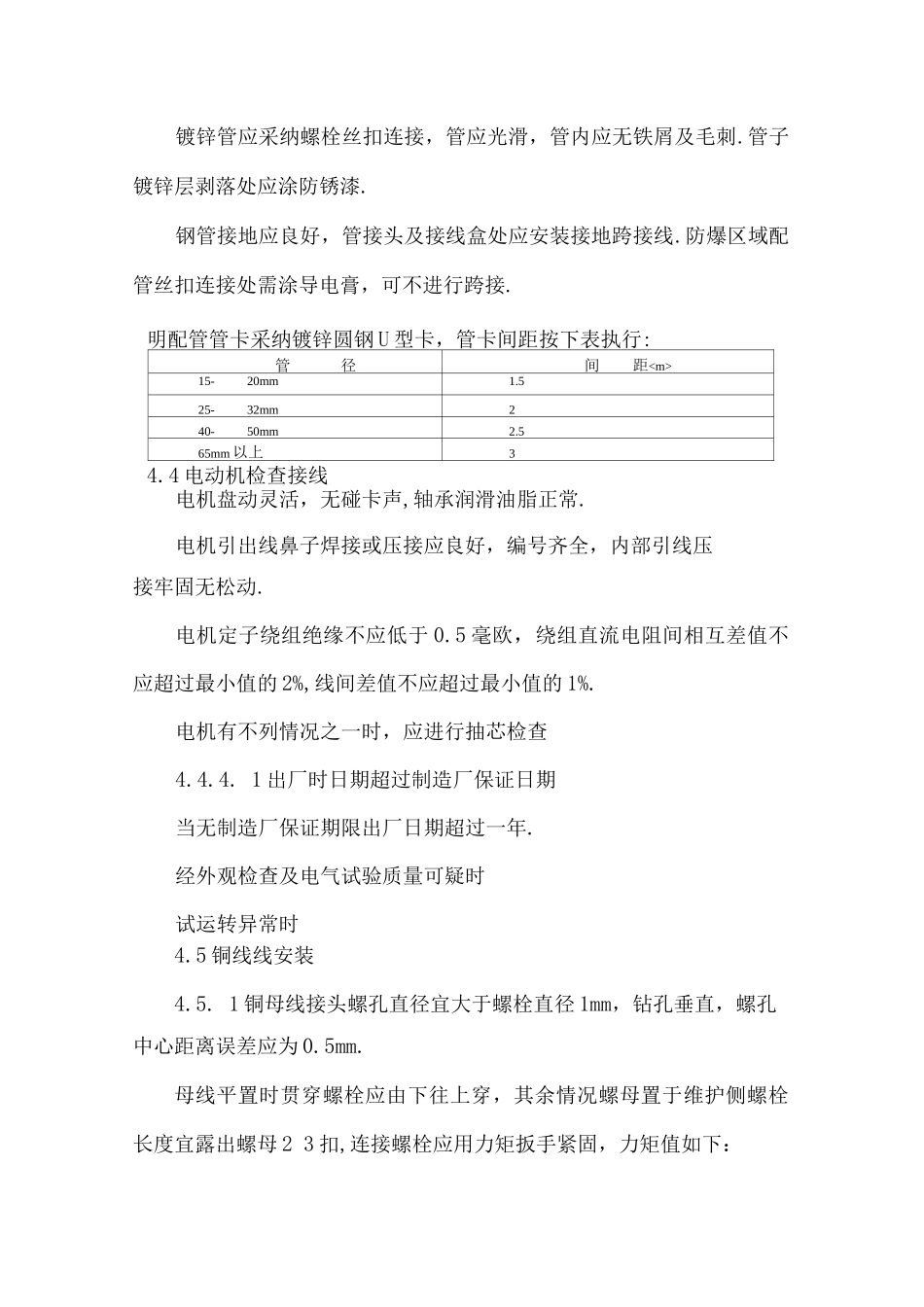

1.工程概况1.1.亚星集团年产 6 万吨离子膜烧碱工程项目位于**经济技术开发区亚重工业园内，整个装置包含大小工号 11 个，其电气工程涉及面广量大，为确保电气工程顺利施工，保证施工质量，特编制本施工方案，以指导施工.1.2.对本工程的关键电解整流装置的电气安装调试,单独编制施工方案2.编制依据2.1.电气装置安装工程施工及验收法律规范GB50234 96GB509236 96GB50257 96GB5017092GB5025896GBJ30388GBT149 90GB50171 92GB5015091GB50168 92GB50169922.2.建筑电气安装质量检验标准 GB1303 882.3.我公司已有的施工经验.3.施工程序盘柜安装 T 桥架安装-电气配管-电缆敷设-电机检查接线-电气调试 T 单机试车 T 联动试车^竣工交接4.主要电气设备器具安装及技术标准4.1 盘柜安装基础型钢安装主要技术要求项目允许偏差不直度<1mm5mm/全长不平度<1mm5mm/全长位置偏差不平行度5 mm/全长盘柜安装主要技术要求项目允许偏差〕mm〔垂直度＜每米〉<1.5水平偏差相邻两盘柜<2成列盘顶<5盘面偏差相邻两盘边<1成列盘面<5盘间接缝<24.2 接地安装4.2.1 接地〕线〔应采纳焊接，焊接牢固，搭接长度为扁钢宽度的二倍＜且至少三个棱角焊接＞.接地扁钢与接地极角钢焊接时，应将扁钢弯制成直角形与角钢焊接.接地体引出部分及接地装置焊接部分应在除锈及去掉焊渣的基础上进行防腐处理.明敷接地线支持件距离在水平段为 0.5 1 米，垂直段为1.53 米，拐弯处为 0.30.5 米，接地线距离室内地坪标高+3mm，距墙面 1017mm.接地线与设备连接尽量采纳镀锌螺栓连接.接地线标志应清楚4.3 电气配管电气配管应尽量配合土建及安装专业施工，减少不必要的返工劳动.主要技术要求电缆保护管采纳镀锌管，管子弯曲半径不宜小于管外径的 6 倍，弯曲程度不应大于外径的 10%，弯曲处不应有裂纹、折皱及凹陷.管长度每超过 8 米且有 3 个弯时，应增设接线盒.镀锌管应采纳螺栓丝扣连接，管应光滑，管内应无铁屑及毛刺.管子镀锌层剥落处应涂防锈漆.钢管接地应良好，管接头及接线盒处应安装接地跨接线.防爆区域配管丝扣连接处需涂导电膏，可不进行跨接.明配管管卡采纳镀锌圆钢 U 型卡，管卡间距按下表执行:管径间距15-20mm1.525-32mm240-50mm2.565mm 以上34.4 电动机检查接线电机盘动灵活，无碰卡声,轴承润滑油脂正常.电机引出线鼻子焊接或压接应良好，编号齐全，内部引线压接牢固无松动.电机定子绕组绝缘不应低于 0.5 毫欧，绕组直流电阻间相互差值不应超过...
