电气工程施工方法及技术措施

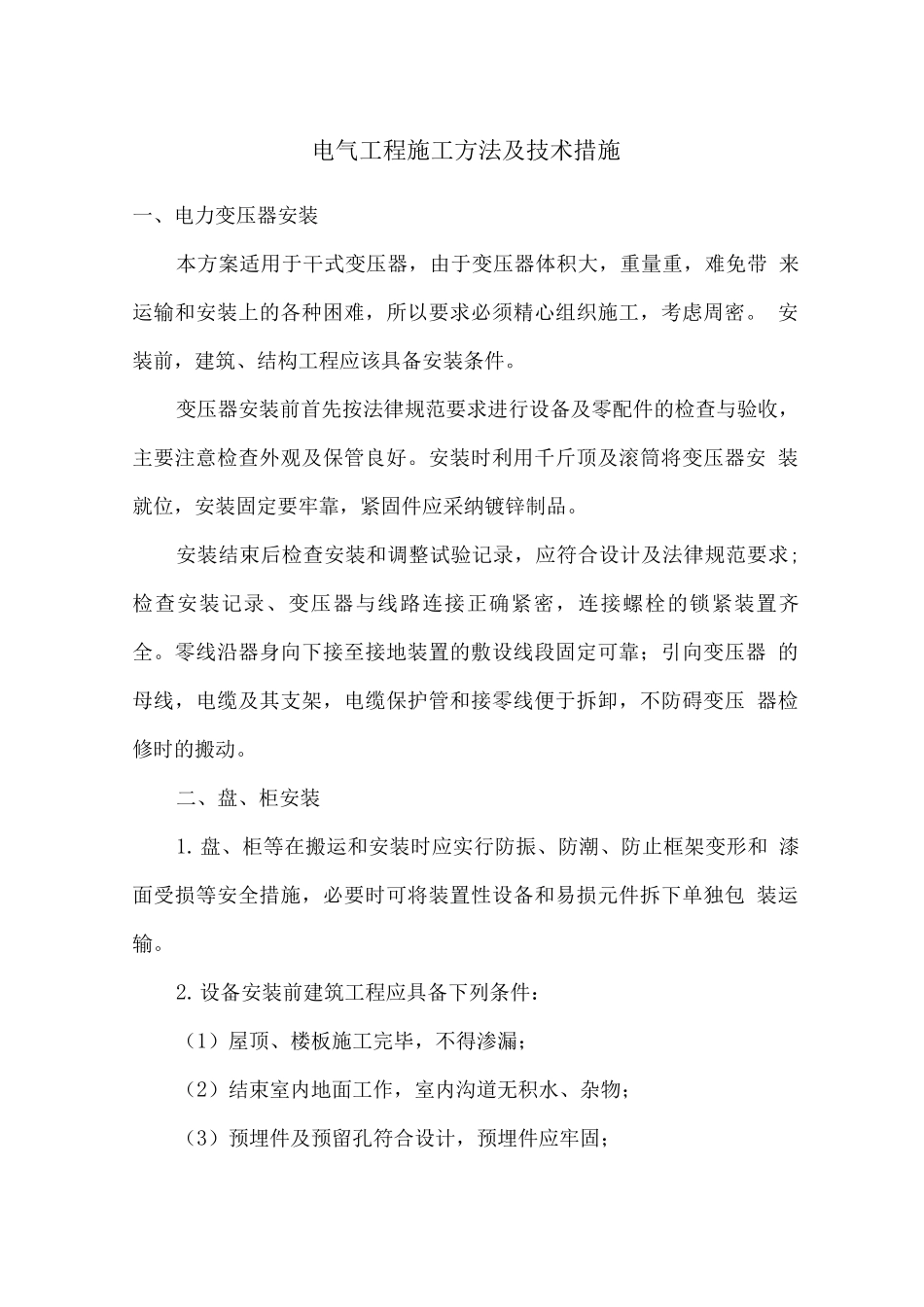

电气工程施工方法及技术措施一、电力变压器安装本方案适用于干式变压器，由于变压器体积大，重量重，难免带 来运输和安装上的各种困难，所以要求必须精心组织施工，考虑周密。 安装前，建筑、结构工程应该具备安装条件。变压器安装前首先按法律规范要求进行设备及零配件的检查与验收， 主要注意检查外观及保管良好。安装时利用千斤顶及滚筒将变压器安 装就位，安装固定要牢靠，紧固件应采纳镀锌制品。安装结束后检查安装和调整试验记录，应符合设计及法律规范要求; 检查安装记录、变压器与线路连接正确紧密，连接螺栓的锁紧装置齐 全。零线沿器身向下接至接地装置的敷设线段固定可靠；引向变压器 的母线，电缆及其支架，电缆保护管和接零线便于拆卸，不防碍变压 器检修时的搬动。二、盘、柜安装1.盘、柜等在搬运和安装时应实行防振、防潮、防止框架变形和 漆面受损等安全措施，必要时可将装置性设备和易损元件拆下单独包 装运输。2.设备安装前建筑工程应具备下列条件：（1）屋顶、楼板施工完毕，不得渗漏；（2）结束室内地面工作，室内沟道无积水、杂物；（3）预埋件及预留孔符合设计，预埋件应牢固；（4）门窗安装完毕；（5）进行装饰工作时有可能损坏已安装设备或设备安装后不能 再进行施工的装饰工作全部结束。3. 基础型钢的安装应符合下列要求：（1）允许偏差应符合表所示的规定。基础型钢安装的允许偏差表项目仁「'； ,偏差1. rII in/in)（mm，全长）不直度< I<5水平度< I<5仕置误差及不 T 厂度<5（2）基础型钢安装后，其顶部宜高出抹平地面 10mm ；手车式成 套柜按产品技术要求执行。基础型钢应有明显的可靠接地。4.盘、柜安装在振动场所，应按设计要求实行防振措施。5.盘、柜及盘、柜内设备与各构件间连接应牢固。6.盘、柜单独或成列安装时，其垂直度、水平偏差以及盘、柜偏 差和盘、柜间接缝的允许偏差应符合表 6-13 所示的要求。盘、柜安装的允许偏差表项目允许偏差（mm）项目允许偏差（ iwn ）垂直度 1 每.米.）< 1-5水平偏差相邻两盘项部<2成列盘顶部会面偏差相邻两边< 1成列盘面<5盘接箍<27. 端子箱安装应牢固，封闭良好，并应能防潮、防尘。安装的位 置应便于检查；成列安装时，应排列整齐。8. 盘、柜、台、箱的接地应牢固良好。装有电气的可开启的门， 应以裸铜软线与接地的金属构架可靠地连接。9. 盘、柜的漆层应完整，无损伤。固定电气的支架等应刷漆。安 装于同一室内且常常监视的盘、柜，...
