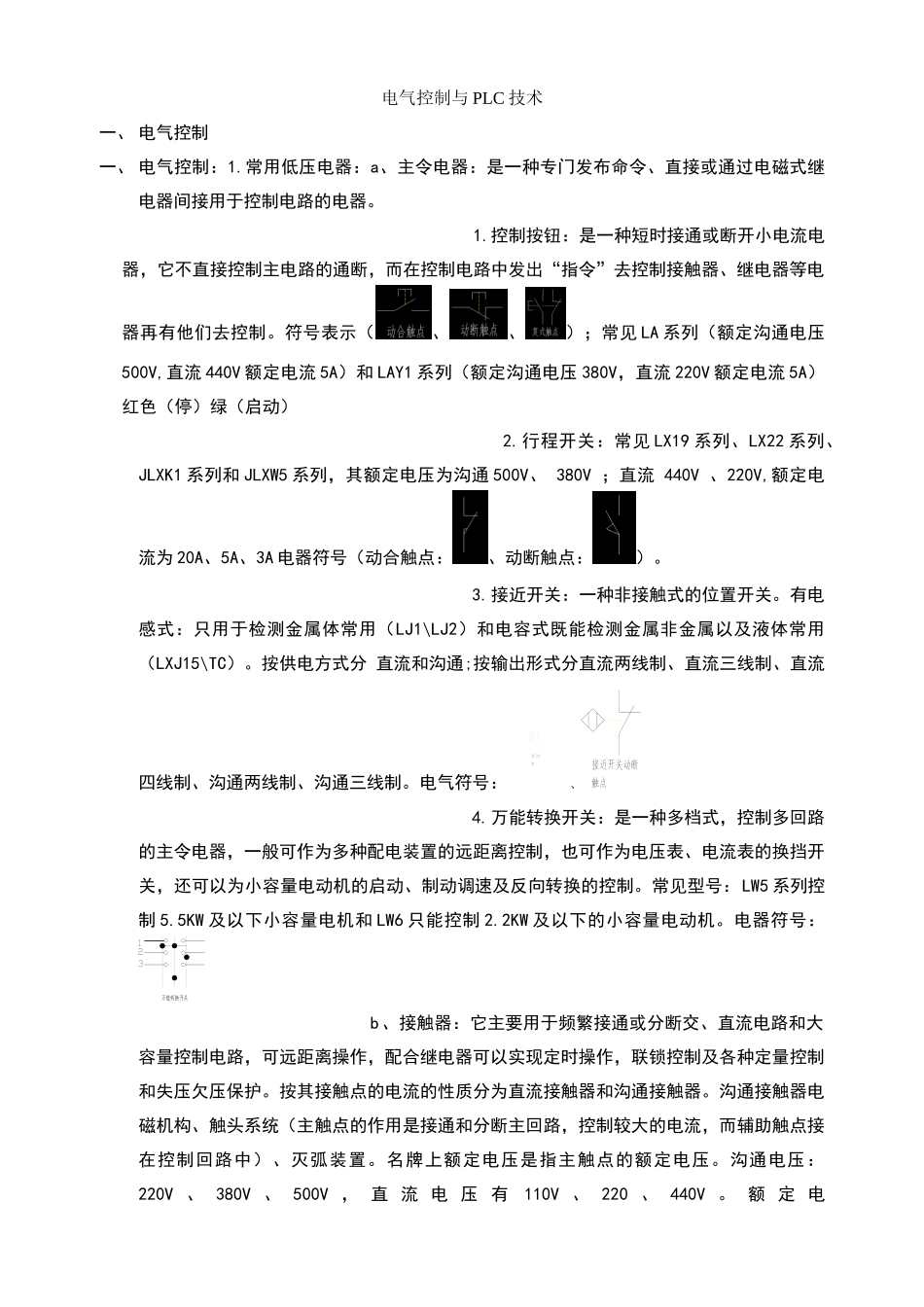

电气控制与 PLC 技术一、 电气控制一、 电气控制：1.常用低压电器：a、主令电器：是一种专门发布命令、直接或通过电磁式继电器间接用于控制电路的电器。1.控制按钮：是一种短时接通或断开小电流电器，它不直接控制主电路的通断，而在控制电路中发出“指令”去控制接触器、继电器等电器再有他们去控制。符号表示（、、）；常见 LA 系列（额定沟通电压500V,直流 440V 额定电流 5A）和 LAY1 系列（额定沟通电压 380V，直流 220V 额定电流 5A）红色（停）绿（启动） 2.行程开关：常见 LX19 系列、LX22 系列、JLXK1 系列和 JLXW5 系列，其额定电压为沟通 500V、 380V ；直流 440V 、220V,额定电流为 20A、5A、3A 电器符号（动合触点：、动断触点：）。 3.接近开关：一种非接触式的位置开关。有电感式：只用于检测金属体常用（LJ1\LJ2）和电容式既能检测金属非金属以及液体常用（LXJ15\TC）。按供电方式分 直流和沟通;按输出形式分直流两线制、直流三线制、直流四线制、沟通两线制、沟通三线制。电气符号：、 4.万能转换开关：是一种多档式，控制多回路的主令电器，一般可作为多种配电装置的远距离控制，也可作为电压表、电流表的换挡开关，还可以为小容量电动机的启动、制动调速及反向转换的控制。常见型号：LW5 系列控制 5.5KW 及以下小容量电机和 LW6 只能控制 2.2KW 及以下的小容量电动机。电器符号： b、接触器：它主要用于频繁接通或分断交、直流电路和大容量控制电路，可远距离操作，配合继电器可以实现定时操作，联锁控制及各种定量控制和失压欠压保护。按其接触点的电流的性质分为直流接触器和沟通接触器。沟通接触器电磁机构、触头系统（主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点接在控制回路中）、灭弧装置。名牌上额定电压是指主触点的额定电压。沟通电压：220V 、 380V 、 500V ， 直 流 电 压 有110V 、 220 、 440V 。 额 定 电流 ;5 、 10 、 20 、 40 、 60 、 100 、 150 、 250 、 400 、 600A. 吸 引 线 圈 额 定 电 压 沟 通 ：36、110、127、220、380V,直流电压有 24、48、220、440V.常见;CJ20 德国西门子3TH(适用于沟通 50Hz 或 60Hz 沟通电压至 660 直流电压至 600V 的电路控制电路中，用来控制各种电磁线圈，以使信号放大或将信号传送给有关控制元件。CJX1（3TB）适用于沟通50Hz 60Hz 额定电压为 60...
