电气控制技术

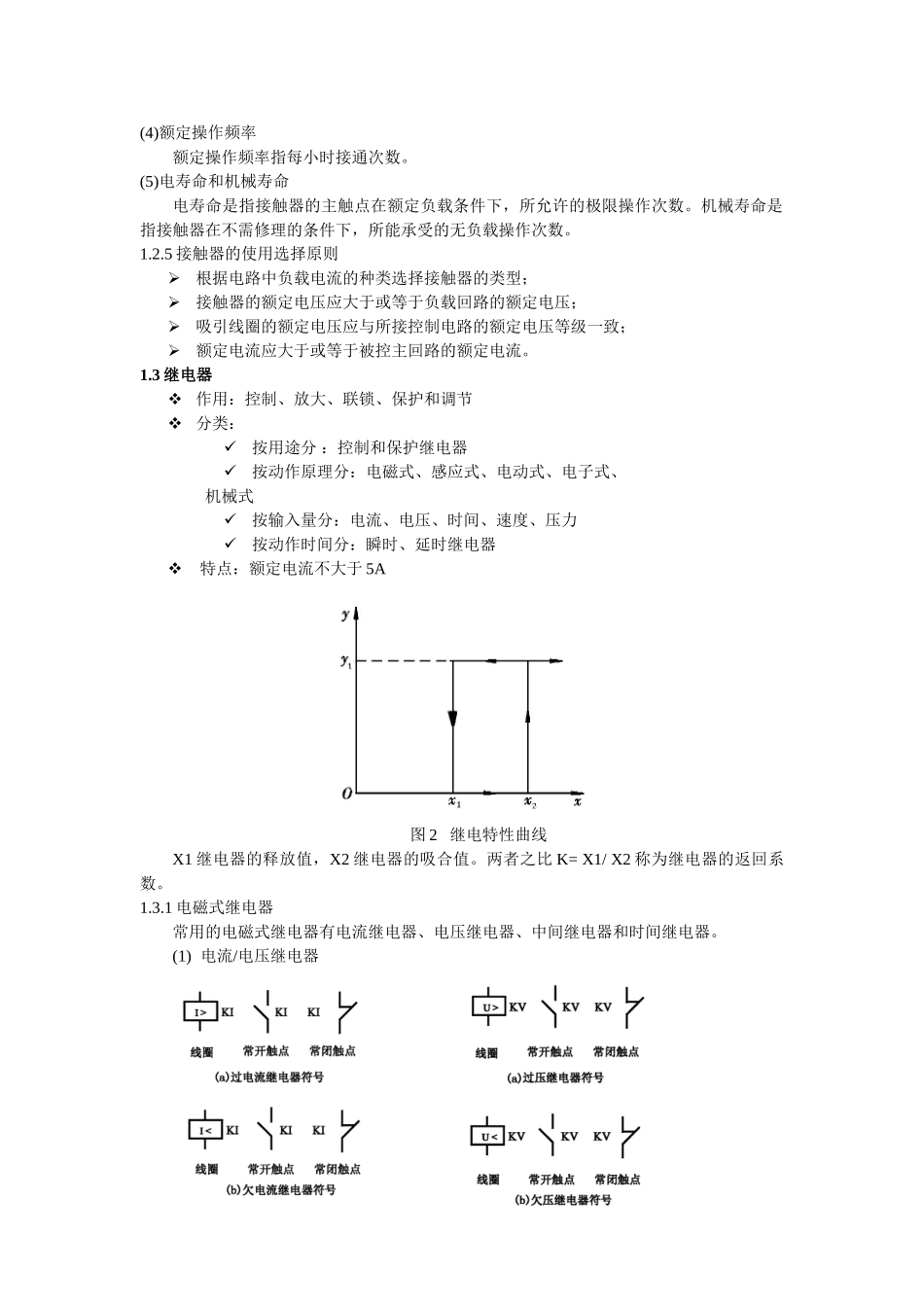

第一章 低压电器的基本知识低压电器（Low-voltage Apparatus）通常指工作在交、直流电压 1200 V 以下的电路中起通断、控制、保护和调节作用的电气设备。1.1 低压电器的分类按电器的动作性质分 ：手动电器和自动电器；按电器的性能和用途分：控制电器和保护电器；按有无触点分：有触点电器和无触点电器； 按工作原理分：电磁式电器和非电量控制电器。1.2 接触器接触器（Contactor）是用来频繁接通和切断电动机或其他负载主电路的一种自动切换电器。1.2.1 结构触头系统：主触头、辅助触头 常开触头（动合触头） 常闭触头（动断触头）电磁系统：动、静铁芯，吸引线圈和反作用弹簧 灭弧系统：灭弧罩及灭弧栅片灭弧1.2.2 工作原理线圈加额定电压，衔铁吸合，常闭触头断开，常开触头闭合；线圈电压消逝，触头恢复常态。为防止铁心振动，需加短路环。1.2.3 接触器的得分类按主触头控制的电路中电流的种类划分：沟通接触器、直流接触器；按电磁机构的操作电源划分：沟通励磁操作接触器、直流励磁操作接触器。1.2.4 接触器的电气符号1.2.5 接触器的主要技术数据(1)额定电压接触器铭牌额定电压是指主触点上的额定电压。通常用的电压等级为直流接触器：220V，440V，660V。沟通接触器：220V，380V，500V。(2)额定电流通常用的电流等级为直流接触器：25A，40A，60A，100A，150A，250A，400A，600A。沟通接触器：5A，10A，20A，40A，60A，100A，150A，250A，400A，600A。(3)线圈的额定电压通常用的电压等级为：直流线圈：24V，48V，110V，220V，440V。沟通线圈：36V，127V，220V，380V。图1接触器的电气符号(4)额定操作频率额定操作频率指每小时接通次数。(5)电寿命和机械寿命电寿命是指接触器的主触点在额定负载条件下，所允许的极限操作次数。机械寿命是指接触器在不需修理的条件下，所能承受的无负载操作次数。1.2.5 接触器的使用选择原则根据电路中负载电流的种类选择接触器的类型；接触器的额定电压应大于或等于负载回路的额定电压；吸引线圈的额定电压应与所接控制电路的额定电压等级一致；额定电流应大于或等于被控主回路的额定电流。1.3 继电器作用：控制、放大、联锁、保护和调节分类：按用途分 ：控制和保护继电器 按动作原理分：电磁式、感应式、电动式、电子式、 机械式 按输入量分：电流、电压、时间、速度、压力按动作时间分：瞬时、延时继电器  特点：额定电流不大于 5A图 2 继...
