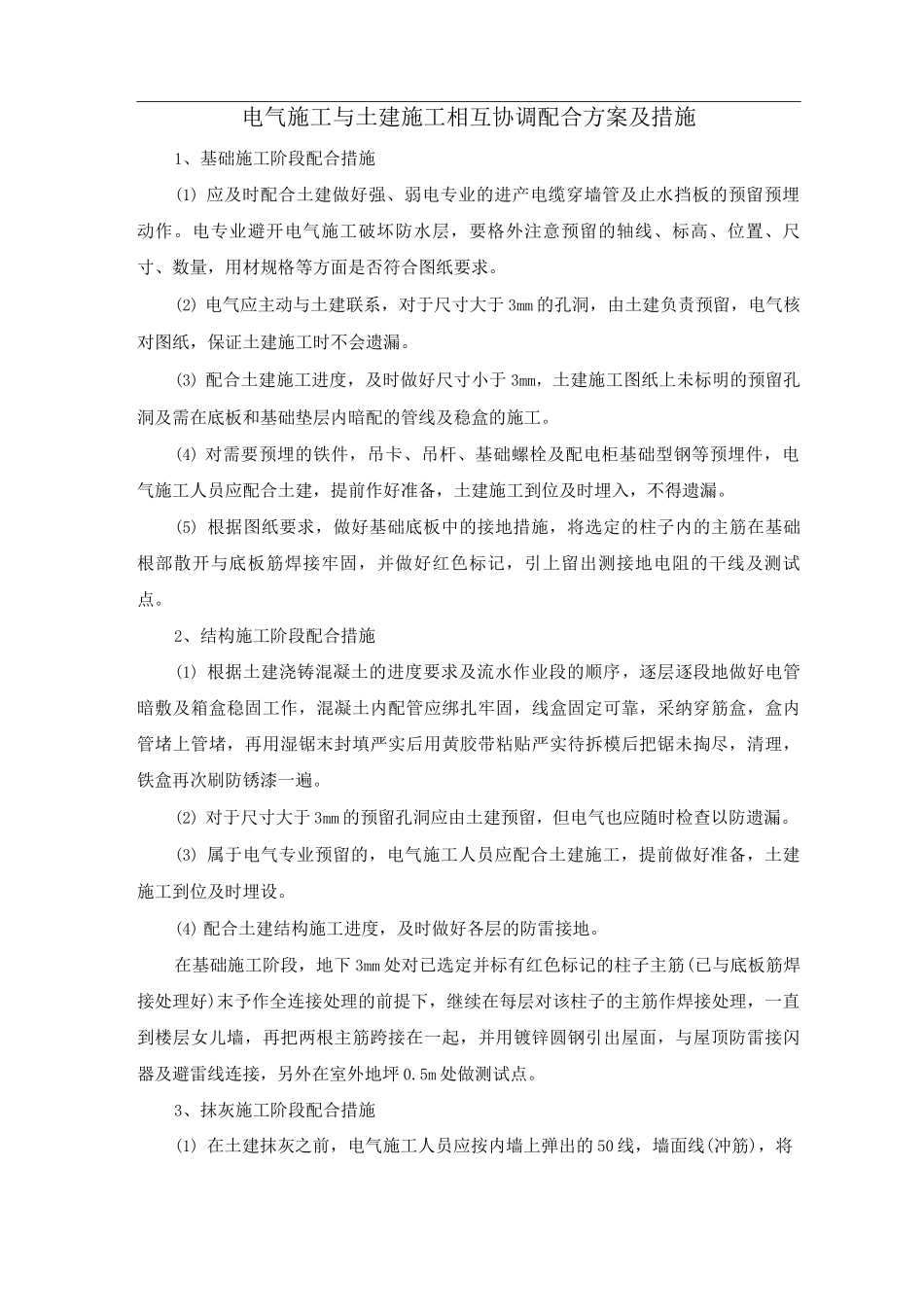

电气施工与土建施工相互协调配合方案及措施

电气施工与土建施工相互协调配合方案及措施1、基础施工阶段配合措施(1) 应及时配合土建做好强、弱电专业的进产电缆穿墙管及止水挡板的预留预埋动作。电专业避开电气施工破坏防水层，要格外注意预留的轴线、标高、位置、尺寸、数量，用材规格等方面是否符合图纸要求。(2) 电气应主动与土建联系，对于尺寸大于 3mm 的孔洞，由土建负责预留，电气核对图纸，保证土建施工时不会遗漏。(3) 配合土建施工进度，及时做好尺寸小于 3mm，土建施工图纸上未标明的预留孔洞及需在底板和基础垫层内暗配的管线及稳盒的施工。(4) 对需要预埋的铁件，吊卡、吊杆、基础螺栓及配电柜基础型钢等预埋件，电气施工人员应配合土建，提前作好准备，土建施工到位及时埋入，不得遗漏。(5) 根据图纸要求，做好基础底板中的接地措施，将选定的柱子内的主筋在基础根部散开与底板筋焊接牢固，并做好红色标记，引上留出测接地电阻的干线及测试点。2、结构施工阶段配合措施(1) 根据土建浇铸混凝土的进度要求及流水作业段的顺序，逐层逐段地做好电管暗敷及箱盒稳固工作，混凝土内配管应绑扎牢固，线盒固定可靠，采纳穿筋盒，盒内管堵上管堵，再用湿锯末封填严实后用黄胶带粘贴严实待拆模后把锯未掏尽，清理，铁盒再次刷防锈漆一遍。(2) 对于尺寸大于 3mm 的预留孔洞应由土建预留，但电气也应随时检查以防遗漏。(3) 属于电气专业预留的，电气施工人员应配合土建施工，提前做好准备，土建施工到位及时埋设。(4) 配合土建结构施工进度，及时做好各层的防雷接地。在基础施工阶段，地下 3mm 处对已选定并标有红色标记的柱子主筋(已与底板筋焊接处理好)末予作全连接处理的前提下，继续在每层对该柱子的主筋作焊接处理，一直到楼层女儿墙，再把两根主筋跨接在一起，并用镀锌圆钢引出屋面，与屋顶防雷接闪器及避雷线连接，另外在室外地坪 0.5m 处做测试点。3、抹灰施工阶段配合措施(1) 在土建抹灰之前，电气施工人员应按内墙上弹出的 50 线，墙面线(冲筋)，将所有电气工程的预留孔洞按设计和法律规范要求检查一遍，符合要求后箱盒稳注好。(2) 将全部暗管路也检查一遍，然后扫通管路，穿上带线堵好管盒。(3) 抹灰时，配合土建做好配电箱的贴门脸及箱盒的收，箱盒处抹灰收应光滑平整，不允许留大敞和箱周围有空鼓问题。(4) 配合土建安装轻质隔板墙与隔音墙，在隔板墙或隔音墙内接管与稳盒时，应使用开锯，不开横向长距离槽，而且应保证开槽尺寸准确合适。4、其它装修施...
